よくあるご質問
表示灯 SLシリーズ
表示灯 SLシリーズの発光パターンの切り換え方法を教えてください。
SLシリーズの発光パターンの切り換えは信号線ＣＨ１とＣＨ２のON、OFFを組み合わせて
設定します。
信号線ＣＨ１とＣＨ２のON、OFF組み合わせは、下表＜SLシリーズ 発光パターン設定表＞
を参照ください。
SLシリーズの発光パターンは動画で確認いただけます。
SLシリーズの発光パターンをご覧ください。
配線方法は下の配線例を参照ください。

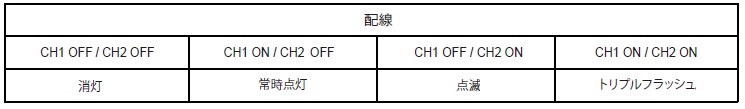

＜SLシリーズ 発光パターン設定表＞

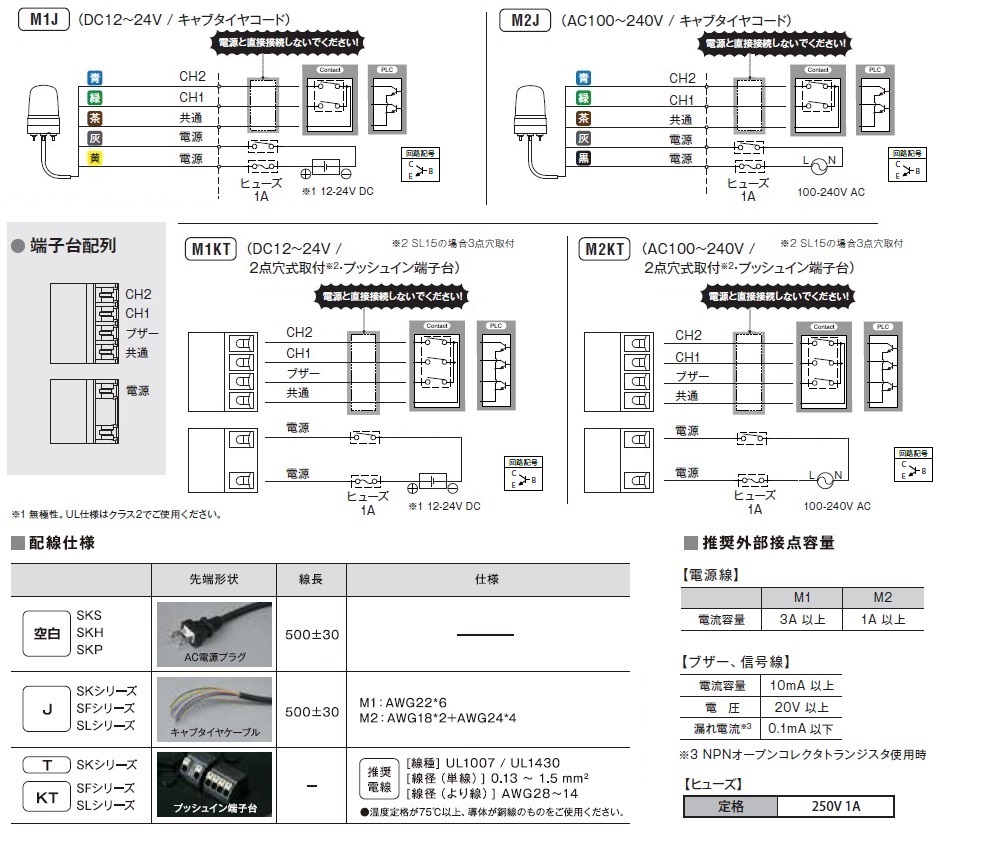

＜SLシリーズ 配線例＞
上の配線例を拡大する場合はこちら
