積層情報表示灯
LA6

動作プログラムを搭載。自由に発光色や動作モードの設定が可能。

  • 接点制御
  • Φ60
  • 信号灯
  • 点灯/点滅/パルス
  • ブザー
  • 85dB
  • 屋内
  • IP65(DC24Vブザーなし)
  • IP54
  • マルチカラー
  • 積層情報表示灯 LA6

■多彩な『発光色』で異常レベルを表現
  発光色を自由に設定可能。
■多様な『動作モード』で進捗状況を見える化
  動作プログラムを搭載し、『タクトタイム』や『タイムカウント』等の時間情報を
  表現できます。
■簡単『専用データ作成アプリケーションソフト』で進捗状況を見える化
  編集ソフトで『発光色』や『動作モード』を自由に設定、複雑なプログラミング
  作業から解放します。
 『専用データ作成アプリケーションソフト』


【パトライト ドラマ】
  LA6型の事例をわかりやすくドラマ化されました。
   パトライトドラマ LA6が製造現場を救う!

  ★導入事例はこちら★

  『工場内ではこんな改善が・・・』
     検査工程での不具合流出防止
     自動化組立てラインにペースメーカをかんたん導入
     無線連動温湿度遠隔監視システムご提案
     停止時間の見える化で非稼働ロス削減
     タクトタイムの診える化

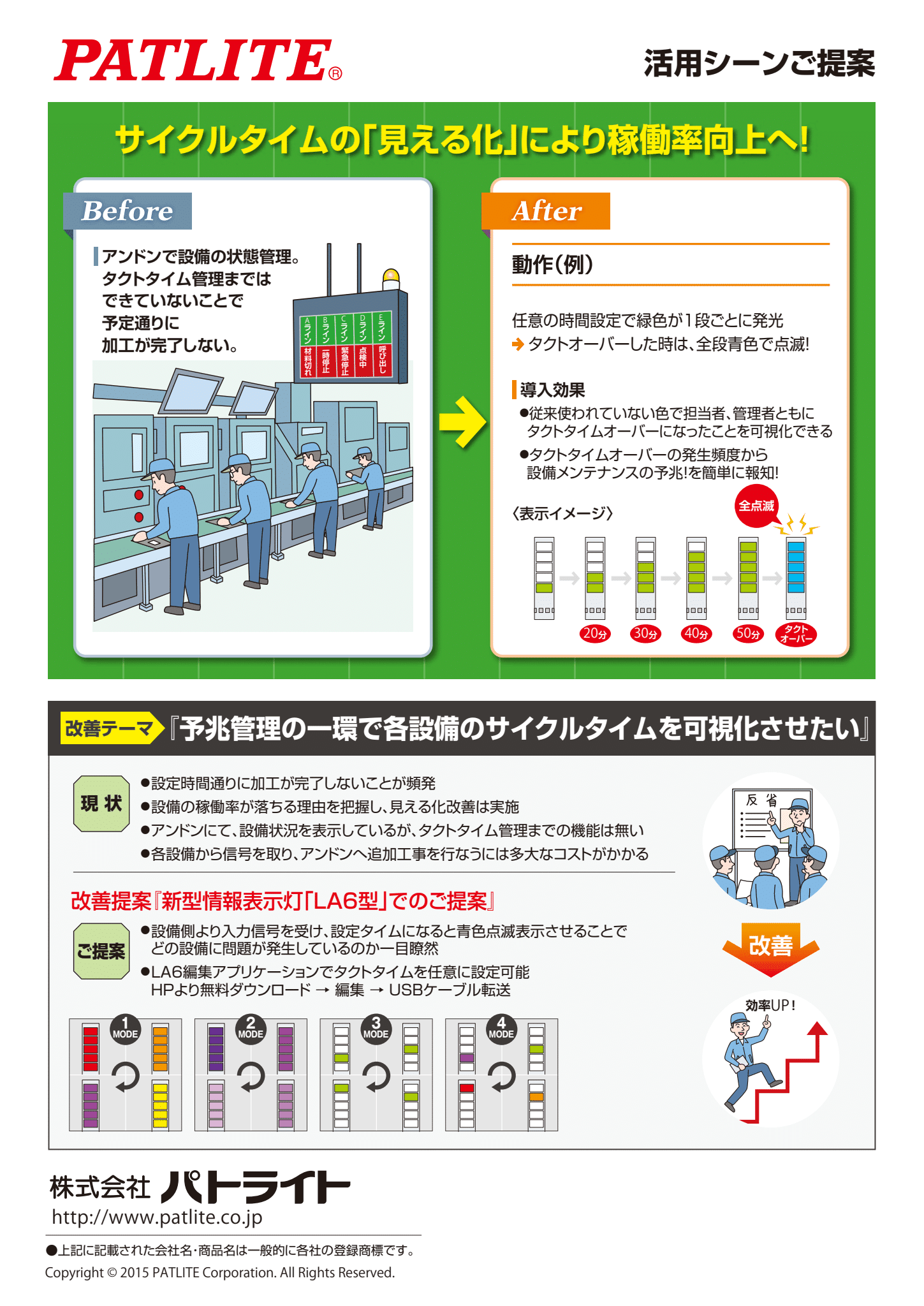

     サイクルタイムの『見える化により稼動率向上へ!』
     異常発生からの経過時間の見える化
     装置メンテナンス時期の見える化
     瞬時電圧低下時、異常装置の見える化
     ホッパー内の砂のオーバフローを防止!
     鋳物加工工程のの見える化
     加工機のエラー経過時間の見える化
     今まで見えなかった作業工程の進捗の見える化

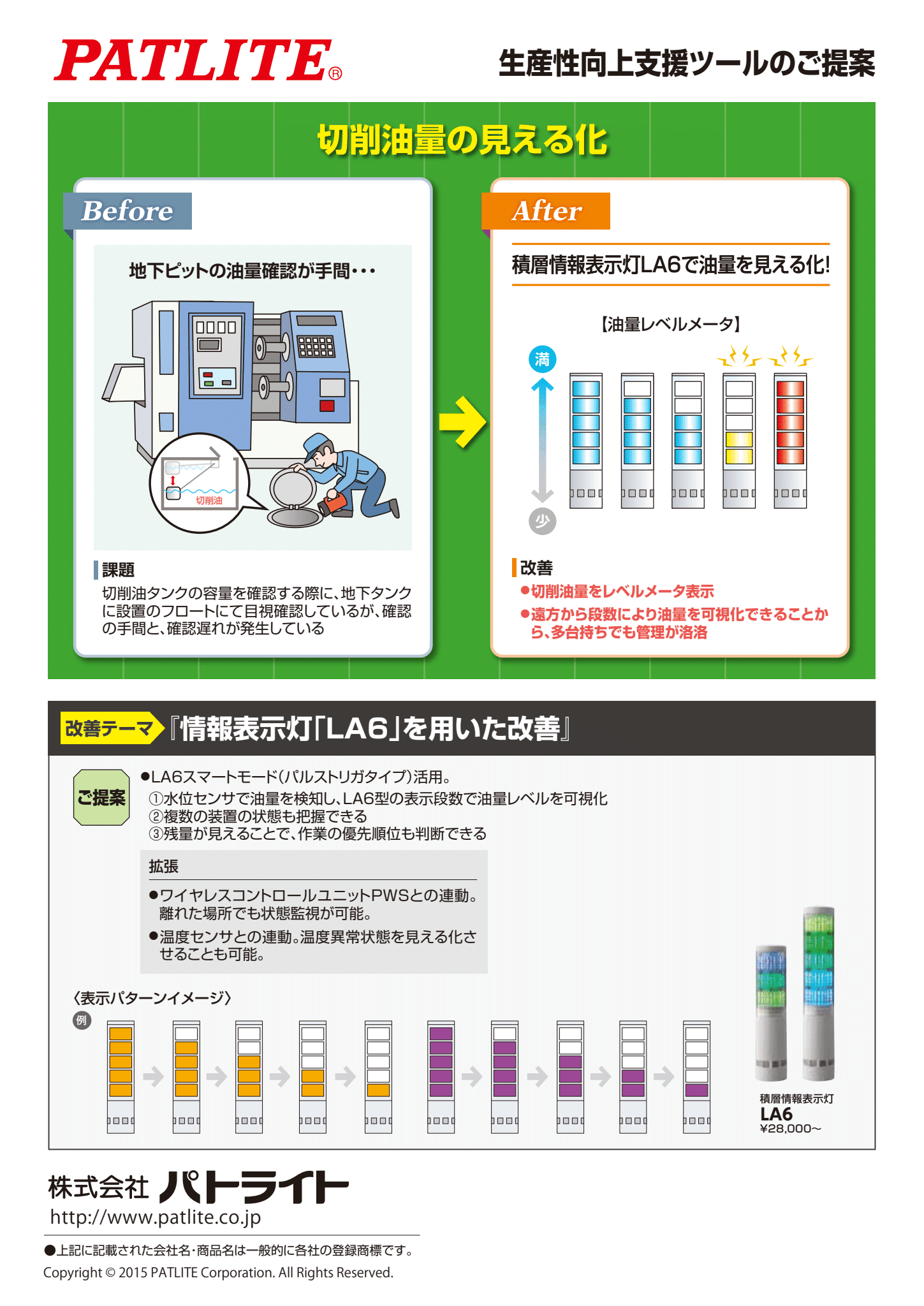

     切削油量の見える化
     材料の残量レベルの見える化
     フードディフェンス対策
     社内の信号灯の意味合いを統一

  『オフィス内でも・・・』
     長引きがちな会議発表時間のタイムキーパーに!

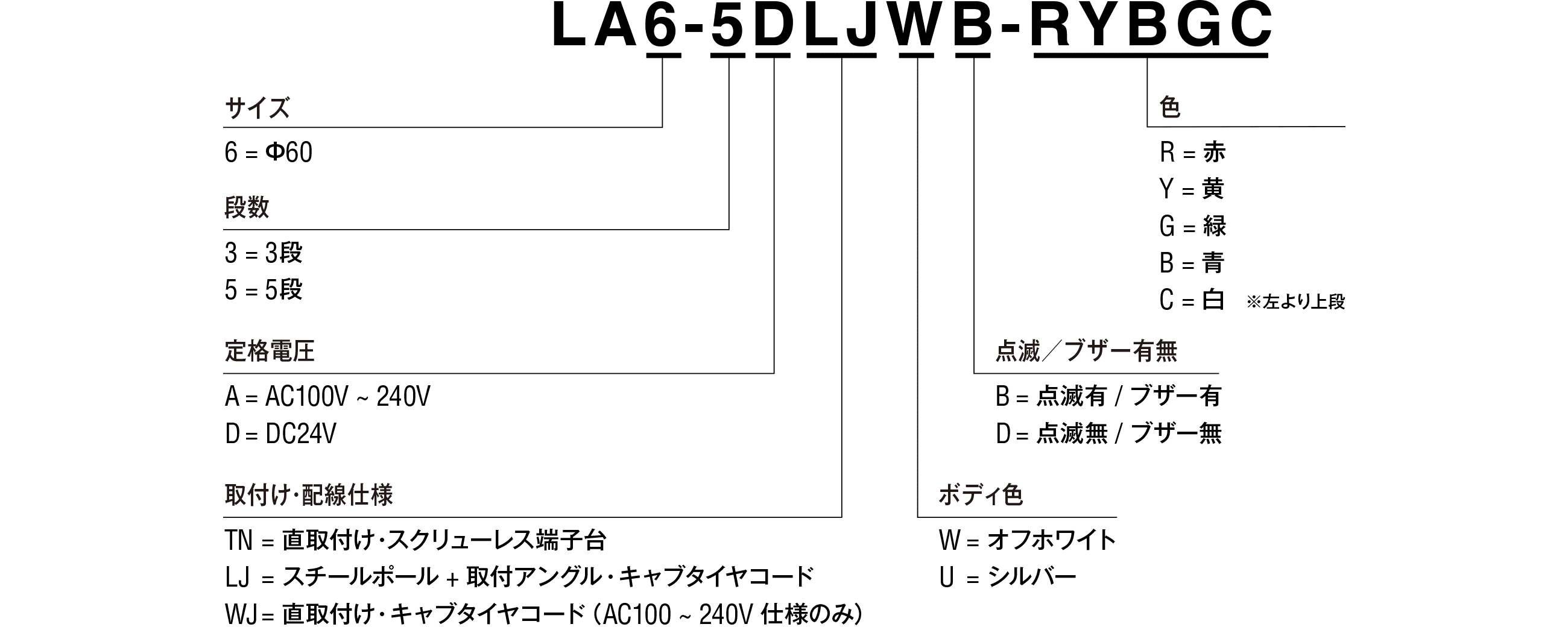

モデルコード



製品リスト

型式 段数 定格電圧 取付仕様 配線仕様 動作仕様 ブザー ボディ色 LEDユニット色
LA6-3DTNWB-RYG 3 DC24V 直付け 端子台 点灯・点滅 あり オフホワイト 赤・黄・緑
LA6-3DTNWN-RYG 3 DC24V 直付け 端子台 点灯 なし オフホワイト 赤・黄・緑
LA6-3DTNUB-RYG 3 DC24V 直付け 端子台 点灯・点滅 あり シルバー 赤・黄・緑
LA6-3DTNUN-RYG 3 DC24V 直付け 端子台 点灯 なし シルバー 赤・黄・緑
LA6-3DLJWB-RYG 3 DC24V L型ポール キャブタイヤ 点灯・点滅 あり オフホワイト 赤・黄・緑
LA6-3DLJWN-RYG 3 DC24V L型ポール キャブタイヤ 点灯 なし オフホワイト 赤・黄・緑
LA6-5DTNWB-RYGBC 5 DC24V 直付け 端子台 点灯・点滅 あり オフホワイト 赤・黄・緑・青・白
LA6-5DTNWN-RYGBC 5 DC24V 直付け 端子台 点灯 なし オフホワイト 赤・黄・緑・青・白
LA6-5DTNUB-RYGBC 5 DC24V 直付け 端子台 点灯・点滅 あり シルバー 赤・黄・緑・青・白
LA6-5DTNUN-RYGBC 5 DC24V 直付け 端子台 点灯 なし シルバー 赤・黄・緑・青・白
LA6-5DLJWB-RYGBC 5 DC24V L型ポール キャブタイヤ 点灯・点滅 あり オフホワイト 赤・黄・緑・青・白
LA6-5DLJWN-RYGBC 5 DC24V L型ポール キャブタイヤ 点灯 なし オフホワイト 赤・黄・緑・青・白
LA6-5AWJWB-RYGBC 5 AC100 ~ 240V 直付け キャブタイヤ 点灯・点滅 あり オフホワイト 赤・黄・緑・青・白

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

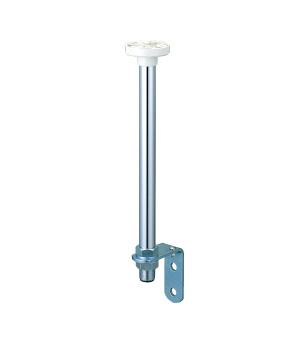

LA6-□DLJW□(スチールポール+取付アングル・キャブタイヤケーブル仕様)  

LA6-□DLJW□(スチールポール+取付アングル・キャブタイヤケーブル仕様)  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。


注)品名、適用機種、備考、の☐☐は任意の文字を表します。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安

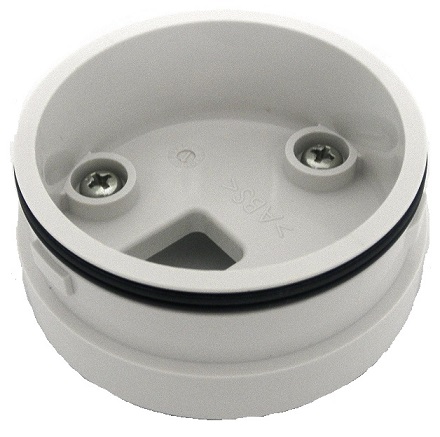

 直付ブラケット組立 オフホワイト
B22202027-7F1 1
ヘッドカバー オフホワイト
B31310001-7F1 1
USBカバー オフホワイト
B22100071-7F1 1
防水パッキン 2個入
B25110042-F1 1

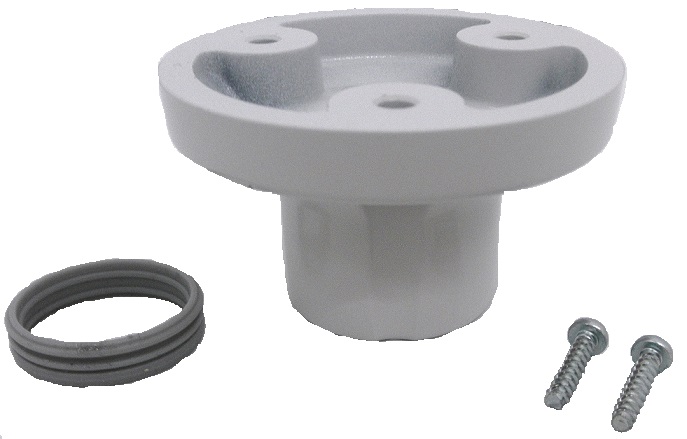

ポールブラケット Oリング付 オフホワイト
B22210134-7F1 1
ポール防水リング
B25110047-F1 1
六角ナット M22
S33533110-222F1 2
平座金 M22
S33642010-222F1 2
LA6-□□WJW□(直付け・キャブタイヤケーブル仕様)  

LA6-□□WJW□(直付け・キャブタイヤケーブル仕様)  

「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。


注)品名、適用機種、備考、の☐☐は任意の文字を表します。

解決NAVI

区分 故障内容/症状 考えられる要因 処置 部品番号

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー オフホワイト
B31310001-7F1 1
USBカバー オフホワイト
B22100071-7F1 1
防水パッキン 2個入
B25110042-F1 1
 直付ブラケット組立 オフホワイト
B22202027-7F1 1
LA6-□DTNW□(直付け・端子台仕様)  

LA6-□DTNW□(直付け・端子台仕様)  

「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。


注)品名、適用機種、備考、の☐☐は任意の文字を表します。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー オフホワイト
B31310001-7F1 1
USBカバー オフホワイト
B22100071-7F1 1
防水パッキン 2個入
B25110042-F1 1
端子台ブラケット組立 オフホワイト
B22202028-7F1 1
LA6-□DTNU□(直付け・端子台仕様)  

LA6-□DTNU□(直付け・端子台仕様)  

「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。


注)品名、適用機種、備考、の☐☐は任意の文字を表します。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安

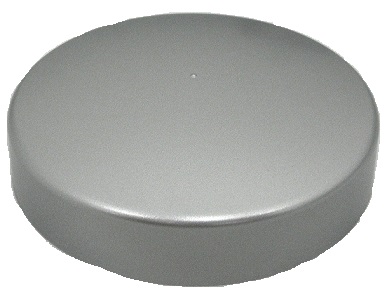

ヘッドカバー シルバー
B31310001-9F1 1

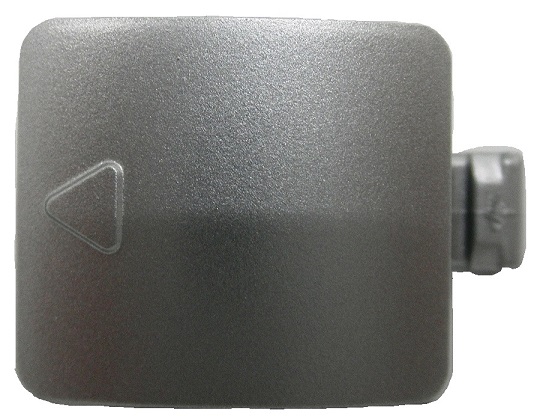

USBカバー シルバー
B22100071-9F1 1
防水パッキン 2個入
B25110042-F1 1
端子台ブラケット組立 シルバー
B22202028-9F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • LA6シリーズ
    信号入力方法を教えてください。
    スマートモード「パルストリガ」のトリガ入力のみワンショット入力となります。
    それ以外はレベルホールド入力でご使用ください。 > 詳しくみる
  • LA6シリーズ
    「点滅無・ブザー無」のタイプ(Nタイプ)について、編集ソフト「EDITOR for LA Series」を使い「スマートモード」にて点滅の設定ができますか。

    「スマートモード」では、全段のLEDを点灯するか点滅するかを選択して設定できます。
    点滅は、30回/分・60回/分・120回/分の速度から選択できます。
    ※総合取扱説明書の使用方法-スマートモードの項をご参照ください。 > 詳しくみる
  • LA6シリーズ
    「タイムトリガタイプ」点灯時間の設定範囲を教えてください。
    1パターンあたり、0.1秒~360秒(タイムスパン設定:0.1秒)、1秒~3600秒(タイムスパン設定:1秒)
    です。 > 詳しくみる
  • LA6シリーズ
    LA6型専用データ作成アプリケーションソフト「編集ソフト」で
    「実機へ送信」「実機から受信」のボタンがグレーとなりボタンが押せません。
    【原因】
    パソコンとLA6型がデータ通信ができない状態となっています。

    【対策】
    パソコンとLA6型本体を接続しているUSBケーブルがデータ通信用ケーブルであることをご確認ください。
    充電専用ケーブルではデータ通信ができません。また、一部のケーブルには、品質が安定しない物があり、データ通信ができないことがありますので、ケーブルを交換してください。
    (ご注意事項)
    (1)データ通信のみのケーブルを使用している場合は、LA6型本体の電源を投入してください。
    LA6型本体の電源を投入していないとデータ通信ができません。
    (2)データ通信+充電ケーブルを使用している場合は、LA6型本体の電源を投入しなくてもデータ通信ができます。 > 詳しくみる
  • LA6シリーズ
    LA6型の編集ソフト(EDITER FOR LA serise)上でシミュレーションする際にはブザー音は再生できますか。
    編集ソフト(EDITER FOR LA serise)上ではブザー音は再生できません。
    但し、シミュレーション枠内で鳴動表示のブザーマークによってブザーが鳴動していることを表示します。 > 詳しくみる
