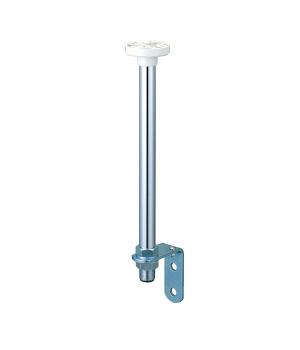

取付ポール
SZ-70L

回転灯、表示灯などの取付けが可能

  • オプション
  • 取付ポール SZ-70L

●対応機種:LA6
●材  質:ブラケット/ABS樹脂
      ポール/機械構造用炭素鋼鋼間11種A
      L型金具/熱間圧延軟鋼板(一般用)

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • LRシリーズ
    LRシリーズでブザー無しの機種を選定したいのですが、型式はどのように
    指定すれば良いですか?

    LRシリーズ製品の購入方法は、次の2通りがあります。

      1.組立完成品を購入する方法
      2.お客様にて、必要な「自作ユニット」を選定し組み立てる方法

    それぞれの方法でブザー無しの機種を選定する場合の型式の決め方を説明いたします。

      <ご注意>
       ブザーを使用しない場合でも、LEDユニットを点滅でご使用される場合は、
       「点滅・ブザーユニット」が必要になります。
        ※PLCなど外部機器でLEDユニットを点滅させる場合は不要です。


    1.組立完成品を購入する場合

    組立完成品
     *総合カタログ(2020年版)より抜粋

    型番一覧はカタログをご参照ください。
    ◆LR4型/LR5型/LR6型/LR7型
    ◆LR10型


    2.自作ユニット品を購入する場合

       ボディユニットと、必要な色・個数のLEDユニットを指定してご購入いただき、
       お客様にて組み立ててください。

       「点滅・ブザーユニット」を取付しないときはボディユニットに付属のヘッドカバーを
       取り付けてください。

       組み立てに関しては下の写真「カンタン組立て3ステップ」をご参照ください。


    自作用ユニット
     *総合カタログ(2020年版)より抜粋

    型番一覧はカタログをご参照ください。
    ◆LR4型/LR5型/LR6型/LR7型
    ◆LR10型

    > 詳しくみる
  • 回転灯、表示灯共通
    回転灯や表示灯を天井から逆さ向きに取り付けるためのブラケットは
    取り扱っていますか?

    天井取付けブラケットは、次の2つがあります。

    ■SZW-101型

     SZW-101

    <対応製品>
    SKシリーズ回転灯のφ100タイプ SKH型
    SFシリーズモータレス回転灯φ100タイプ SF10型
    SLシリーズ表示灯φ100タイプ SL10型

    詳しくは天井取付けブラケット SZW-101型の製品ページを参照ください。


    ■RF-002型

    RF-002

    <対応製品>
    MP3音声合成内蔵LED回転灯 RFV型
    電子音内蔵LED回転灯 RFT型

    詳しくは天井取付けブラケット RF-002型の製品ページを参照ください。

    > 詳しくみる
  • LRシリーズ用 SZK-001U型・SZK-002W型・SZK-003W型・SZL-001型・SZP-001W型・SZP-002U型・SZP-003W型・SZQ-001W型・SZW-001W型
    LRシリーズ用オプションブラケットはRoHS指令に対応していますか?

    LRシリーズ用オプションブラケットは、RoHS指令の閾値(シキイチ)を超える規制物質は
    ございません。(電気機器ではないため、RoHS指令対象外品です) > 詳しくみる
  • 回転灯・表示灯全般
    回転灯や表示灯を電柱やポールに取付けたいのですが、取付けるための
    オプションはありますか?

    回転灯や表示灯を、電柱やポールに直接取付け可能なブラケットや金具などの
    オプションは当社では用意がございません。

    回転灯や表示灯は、適合する当社製の壁面取付ブラケットに取付けてから、市販品の
    電柱・ポール取付用金具(サドル金具、ステンレスバンド)など、汎用の金具と組み合わせて、
    電柱やポールに取付けてください。

    その際、当社製の壁面取付ブラケット、もしくは市販品のサドルなどに追加の穴加工や
    ボルト、ナットなどの用意が必要になる場合があります。
    追加の穴加工やボルト、ナットなどの用意につきましてはお客様にてお願いいたします。

    単管パイプに取付ける際は市販品の汎用の単管パイプ用のオプション金具などをご使用ください。
    その際、追加の穴加工やボルト、ナットなどの用意が必要になる場合があります。
    追加の穴加工やボルト、ナットなどの用意につきましてはお客様にてお願いいたします。



    当社製の壁面取付ブラケットについては次の<回転灯・表示灯用取付ブラケット一覧>を
    ご参照ください。

    <回転灯・表示灯用取付ブラケット一覧>

    ・SZK-101型 壁面取付ブラケット
     <対応製品> SKS型、SKH型、SF08型、SF10型、SL08型、SL10型
            ※電柱・パイプ取付用金具などと組み合わせて使用される場合、
             保護等級はIP23となります。

       SZK-101型の製品ページはこちらをご参照ください。





    ・SZK-102型 壁面取付ブラケット
     <対応製品> SKS型、SKH型、SF08型、SF10型、SL08型、SL10型

       SZK-102型の製品ページはこちらをご参照ください。

    ・SZK-104型(SZK-102型用カバー)

        SZK-104型の製品ページはこちらをご参照ください。






    ・SZK-103型 壁面取付ブラケット SZK-105型(SZK-103型用カバー)
     <対応製品> SKP型、SL15型

       SZK-103型の製品ページはこちらをご参照ください。


    ・SZK-105型(SZK-103型用カバー)

        SZK-105型の製品ページはこちらをご参照ください。






    ・SZ-007型 壁面取付ブラケット
    対応製品> SKS-M1型、SKH-M1型、SF08-M1J型、SF10-M1J型、SL08-M1J型、SL10-M1J型
            取付ピッチΦ50、Φ70のタイプ

       SZ-007型の製品ページはこちらをご参照ください。






    ・SZ-008型 壁面取付ブラケット
     <対応製品> SKS-M1型、SKH-M1型、SKP-M1型、SF08-M1J型、SF10-M1J型、
            SL08-M1J型、SL10-M1J型、SL15-M1J型、取付ピッチΦ50、Φ70、Φ120、
            Φ140および、取付寸法□74のタイプ

       SZ-008型の製品ページはこちらをご参照ください。






    ・SZ-023型 壁面取付ブラケット(カバー付属)
     <対応製品> SKS型、SKH型、SKP型、SF08-J型、SF10-J型、SL08-J型、
            SL10-J型、SL15-J型、取付ピッチΦ50、Φ70、Φ120、Φ140、
            および、取付寸法□74のタイプ

       SZ-023型の製品ページはこちらをご参照ください。




    このページのトップに戻る

    > 詳しくみる
  • SK・SF・SLシリーズ共通
    SK・SF・SLシリーズの耐振動性を教えてください。
    SK・SF・SLシリーズの耐振動性は45m/s2です。
    オプションのマウントラバー SZW-102、SZW-103を装着時も、耐振動性は45m/s2です。
    マウントラバー SZW-102、SZW-103以外の取付オプションを使用時は10m/s2です。 > 詳しくみる
