ワイヤレス コントロール ユニット 送信機・受信機
WIO
かんたんに遠隔報知
信号灯も取付けできる無線ユニット
- 接点制御
- 無線通信(Bluetooth 5.0)
- Φ60
- 屋内
- 無線機器
特長
製品特長を動画でご紹介!
パソコン・ソフトウェア不要!
Bluetooth® Long Rangeを使った安心のワイヤレス通信
無線到達距離は見通し100m、中継機能で最大400mの長距離通信が可能!
回転灯・表示灯・音声合成報知器などへ報知!
LEDユニット追加で装置の状態をミラーリング!
かんたん報知のしくみ
プラグ&プレイでかんたんスタート
電源ONでペアリング完了。設定不要ですぐに使用できます。無線到達距離は見通し100mです
安心の無線通信
Bluetooth®の長距離通信機能(Long Range)を使用しています。
長距離で安定した通信を可能にします。
通信状態をインジケータの色で確認することができます。

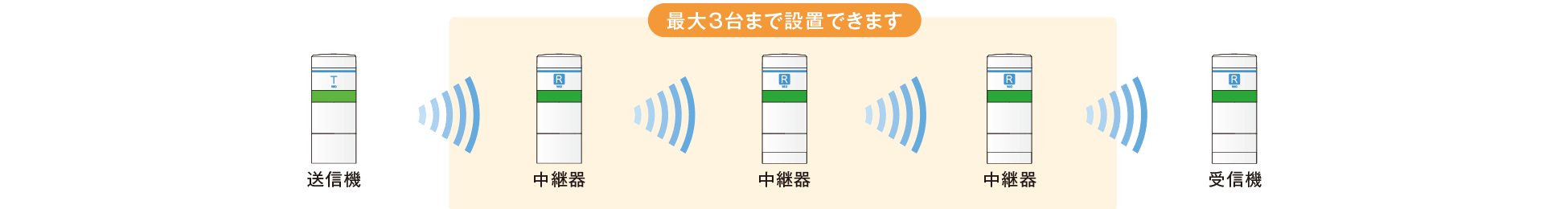

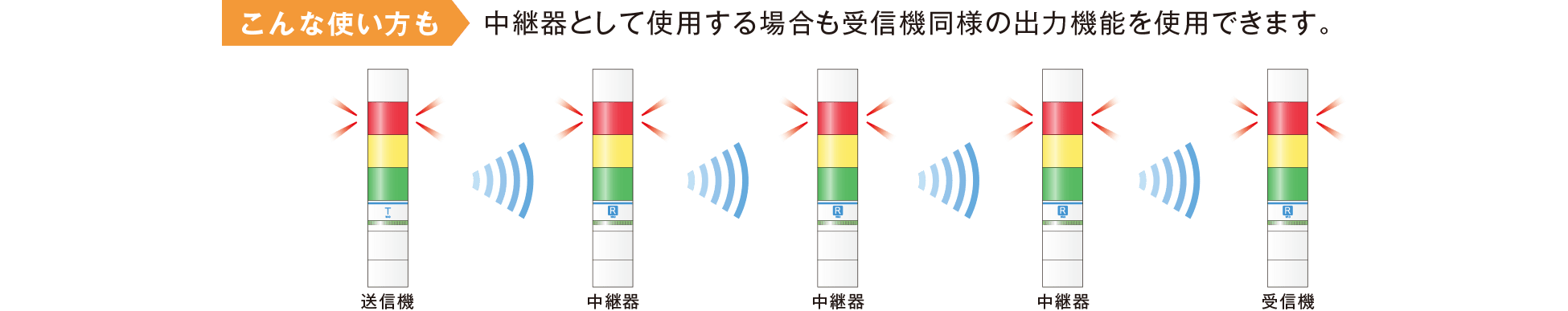

中継機能
受信機を中継器として使用することができます※。
※ 受信機のスライドスイッチで切替
かんたん設定
本体の設定スイッチでかんたんに設定できます。
グループID設定
同一エリア内で最大8グループを運用することができます。
レベルモード
送信機のON/OFF入力に合わせて受機
または中継器のON/OFF出力を連動させることができます。
入力論理切替
A接点入力/B接点入力の選択が可能です。
ワンショットモード
受信機の出力保持時間を設定(出力保持/12秒出力)することができます。

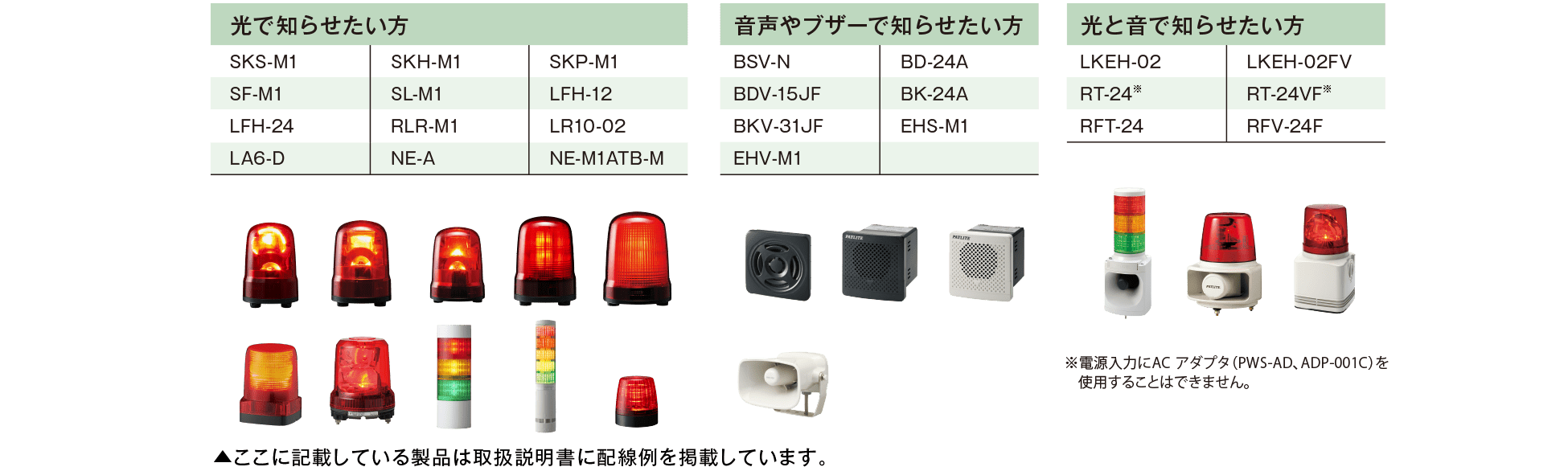

つながる報知機器
モデルコード
型式内容一覧
型式 | 送信機 | 受信機 | LEDユニット | ACアダプタ | |
---|---|---|---|---|---|

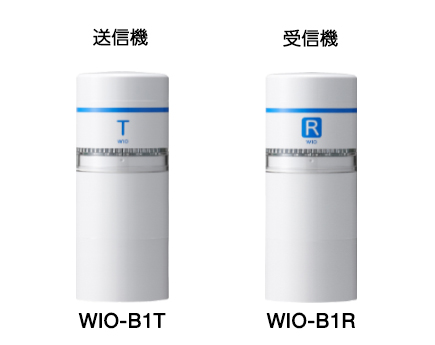

送信機 | WIO-B1T | ○ | × | × | × |
受信機 | WIO-B1R | × | ○ | × | × |

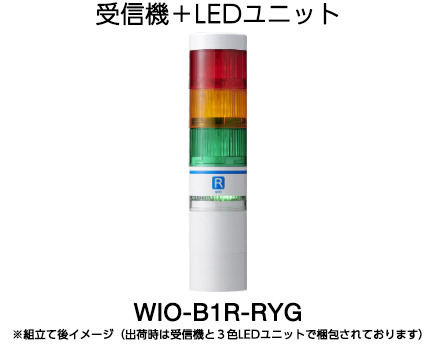

WIO-B1R-RYG | × | ○ | ○ | × | |

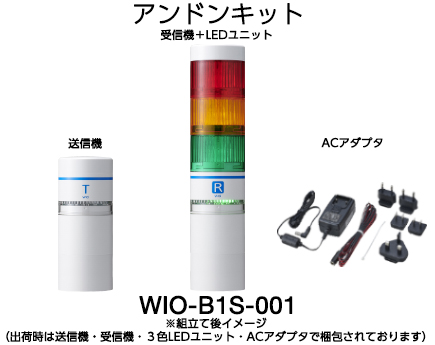

アンドンキット | WIO-B1S-001 | ○ | ○ | ○ | ○ |
WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
2D CAD / 3D CAD(※)
CE,UL 適合宣言書(※)
製品仕様書(※)

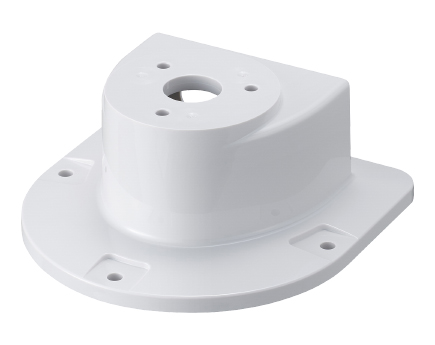

補修パーツ
WIO
WIO
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
|
B25110067-F1 | 2~5 段数により異なります。 |
ダウンロードサービスについて
ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。
1.権利の帰属
本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。
2.データの利用
パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。
3.目的
本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。
- メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
- 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。
4.禁止行為
- 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
- ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
- ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。
5. 「公開データ」および「ダウンロードデータ」に関しての注意事項
「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。
- 「公開データ」に、当社が発売したすべての機種を含めていないこと。
- 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
- 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
- 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
- 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
- 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
- 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
- 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
- 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。
6.「CADデータ」について
- 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
- 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
- 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
A.IGES形式データ
B.STEP形式データ
C.PARASOLID形式データ
7.「製品仕様書データ」について
製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。
8.「宣言書/証明書データ」について
「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。
9.ダウンロードサービスの中止・変更
本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。
10.利用契約の解約
利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。
11.免責
本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。
動画:事例紹介
関連製品
よくあるご質問
-
ワイヤレスコントロールユニット PWS型・WIO型共通使用に際して、免許の申請や利用の申請は必要ですか?無線の規格は何を使われていますか?電波法に基づく機器として、技術基準適合証明を受けた無線装置を内蔵していますので、無線局の免許や利用の申請は必要ありません。◆PWSシリーズ:特定小電力無線局※特定小電力無線局については総務書電波利用ホームページにてご参照いただけます。◆WIOシリーズ:2.4GHz帯のBluetooth 5.0(Bluetooth Low Energy)※Bluetooth®につきましては、bluetooth.comをご参照ください。> 詳しくみる
-

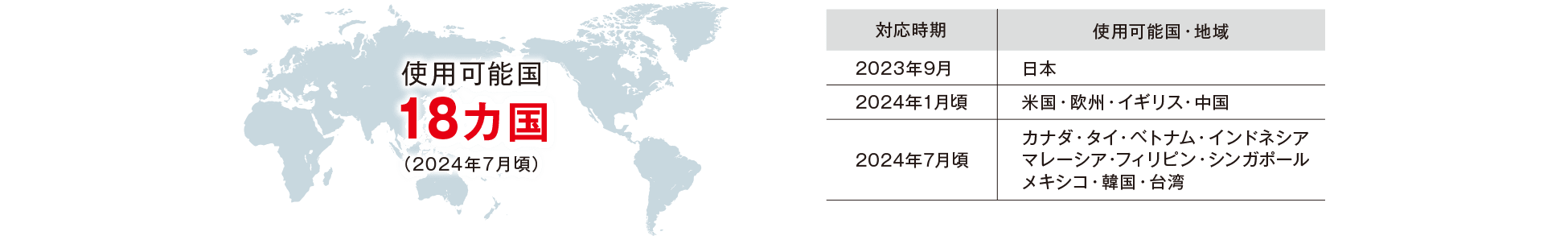

ワイヤレスコントロールユニット PWS型・WIO型共通海外で使用できますか?◆PWSシリーズは日本国内の電波法に基づく仕様となっておりますので、日本国外では使用しないでください。◆WIO型はドイツ・フランス・イタリア・スペイン・イギリスで使用できましたが2024年1月25日より、中国・カナダ・シンガポール・ベトナムが追加適用国となりました。※中国及びカナダにおきましては、電波法認可を示す情報を銘板に追記しておりますので【変更前】の銘板添付機種につきましては、ご使用になれませんのでご留意願います。
-
ワイヤレスコントロールユニット PWS型・WIO型共通フォークリフトや無人搬送車などの動くもの(移動体)に取付けて使えますか?設備などの動かないものに固定してのご使用を想定しております。フォークリフトや無人搬送車など、動くもの(移動体)などに取り付けられると、製品に振動などが加わり故障するおそれがあるだけでなく、移動に伴い電波状態が変動することで電波の送受信が安定しない可能性が高くなるため、動くもの(移動体)に取付けてのご使用はお勧めできかねます。> 詳しくみる
-
ワイヤレスコントロールユニット WIO型共通*使用環境について① 屋外で使用可能ですか?② 水がかかる場所で使用可能ですか?③ 軒下なら使用可能ですか。
-
ワイヤレスコントロールユニット PWS型・WIO型共通壁などの障壁があっても通信できますか?無線による通信品質は、障害物の材質・厚み、また周囲環境に大きく影響を受けますので一概に判断する事ができません。無料サンプル機をご用意していますので、現地でお試しいただくことをお勧めいたします。> 詳しくみる
