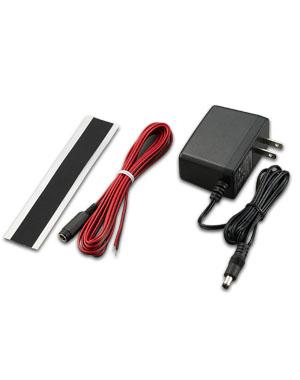

ACアダプタ
PWS-AD

ワイヤレスコントロールユニット PWS型用ACアダプタ

  • 屋内
  • オプション
  • ACアダプタ PWS-AD

対応機種:PWSシリーズ、LA6-POE

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

取扱説明書

製品仕様書(※)

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • ワイヤレスコントロールユニット PWS型
    PWS型を通信させようとしても通信エラーになります。
    何を確認したら良いですか。

    省エネ版 (PWS-T型)

    (1)周波数チャンネルおよびグループIDが、送信機と受信機で同じ設定であることを
       確認してください。
    (2)電源の切り入りをして、通信ができることをご確認ください。
    (3)送信機と受信機を近くにおいて正常に動くが離したら動かないという場合は、
       電波が届いていないことが考えられます。
       その場合は、電波障害物の撤去や設置場所の見直し、中継器の設置などをご検討ください。

    上記を行っても動かない場合は、総合取扱説明書に基づき、電波感度テストを行ってください。
    周波数チャンネルを変更してお試しください。



    高速版 (PWS-H型)

    (1)上記の省エネ版の内容をご確認ください。
    (2)サブ設定の設定間違いがあると正しく動作できません。
       設定間違いの可能性がある場合は、サブ設定を工場出荷状態に設定しなおしてから、
       もう一度、通信を確認してください。




    設定に際しては、総合取扱説明書をご確認ください。
    総合取扱説明書は各製品ページの「ダウンロードサービス」からご入手いただけます。


    PWS-H型(高速版) については、実機設定動画もご用意しています。
    実際に初期設定や通信テストを行う動画ですので、ご参考にご覧ください。
     【設定方法】ワイヤレスコントロールユニット PWSシリーズ高速版

    > 詳しくみる
  • ワイヤレスコントロールユニット PWS-TH型・PWS-RH型 (高速版)
    PWS型の高速版を中継器有りで設置します。
    中継器1台の場合と2台の場合で、それぞれ中継機能の設定を教えてください。

    サブ設定で以下の設定を行います。

    中継設定

    ※受信機を中継器として使用する場合は、サブ設定の「自局中継時受信出力設定」を
    「中継+受信機」に設定することで、中継地点でも信号を出力することができます。



    【中継器設定時のご注意点】

    ※中継機能を設定すると、必ず設定した中継器を経由して通信します。
     (送信機と受信機とは直接通信しなくなります)

    ※「中継機能あり」で設定した場合は、「3波モード」に設定することはできません。
      必ず「固定モード」に設定してください。



    設定に際しては、総合取扱説明書をご確認ください。
    総合取扱説明書は PWS-H型 製品ページ の「ダウンロードサービス」からご入手いただけます。


    PWS-H型(高速版) の設定については 実機設定動画 もご用意しています。
    実際に設定している動画ですので、ご参考にご覧ください。
     【設定方法】ワイヤレスコントロールユニット PWSシリーズ高速版

    > 詳しくみる
  • ワイヤレスコントロールユニット PWS型
    送信機に入力している間ずっと受信機から出力し続けるようにしたいです。
    どう設定すればいいですか。

    レベルモードに設定を変更してください。

    【 省エネ版 (PWS-T型) 】
    送信機の「機能設定スイッチ」の、1番をオフ・2番をオンにする。


    【 高速版 (PWS-H型) 】
    送信機の「設定スイッチ2」の、9番をオフ、0番をオンにする。
     ※メイン設定の内容です、「設定スイッチ1」の6番がオフの状態で設定してください。


    スイッチの操作後は必ず電源の切り入りをし、設定を反映させてください。


    設定に際しては、総合取扱説明書をご確認ください。
    総合取扱説明書は各製品ページの「ダウンロードサービス」からご入手いただけます。


    PWS-H型(高速版) については 実機設定動画 もご用意しています。
    実際に設定している動画ですので、ご参考にご覧ください。
     【設定方法】ワイヤレスコントロールユニット PWSシリーズ高速版

    > 詳しくみる
  • ワイヤレスコントロールユニット PWS型共通
    PWS型の省エネ版と高速版の違いを教えてください。
    また、PWS型の省エネ版と高速版で相互に通信はできますか?

    【省エネ版と高速版の違い】

    下記のPWS型 省エネ版・高速版 比較表に、主な違いをまとめておりますのでご参照ください。

    さらに詳しい情報は、PWS単品カタログや、それぞれの仕様書・総合取扱説明書などを
    ご参照ください。
    各製品ページの「ダウンロードサービス」に主な資料を掲載しております。
     ◆省エネ版(PWS-T型) 製品ページ
     ◆高速版(PWS-H型) 製品ページ


    <PWS型 省エネ版・高速版 比較表>

    比較表




    【省エネ版と高速版の相互通信】

    省エネ版と高速版とでは異なる無線の送信方式を採用していますので、
    相互には通信できません。
    省エネ版同士・高速版同士で構成させてください。

     ・省エネ版 :同報通信方式
     ・高速版  :経路指定方式(個別通信)


    なお、省エネ版セット(送信機+受信機)と 高速版セット(送信機+受信機)を
    同一エリア内で同時に使用することはできます。

    無料サンプル貸出サービス もございますので、事前に通信をご確認いただき
    設置をご検討ください。
    > 詳しくみる
  • ワイヤレスコントロールユニット PWS型共通
    PWS型はフォークリフトや無人搬送車などの動くもの(移動体)に取付けて
    使えますか?
    PWS型は省エネ版、高速版ともに、設備などの動かないものに固定しての使用を想定しております。

    フォークリフトや無人搬送車など、動くもの(移動体)などに取り付けられると、製品に振動などが
    加わり故障するおそれがあるだけでなく、移動に伴って電波状態が変動し電波の送受信が安定しない
    可能性が高くなるため、動くもの(移動体)に取付けてのご使用はお勧めできかねます。 > 詳しくみる
