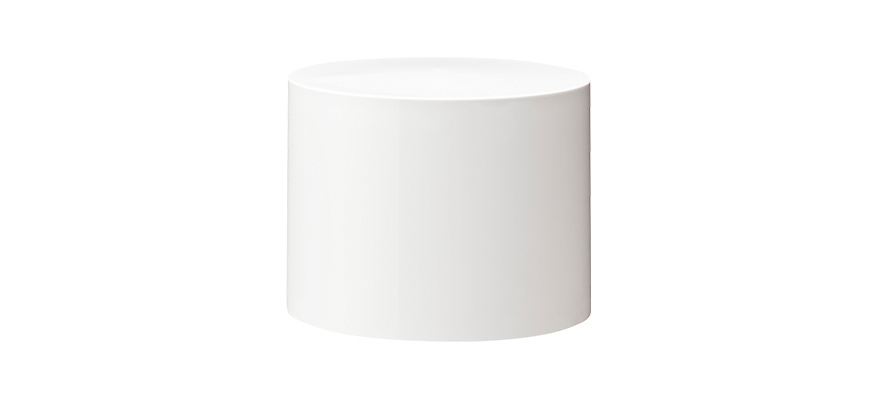

ブザーユニット(LR7)
LR7-BW

  • Φ70
  • 信号灯
  • ブザー
  • ブザーユニット(LR7) LR7-BW
カンタン組立て
ボディユニット・LEDユニットと組み合わせでご使用いただけます。
LR Unit LR Unit

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • LRシリーズ
    ブザーは何種類吹鳴させられますか?

    音の種類は4種あり、ディップスイッチで選択していただけます。
    ブザー線は、1線ですので、鳴らせるのは1種類の音です。
    点灯共通線とつなぐか、点滅共通線とつなぐことによって2種類の音を鳴らし分けることができます。

    <2017年9月4日発売情報>
    LR5型とLR6型について、2種類のブザー音を吹鳴できる特注仕様のブザーユニットを発売いたしま
    した。
    LED白色の配線(端子台タイプの場合はNo.(5))を短絡時にブザー入力2を動作できます。
    ただし、信号灯に白色LEDユニットが組み込まれている場合は、ブザー入力2へ入力すると白色LED
    も点灯いたします。
    〔型式〕LR5型:LR5-BW+B0960  LR6型:LR6-BW+B0960 > 詳しくみる
  • LRシリーズ
    同色のLEDユニットを複数段設けて、それぞれ個別に作動させられますか?

    LRシリーズの標準仕様は、同色のLEDユニットが同時に作動します


    同色のLEDユニットを個別に制御する「同色個別制御仕様」は、
    LR4型・LR5型・LR6型 の W(材質:PC)仕様 に限り、特注仕様にて製作対応します。
    (※ クリアグローブ仕様の黄LEDユニット、およびLR7型とLR10型は非対応)

    ご参照資料:LRシリーズ特注品対応について

    「同色個別制御仕様」
    同色のLEDユニットを個別に制御できます(組立完成品およびLEDユニット単品)。

    ■組立完成品 手配コード (カラーグローブ仕様限定)
      LRモデルコード+B0962

    ■LEDユニット単品 手配コード(カラーグローブ または クリアグローブ仕様)
      LR□(サイズ:4/5/6)-E-[1] [2] [3] + B0962(特注番号)
      [1] LED発光色:R(赤灯) / Y(黄灯) / G(緑灯) / B(青灯) / C(白灯)
      [2] 制御信号線色:R(赤線) / A(橙線) / G(緑線) / B(青線) / W(白線)
      [3] グローブ色: 無(カラーグローブ) / Z(クリアグローブ)
     ただし、LR□-E-YZの同色個別制御LEDユニットは製作しておりません。







    <参考製品ご紹介>
    積層情報表示灯LA6型 は、編集ソフトまたは本体スイッチを使って色設定することにより、
    標準仕様で同色個別制御ができます。

    > 詳しくみる
  • LRシリーズ
    LEDユニットの取付け方を教えてください。

    ■LEDユニットの取付け方
    1、はじめに電源が切れていることをご確認ください。
    2、製品下部のボディユニット側から順に1ユニットづつ時計方向へ回して取付けてください。
    3、ヘッドカバー(またはブザーユニット)は最上段に時計方向へ回して取付けてください。
      *最上段にはヘッドカバー(またはブザーユニット)を必ず取付けてご使用ください。

    ・LEDユニットの取付け方の詳細については動画を用意しております。
     次の動画の再生ボタンをクリックしてご覧ください。
     *英語による説明、日本語字幕付き



    LEDユニットの取外し方・取付け方・増段・減段の手順動画は、
    LRシリーズ専用サイト の 「動画/ブザー音」 にてご覧いただけます。

    > 詳しくみる
  • LRシリーズ
    LEDユニットの取外し方を教えてください。

    ■LEDユニットの取外し方
    1、はじめに電源が切れていることをご確認ください。
    2、製品上部のヘッドカバー(またはブザーユニット)側から順に1ユニットづつ反時計方向へ
      回して取外してください。


    ・LEDユニットの取外し方の詳細については動画を用意しております。
     次の動画の再生ボタンをクリックしてご覧ください。
     *英語による説明、日本語字幕付き



    LEDユニットの取外し方・取付け方・増段・減段の手順動画は、
    LRシリーズ専用サイト「動画/ブザー音」 にてご覧いただけます。

    > 詳しくみる
  • LRシリーズ
    LRシリーズはブザーの音量調節はできますか?

    【LR4型/LR5型/LR6型/LR7型】
    通常(音圧 Typ.80dB) と 減音(音圧 約-10dB) の2段階に設定できます。

    工場出荷時は通常(ブザーユニットのDIPスイッチ:3番OFF) に設定しています。
    減音に設定するには、ブザーユニットのDIPスイッチ「3番」を「ON」にしてください。
    通常音圧に対して約10dB小さくできます。

    【LR10型】
    LR10型には減音機能はございません。

    > 詳しくみる
