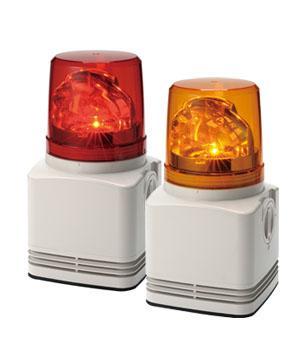

回転灯一体型 電子音警報器
RFT

電球切れによるメンテナンスが不要な LED光源を採用した電子音内蔵LED回転灯

  • 接点制御
  • Φ100
  • 回転灯
  • 回転
  • アラーム/メロディ
  • 回転灯/信号灯一体型
  • 90dB以上
  • 屋内/屋外(正方向のみ)
  • IP54(正方向取付時)
  • 回転灯一体型 電子音警報器 RFT

製品特徴

  • カラー: 赤、黄、緑、青
  • 音量は最大90dB(at 1m)の大音量で、内蔵の音量調節つまみにより調節可能です。
  • NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
  • 音色と回転灯の同時作動、または回転灯単独動作の使い分けが可能です。
  • 10dBの減音機能付きで、タイマー等と組み合わせて夜間の減音が可能です。
  • SDカードを使用して音色の組み合わせ設定が可能です。
  • テストスイッチにより、設置時の設定作業が簡単になりました。

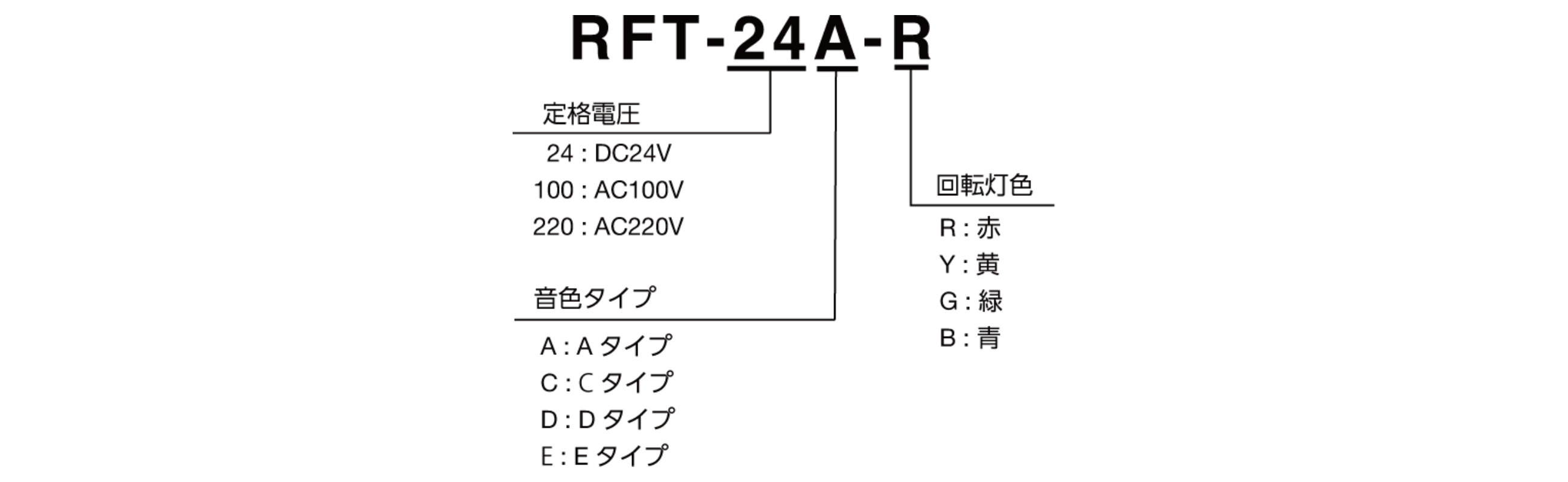

モデルコード

製品リスト

型式 定格電圧 音タイプ 回転灯色
RFT-24A-R/Y/G/B DC24V A 赤 / 黄 / 緑 / 青
RFT-24C-R/Y/G/B DC24V C 赤 / 黄 / 緑 / 青
RFT-24D-R/Y/G/B DC24V D 赤 / 黄 / 緑 / 青
RFT-24E-R/Y/G/B DC24V E 赤 / 黄 / 緑 / 青
RFT-100A-R/Y/G/B AC100V A 赤 / 黄 / 緑 / 青
RFT-100C-R/Y/G/B AC100V C 赤 / 黄 / 緑 / 青
RFT-100D-R/Y/G/B AC100V D 赤 / 黄 / 緑 / 青
RFT-100E-R/Y/G/B AC100V E 赤 / 黄 / 緑 / 青
RFT-220A-R/Y/G/B AC220V A 赤 / 黄 / 緑 / 青
RFT-220C-R/Y/G/B AC220V C 赤 / 黄 / 緑 / 青
RFT-220D-R/Y/G/B AC220V D 赤 / 黄 / 緑 / 青
RFT-220E-R/Y/G/B AC220V E 赤 / 黄 / 緑 / 青

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

RFT  

RFT  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
グローブ 赤
A31110064-1F1 1

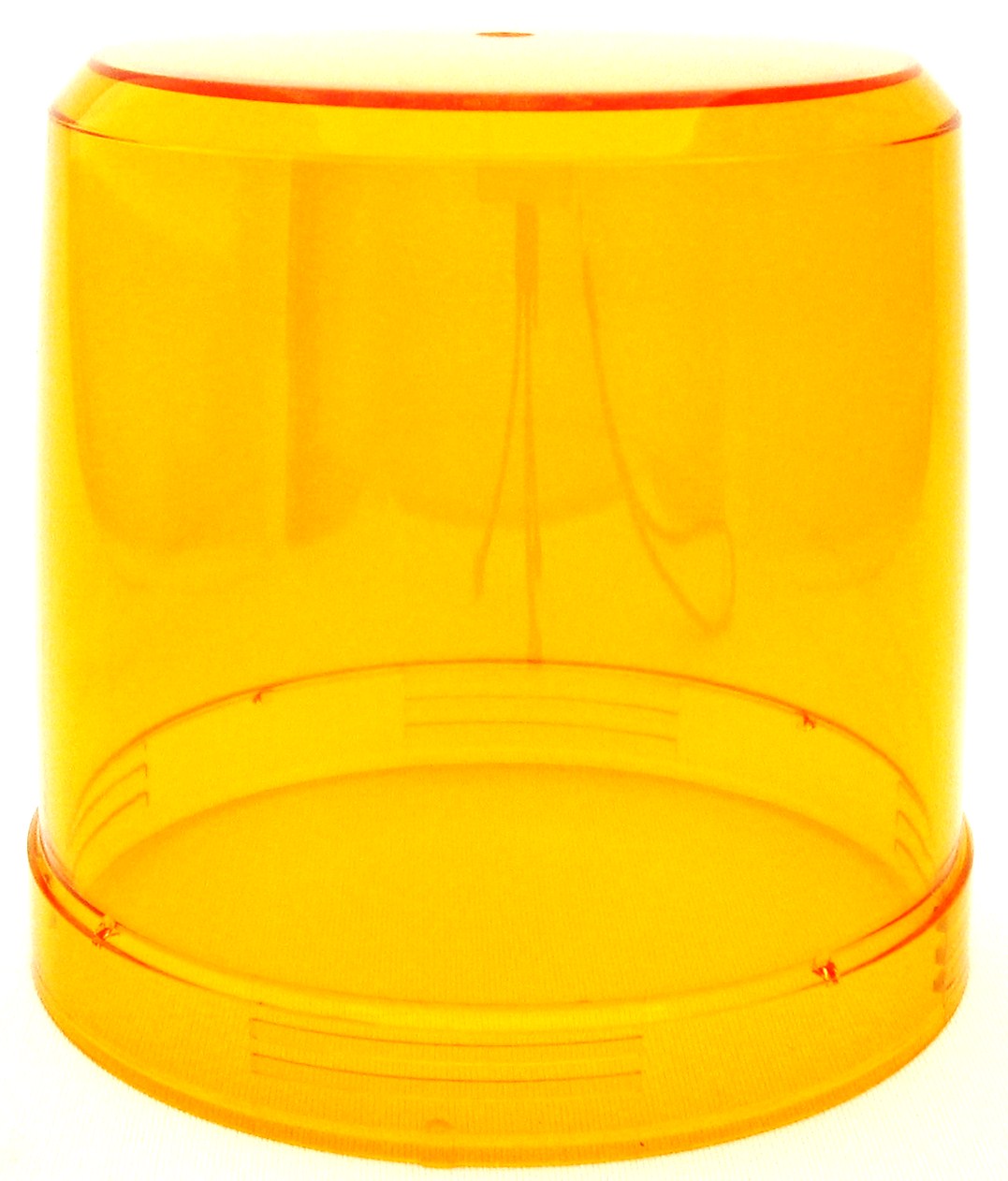

グローブ 黄
A31110064-2F1 1

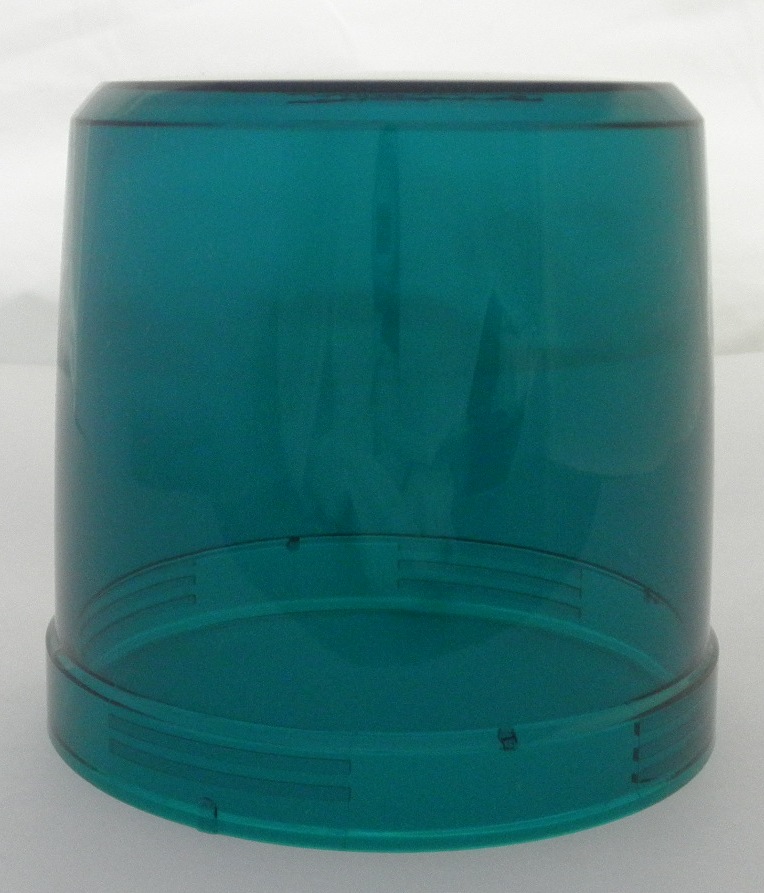

グローブ 緑
A31110064-3F1 1

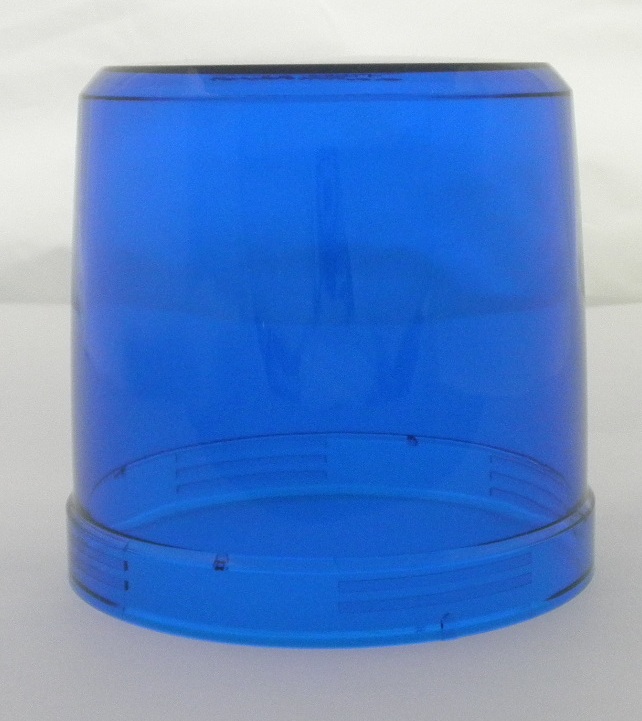

グローブ 青
A31110064-4F1 1

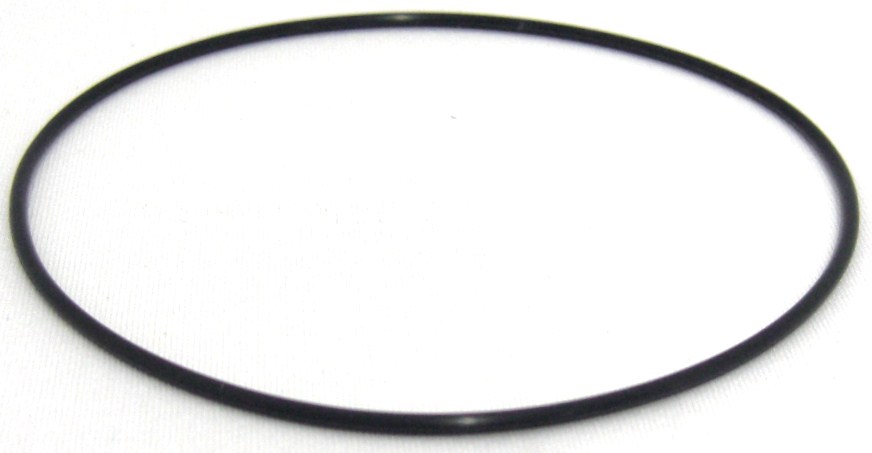

Oリング
Z35721001-090F1 1

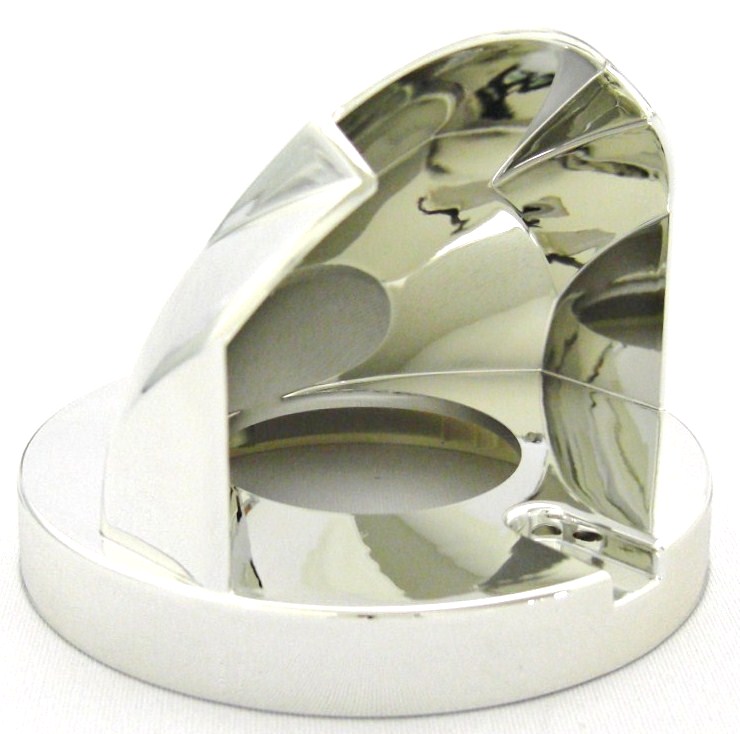

リフレクタ
A41110015-F1 1

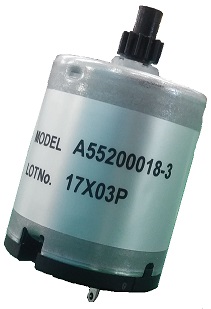

モータ組立
A55200018-3F1 1
カバー組立
V21100084-F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 回転灯共通・表示灯共通
    無電圧A接点で作動する製品はありますか。

    次の各製品は無電圧A接点で作動します。
    ご使用に際しては、各製品の製品仕様書や取扱説明書等で接点容量をご確認ください。

     ●回転灯・・・・・SFシリーズ、RTシリーズ、RFT型、RFV型
     ●積層回転灯・・・KJS型、KES型、KJT型
                ・KJ型(KJ-110型とKJ-120型 および 定格電圧DC24V仕様は除きます)
     ●表示灯・・・・・SLシリーズ、NE-M1A型、PES-A型、PEW-A型、KHE型、KPE-A型
     ●積層信号灯・・・積層信号灯の内、次の機種や仕様は無電圧A接点ではありません。
                ・HSST型、KUS-FC/C型、定格負荷電圧DC24V仕様の点灯回路
                 積層信号灯を選定いただく際は、上記に該当する製品は選定対象から
                 除外してください。
            > 詳しくみる

  • SK・SF・SLシリーズ共通
    SK・SF・SLシリーズ ブザー付きタイプのブザー音量を調整できますか?

    SK・SF・SLシリーズ ブザー付きタイプのブザーは音量の調節ができない仕様です。

    ■回転灯でブザーの音量を調整できる機種は、次の「RFTシリーズ」と「RTシリーズ」です。



    RFTシリーズ LED回転灯付電子音報知器
    ・回転灯部φ100/LED光源
    ・ブザー音とメロディ音で32音内蔵
    ・音圧 最大 90dB(at 1m)
    ※内蔵のボリュームで、音量調整ができます。
    RFTシリーズの製品ページはこちらをご参照ください。



    RTシリーズ ホーンスピーカ一体型回転灯付電子音報知器
    ・回転灯部φ162/白熱電球光源
    ・ブザー音とメロディ音で32音内蔵
    ・音圧 最大105dB(at 1m)
    ※グローブ内のつまみにより、音量調整ができます。
    RTシリーズの製品ページはこちらをご参照ください。



    ■LED積層表示灯でブザーの音量を調整できる機種は、次の「LKEHシリーズ」です。
    LKEHシリーズ LED積層信号灯付き電子音報知器
    ・表示灯部φ100/LED光源
    ・ブザー音とメロディ音で32音内蔵
    ・音圧 最大105dB(at 1m)
    ※内蔵のボリュームで、音量調整ができます。
    LKEHシリーズの製品ページはこちらをご参照ください。



    > 詳しくみる
  • 音・音声合成報知器・回転灯/信号灯一体型音・音声製品
    電子音報知器、音声合成報知器の各型式の音量調整範囲を教えてください。

    音量調整ができる製品について、型式別の音量調整範囲は下表の通りです。
    最小音量に設定しても音や音声がかすかに聞こえる場合があります。

    AUX出力機能付きの型式では、外部に増設アンプを接続して拡声する場合、
    当社製品のボリュームを最小にしても、増設アンプ側のボリュームを大きくすると
    当社製品からもれた音が聞こえる場合があります。

    当社製品からもれる音を完全に無くすには、当社製品の再生用信号の入力を解除するか、
    増設アンプの再生設定をOFFにしてください。

    ※音量調整範囲に関する仕様など予告なく変更する場合もございますので、
      最新の情報については必ず製品仕様書・取扱説明書などでご確認ください。

    > 詳しくみる
  • 全製品共通
    ・配線図にヒューズを記載していますが、なぜヒューズが必要ですか?
    ・複数台数の製品を配線する場合に、ヒューズは各製品別に取り付ける必要が
     ありますか?
    ・ブレーカやCP(サーキットプロテクタ)を使用することはできませんか?

    ヒューズを取り付けることにより、過電圧や誤配線などによる製品の破損を防ぐことができます。
    また、製品が故障や破損したり、配線の電線がショートした際に制御部(コントローラ、電源等)
    を保護できます。

    特に車両用製品の場合は過電流による車両火災を防ぎます。
    ヒューズは必ず取り付けていただきますよう、強くお勧めいたします。

    各製品の取扱説明書で指定している仕様や定格のヒューズをご使用ください。

    電源起動時に大きな突入電流が発生する製品は、耐ラッシュ型ヒューズ(タイムラグヒューズ)の
    使用を推奨している製品もありますので、各製品の取扱説明書でご確認ください。

    複数台数の製品を配線する場合、ヒューズは各製品別に取り付けていただきますよう
    お願いいたします。
    トラブル発生時の機能障害が配線上の全ての製品に及ばず、一部に限定されるメリットが
    あります。


    ブレーカやCP(サーキットプロテクタ)を代用いただくこともできます。
    ブレーカやCP(サーキットプロテクタ)を使用する場合、突入電流がある製品には
    中速形をご使用ください。
    高速形、または瞬時形ですと頻繁にトリップしてしまう恐れがあります。

    > 詳しくみる
  • 回転灯、表示灯共通
    回転灯や表示灯を天井から逆さ向きに取り付けるためのブラケットは
    取り扱っていますか?

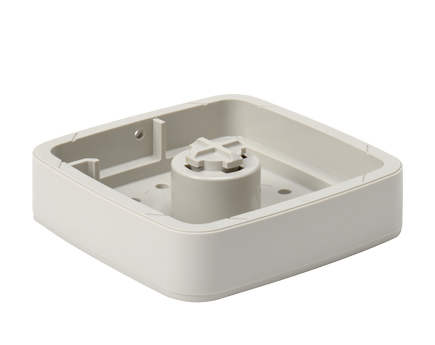

    天井取付けブラケットは、次の2つがあります。

    ■SZW-101型

     SZW-101

    <対応製品>
    SKシリーズ回転灯のφ100タイプ SKH型
    SFシリーズモータレス回転灯φ100タイプ SF10型
    SLシリーズ表示灯φ100タイプ SL10型

    詳しくは天井取付けブラケット SZW-101型の製品ページを参照ください。

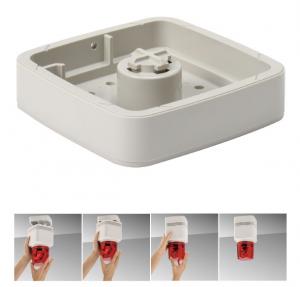

    ■RF-002型

    RF-002

    <対応製品>
    MP3音声合成内蔵LED回転灯 RFV型
    電子音内蔵LED回転灯 RFT型

    詳しくは天井取付けブラケット RF-002型の製品ページを参照ください。

    > 詳しくみる
