動力用押ボタン開閉器
BSW330B3

防雨形

  • 電動機直接操作用
  • 防雨形
  • IP64
  • 30A
  • 3.7kW
  • 3ボタン
  • プラスチックケース
  • 動力用押ボタン

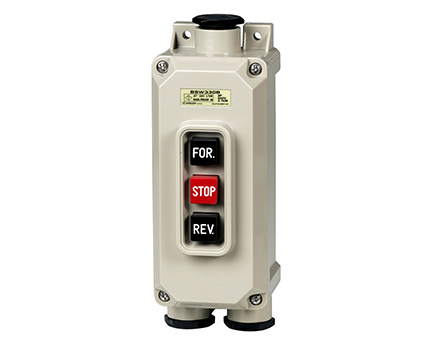

  • 動力用押ボタン開閉器 BSW330B3


ON(FOR、REV、正、逆)ボタンを押すとロック(保持)する構造になっています。

OFF(STOP、止)ボタンを押すと解放します。


■共通仕様

項 目 仕 様
材質・色 ABS樹脂(アイボリー:5Y7/1相当)
パッキン:エラストマー(半透明)
標準使用状態 取付姿勢 鉛直面に対して以下のように取り付ける。
ONボタンまたはFORボタンが上
OFFボタンまたはREVボタンが下
周囲温度 -15~+40℃(ただし、氷結または結露しないこと)
相対湿度 45~85%RH
取付場所 異常な振動、衝撃を受けない所とする。
適合規格 JIS C8201-3(開閉器、断路器、断路用開閉器及び ヒューズ組みユニット)、
電気用品安全法 (適合品)
保護構造 BSW IP64(JIS C 0920)、電気用品安全法:防雨形
BSWT IP65(JIS C 0920)、電気用品安全法:防雨形



項 目 仕 様
絶縁抵抗 100MΩ以上(DC500Vメガー)
耐電圧 AC2500V 1分間

注 BSW215B3ABの材質は、PAアロイになります。


■定格

型 式 定格
通電
電流
最大適用電動機容量
3Φ(三相)
200/220V 400/440V
BSW215B3 15A 2.2kW 2.2kW
BSW215B3AB(耐油タイプ)
BSW230B3 30A 3.7kW 3.7kW
BSW315B3 15A 2.2kW 2.2kW
BSW330B3 30A 3.7kW 3.7kW
BSWT215B3 15A 2.2kW 2.2kW
BSWT230B3 30A 3.7kW 3.7kW
BSWT315B3 15A 2.2kW 2.2kW



型 式 適合電線
(㎟)
接続
端子
締付トルク
(N・m)
BSW215B3(AB) 2 M4 1.4〜1.8
BSW230B3 3.5 M5 2.5〜3.5
BSW315B3 2 M4 1.4〜1.8
BSW330B3 3.5 M5 2.5〜3.5
BSWT215B3 2 M4 1.4〜1.8
BSWT230B3 3.5 M5 2.5〜3.5
BSWT315B3 2 M4 1.4〜1.8



■製品ラインアップ

型式 概略質量
BSW215B3 280g
BSW215B3AB 280g
BSW230B3 390g
BSW315B3 510g
BSW330B3 650g
BSWT215B3 270g
BSWT230B3 380g
BSWT315B3 480g

※ BSW215B3ABは、耐油タイプ(PAアロイ製)になります。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

2D CAD / 3D CAD(※)

製品仕様書(※)

外観図(※)

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 動力用押ボタン開閉器
    動力用押ボタン開閉器について、三相用(3P)を単相(2P)で使用できますか?

    動力用押ボタン開閉器のON/OFFタイプは単相(2P)で使用可能です。
    単相で使用する場合は、R相とT相を使用してください。

    下表を参考に定格通電電流に合わせて機種選定してください。


    動力用押ボタン開閉器の製品ページをご参照ください。



    > 詳しくみる
  • 動力用押ボタン開閉器
    動力用押ボタン開閉器のボタンは保持しますか?

    動力用押ボタン開閉器はON(正逆)釦がロック(保持)する構造となっています。
    但し、既に生産終了品のインチング用(BSW315B4型、BSW315B5型、BSW330B4型、
    BSW330B5型)はロック(保持)しません。

    動力用押ボタン開閉器の製品ページをご参照ください。

    > 詳しくみる
  • 動力用押ボタン開閉器
    BSWT215B3型は200V 2.2kw、400V 2.2kwとなっていますが、なぜ400V
    2.2kwなのですか?

    電圧が高くなると、開放する時にアークが大きくなるため容量を低くしています。

    動力用押ボタン開閉器 BSWT215B3型の製品ページをご参照ください。

    > 詳しくみる
  • 動力用押ボタン開閉器
    DC(直流)回路で使用できますか?

    動力用押ボタン開閉器はDC(直流)回路で使用することはできません。
    動力用押ボタン開閉器は電気用品に基づくAC(交流)定格製品です。

    動力用押ボタン開閉器の製品ページをご参照ください。



    > 詳しくみる
  • 動力用押ボタン開閉器
    動力用押ボタン開閉器 BS型 BSE型 BSW型 BSWT型の開閉耐久性を
    教えてください。

    動力用押ボタン開閉器 BS型 BSE型 BSW型 BSWT型の開閉耐久性は
    標準使用状態において次の通りです。

    開閉耐久性
     1)電気的耐久性  10万回以上(開閉頻度 1,200回/時)
     2)機械的耐久性  50万回以上(開閉頻度 1,200回/時)

    標準使用状態
     ・取付姿勢:鉛直面に対して次のように取り付ける。
           ONボタンまたはFORボタンが上
     ・使用周囲温度:-10~+40℃(ただし、氷結または結露しないこと)
     ・相対湿度:45~85%
     ・取付場所:異常な振動、衝撃を受けない所

    動力用押ボタン開閉器の製品ページをご参照ください。

    > 詳しくみる
