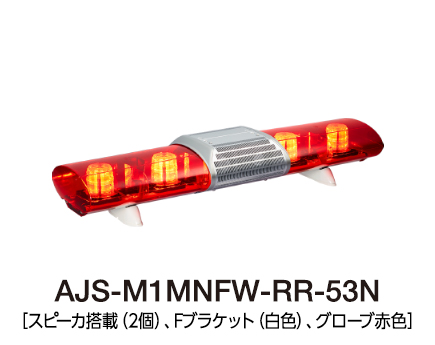

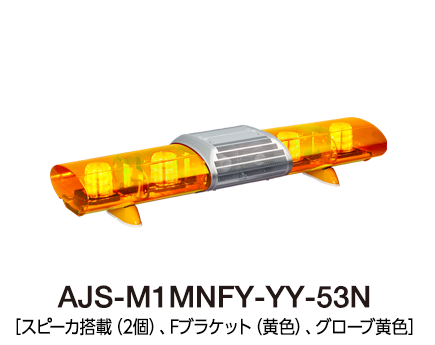

散光式警光灯 AJシリーズ
AJS-M1
《全長1,130mm》 LEDモータレス回転で高視認性。バリアフリー対応 発光パターン搭載。(AJS-M1M 赤色、青色タイプ)
- 散光式警光灯
- 全長:1130/高さ:204(F:Fブラケット)/高さ192(N:Nブラケット)
- 光源:LED
- 灯体:4灯(AJS-M1M)
- 灯体:2灯(AJS-M1D)
- 減光機能
- バリアフリー対応(AJS-M1M 赤色、青色タイプ)
- スピーカ:2個搭載(53N)
- スピーカ:なし(00N)
- 赤
- 黄
- 青
特長

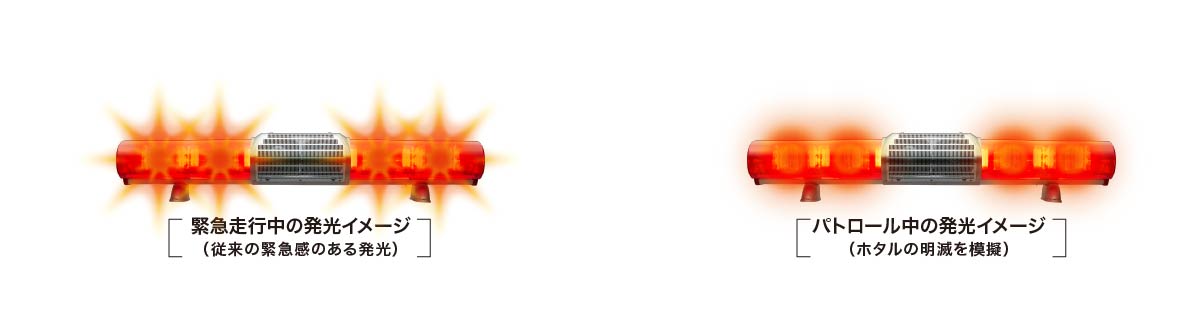

■光だけで緊急走行とパトロール(夜回り走行)を明確化 【対応型式:AJS-M1MNFR/W-RR-53N、AJS-M1MNN-RR-53N/00N 】
使用シーン(警察車両)
使用シーン(消防車両)
■発光パターンの簡単切替え 【対応型式:AJS-M1MNFR/W-RR-53N、AJS-M1MNN-RR-53N/00N 】
警察車両用は今まで通りの運用操作で散光式警光灯がパトロール発光となる電子サイレンアンプをご用意
消防車両用は電子サイレンアンプ(従来品)の点滅切替え操作でシーンにあわせた発光パターンに簡単切替え
>>消防用車両用 電子サイレンアンプ(音声機能付き)はこちら
>>消防用車両用 電子サイレンアンプ(音声機能なし)はこちら

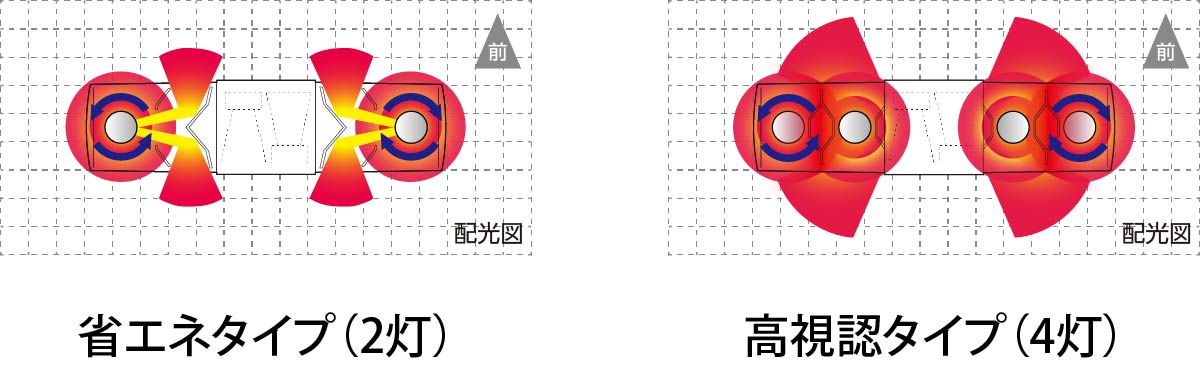

■省エネタイプもラインアップ
リフレクタによる効率的な配光で、視認性を確保しながら低消費電力を実現
指揮車などで採用が増えているEV・ハイブリッド車への搭載に最適です

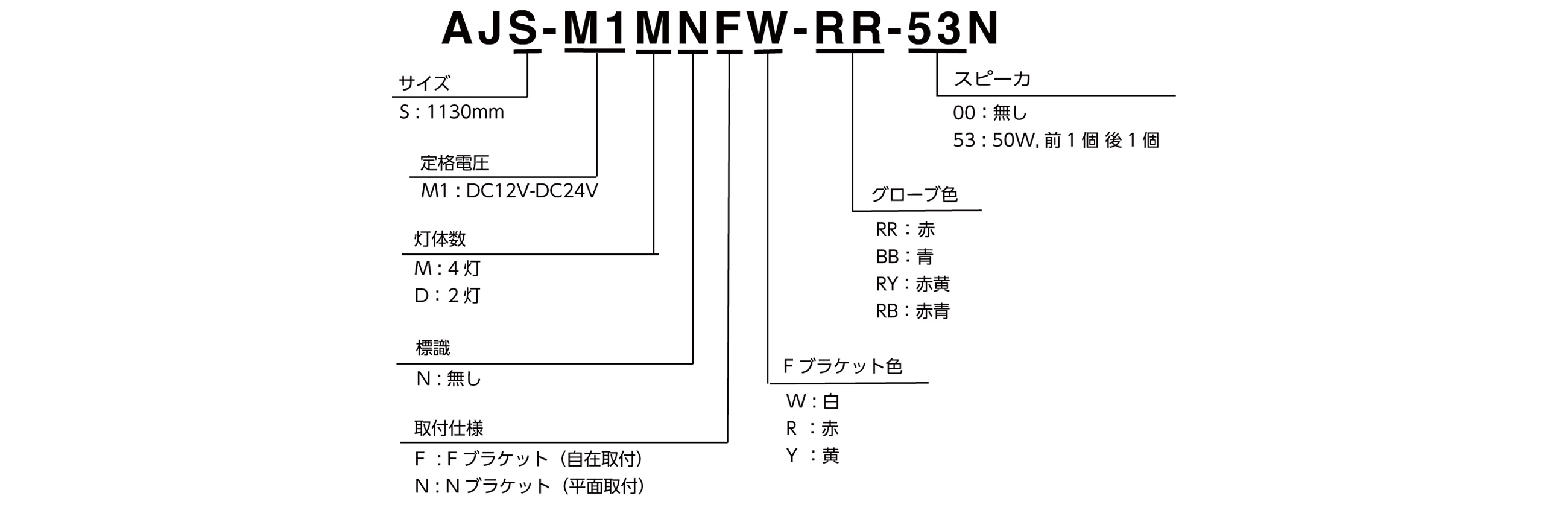

モデルコード
発光パターン
WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
製品仕様書(※)
補修パーツ
AJS-M1MNF□-RR AJS-M1MNFW-BB AJS-M1MNN-RR AJS-M1MNN-BB
AJS-M1MNF□-RR
AJS-M1MNFW-BB
AJS-M1MNN-RR
AJS-M1MNN-BB
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | 一部のLED灯が点灯しない。 | LED灯体組立のLED故障または寿命。 | LED灯体組立を交換してください。 | ① |
光 | すべてのLED灯が動作しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | |
音 | サイレン音、マイク拡声ができない(音が小さい)。 | ドライバーユニットの断線。 | ドライバーユニットの交換。 | ② or ④ |
外 観 | グローブのキズや破損。 | キズ、破損箇所のグローブを交換してください。 | ⑦ | |
外 観 | Fブラケットを交換したい。 | 10mmのラチェットをご使用してください。 | ⑧ | |
外 観 | Fブラケットキャップを紛失もしくは破損した。 | キャップ交換。 | ⑨ | |
外 観 | 平面取付ブラケットを交換したい。 | ⑩ | ||
外 観 | 平面取付ブラケットゴムを紛失もしくは破損した。 | 平面取付ブラケットゴム交換 | ⑪ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
GA0010025-F1 | 4 |
赤色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
光 | ① |
|

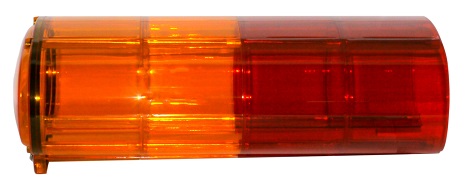

GA0010027-F1 | 4 |
青色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
音 | ② |
|
SPS-50N | 2 | 3年6万キロ | |
音 | ③ |
|
Z65352111-F1 | 2 | 3年6万キロ | |
音 | ④ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑤ |
|
W24110004-F1 | 1 | 防雪カバー取付穴あり。 | キズや破損時に交換してください。 |
外観 | ⑥ |
|
W24110005-F1 | 1 | キズや破損時に交換してください。 | |
外観 | ⑦ |
|

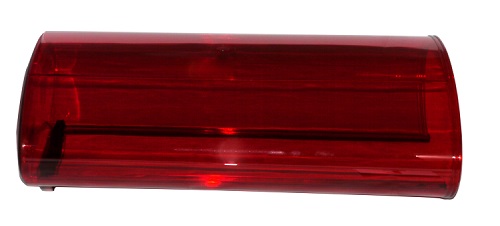

W33100001-1F12 | 2 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑦ |
|

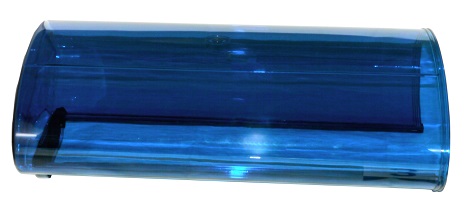

W33100003-4F6 | 2 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑧ |
|
W83100086-1F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑨ |
|
W83140004-F1 | 4 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑧ |
|
W83100086-7F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑨ |
|
W83140001-F1 | 4 | 白色 | キズや破損時に交換してください。 |
外観 | ⑩ |
|
W83310001-F1 | 2 | 平面取付ブラケット、平面取付ブラケットゴム、角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑪ |
|
W83320003-F1 | 4 | キズや破損時に交換してください。 |
AJS-M1MNFW-RB
AJS-M1MNFW-RB
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | 一部のLED灯が点灯しない。 | LED灯体組立のLED故障または寿命。 | LED灯体組立を交換してください。 | ①② |
光 | すべてのLED灯が動作しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | |
音 | サイレン音、マイク拡声ができない(音が小さい)。 | ドライバーユニットの断線。 | ドライバーユニットの交換。 | ③or⑤ |
外 観 | グローブのキズや破損。 | キズ、破損箇所のグローブを交換してください。 | ⑧⑨ | |
外 観 | Fブラケットを交換したい。 | 10mmのラチェットをご使用してください。 | ⑩ | |
外 観 | Fブラケットキャップを紛失もしくは破損した。 | キャップ交換。 | ⑪ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
GA0010025-F1 | 2 |
赤色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
光 | ② |
|
GA0010027-F1 | 2 |
青色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
音 | ③ |
|
SPS-50N | 2 | 3年6万キロ | |
音 | ④ |
|
Z65352111-F1 | 2 | 3年6万キロ | |
音 | ⑤ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑥ |
|
W24110004-F1 | 1 | 防雪カバー取付穴あり。 | キズや破損時に交換してください。 |
外観 | ⑦ |
|
W24110005-F1 | 1 | キズや破損時に交換してください。 | |
外観 | ⑧ |
|
W33100001-1F12 | 1 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑨ |
|
W33100003-4F6 | 1 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑩ |
|
W83100086-1F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑪ |
|
W83140001-F1 | 4 | 白色 | キズや破損時に交換してください。 |
AJS-M1MNFY-RY AJS-M1MNN-RY
AJS-M1MNFY-RY
AJS-M1MNN-RY
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | 一部のLED灯が点灯しない。 | LED灯体組立のLED故障または寿命。 | LED灯体組立を交換してください。 | ①② |
光 | すべてのLED灯が動作しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | |
音 | サイレン音、マイク拡声ができない(音が小さい)。 | ドライバーユニットの断線。 | ドライバーユニットの交換。 | ③or⑤ |
外 観 | グローブのキズや破損。 | キズ、破損箇所のグローブを交換してください。 | ⑧ | |
外 観 | Fブラケットを交換したい。 | 10mmのラチェットをご使用してください。 | ⑨ | |
外 観 | Fブラケットキャップを紛失もしくは破損した。 | キャップ交換。 | ⑩ | |
外 観 | 平面取付ブラケットを交換したい。 | ⑪ | ||
外 観 | 平面取付ブラケットゴムを紛失もしくは破損した。 | 平面取付ブラケットゴム交換 | ⑫ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
GA0010025-F1 | 2 |
赤色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
光 | ② |
|
GA0010026-F1 | 2 |
黄色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
音 | ③ |
|
SPS-50N | 2 | 3年6万キロ | |
音 | ④ |
|
Z65352111-F1 | 2 | 3年6万キロ | |
音 | ⑤ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑥ |
|
W24110004-F1 | 1 | 防雪カバー取付穴あり。 | キズや破損時に交換してください。 |
外観 | ⑦ |
|
W24110005-F1 | 1 | キズや破損時に交換してください。 | |
外観 | ⑧ |
|
GA0010157-F1 | 2 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑨ |
|
W83100086-2F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑩ |
|
W83140003-F1 | 4 | 黄色 | キズや破損時に交換してください。 |
外観 | ⑪ |
|
W83310001-F1 | 2 | 平面取付ブラケット、平面取付ブラケットゴム、角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑫ |
|
W83320003-F1 | 4 | キズや破損時に交換してください。 |
AJS-M1D
AJS-M1D
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | 一部のLED灯が点灯しない。 | LED灯体組立のLED故障または寿命。 | LED灯体組立を交換してください。 | ① |
光 | すべてのLED灯が動作しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | |
音 | サイレン音、マイク拡声ができない(音が小さい)。 | ドライバーユニットの断線。 | ドライバーユニットの交換。 | ② or ④ |
外 観 | グローブのキズや破損。 | キズ、破損箇所のグローブを交換してください。 | ⑦ | |
外 観 | Fブラケットを交換したい。 | 10mmのラチェットをご使用してください。 | ⑧ | |
外 観 | Fブラケットキャップを紛失もしくは破損した。 | キャップ交換。 | ⑨ | |
外 観 | 平面取付ブラケットを交換したい。 | ⑩ | ||
外 観 | 平面取付ブラケットゴムを紛失もしくは破損した。 | 平面取付ブラケットゴム交換 | ⑪ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
GA0010025-F1 | 2 |
赤色 ※取付け場所に合わせて、ディップスイッチの設定が必要です |
5年10万キロ |
音 | ② |
|
SPS-50N | 2 | 3年6万キロ | |
音 | ③ |
|
Z65352111-F1 | 2 | 3年6万キロ | |
外観 | ④ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑤ |
|
W24110004-F1 | 1 | 防雪カバー取付穴あり。 | キズや破損時に交換してください。 |
外観 | ⑥ |
|
W24110005-F1 | 1 | キズや破損時に交換してください。 | |
外観 | ⑦ |
|
W33100001-1F12 | 2 |
銘板なし |
異常の有無に関わらず、2年毎の交換をおすすめいたします。 |
外観 | ⑧ |
|
W83100086-1F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑨ |
|
W83140004-F1 | 4 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑧ |
|
W83100086-7F1 | 2 | Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑨ |
|
W83140001-F1 | 4 | 白色 | キズや破損時に交換してください。 |
外観 | ⑩ |
|
W83310001-F1 | 2 | 平面取付ブラケット、平面取付ブラケットゴム、角ワッシャ ビス類付属 | キズや破損時に交換してください。 |
外観 | ⑪ |
|
W83310032-F1 | 2 | 平面取付の際に使用 | キズや破損時に交換してください。 |
