フラッシュ表示灯
GL10

建設機械が求めるタフな環境性能と
炎天下でも抜群の視認性

  • 電源制御
  • CAN通信
  • Φ100
  • 表示灯
  • フラッシュ
  • 屋内
  • 屋外
  • IP69K
  • フラッシュ表示灯 GL10
  • フラッシュ表示灯 GL10
  • フラッシュ表示灯 GL10
  • フラッシュ表示灯 GL10
  • フラッシュ表示灯 GL10

タフな環境性能

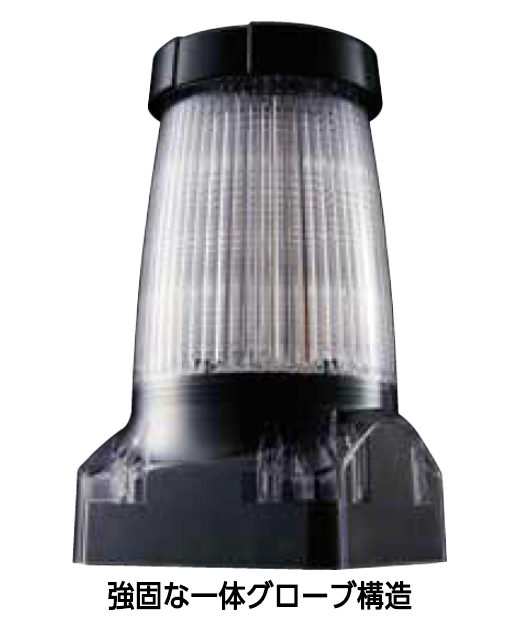

強固な一体グローブ構造

振動に強い

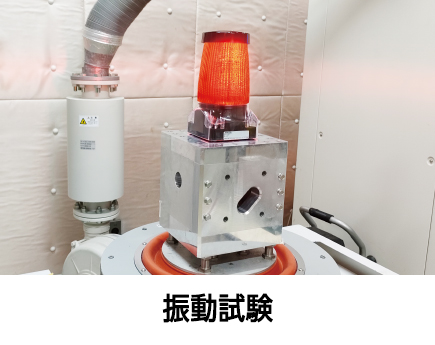

振動試験

- 耐振110m/s2
- 耐衝撃1,000m/s2

砂ぼこりや水に強い

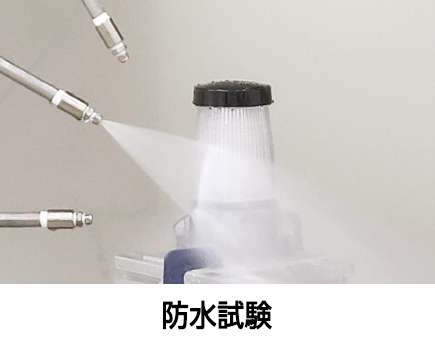

振防水試験

- 防塵と防水を高めたIP69K
- 高温高圧洗浄に対応

>>防水試験動画はこちら



振動に強い

振動試験

- 耐振110m/s2
- 耐衝撃1,000m/s2

砂ぼこりや水に強い

振防水試験

- 防塵と防水を高めたIP69K
- 高温高圧洗浄に対応

>>防水試験動画はこちら

強固な一体グローブ構造

温湿度環境に強い

特許第7489023号_ベンチレーション機能

使用温度範囲 -40~+85℃
結露による曇りを防ぐベンチレーション機能搭載

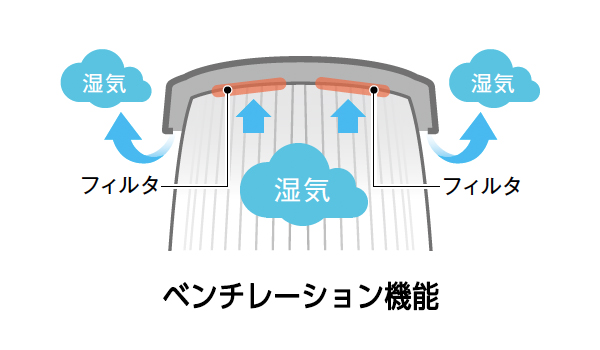

ベンチレーション機能

温湿度環境に強い

特許第7489023号_ベンチレーション機能

使用温度範囲 -40~+85℃
結露による曇りを防ぐベンチレーション機能搭載

ベンチレーション機能

その他にもEMC規格(電磁両立性):ISO13766-1適合、環境試験:ISO16750準拠など、各種国際規格に対応

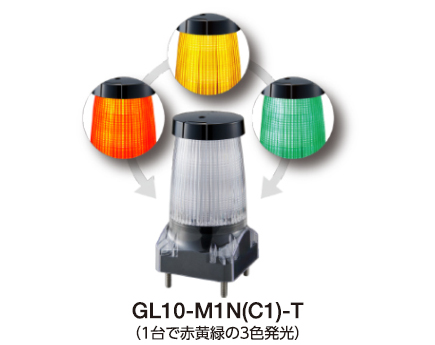

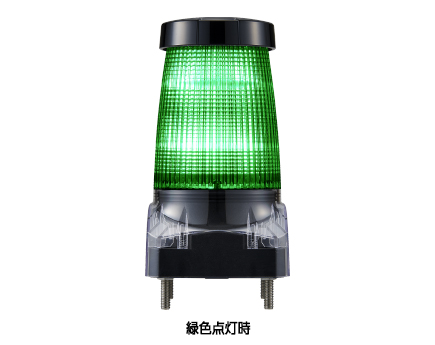

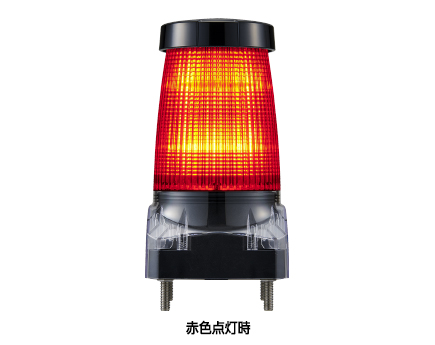

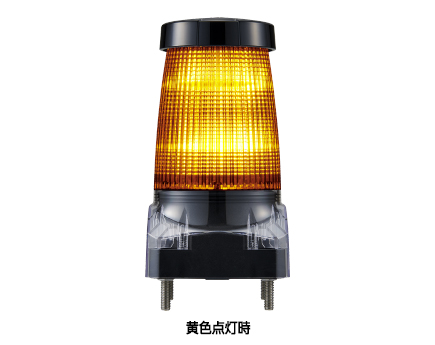

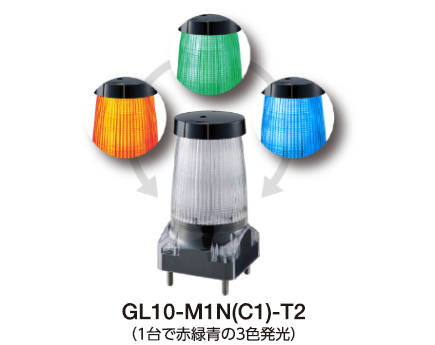

3色発光で様々な状態報知が可能

  • 3色発光と異なるフラッシュパターンの組合せで直感的に判断可能
  • フラッシュパターンの明確な差により発光色に 頼らない色覚バリアフリーも実現
  • 日本クレーン協会規格「JCAS 2205-2022」「JCAS 2001-2004」の過負荷防止に関する3色(赤黄緑)表示に対応

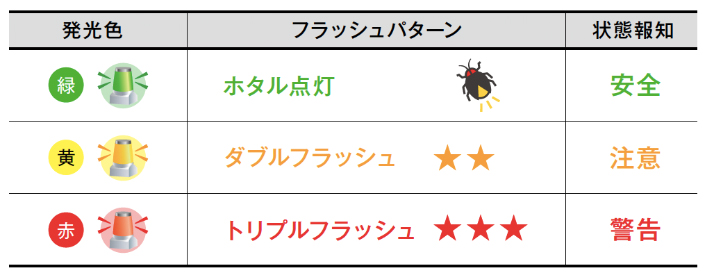

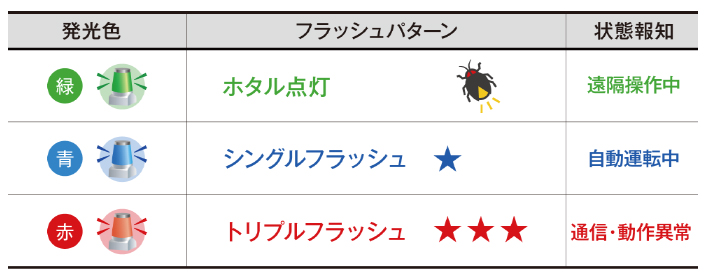

発光色:緑|フラッシュパターン:ホタル点灯|状態報知:安全, 発光色:黄|フラッシュパターン:ダブルフラッシュ|状態報知:注意, 発光色:赤|フラッシュパターン:トリプルフラッシュ|状態報知:警告

※電圧印加制御仕様は上記3種類のフラッシュパターン設定
※CAN通信仕様は13種類のフラッシュパターンが選択可能

>>フラッシュパターン 動画はこちら



2種類の制御仕様をラインアップ

CAN通信仕様(GL10-M1NC1タイプ)

  • 建設機械と親和性の高いCAN通信プロトコル:SAE J1939に対応
  • 通信制御で13種類のフラッシュパターン選択や4段階の減光設定が可能
  • 表示ステータスでの製品状態監視により安全なシステム構築に貢献
  • 通信速度「250kbps/500kbps」を自動判別して接続

電圧印加制御仕様(GL10-M1Nタイプ)

  • 従来の電圧印加で制御可能な非通信タイプもラインアップ
  • 赤黄緑の状態報知に最適な3種類のフラッシュパターンを各色に設定

※フラッシュパターン固定・表示ステータス取得非対応となります

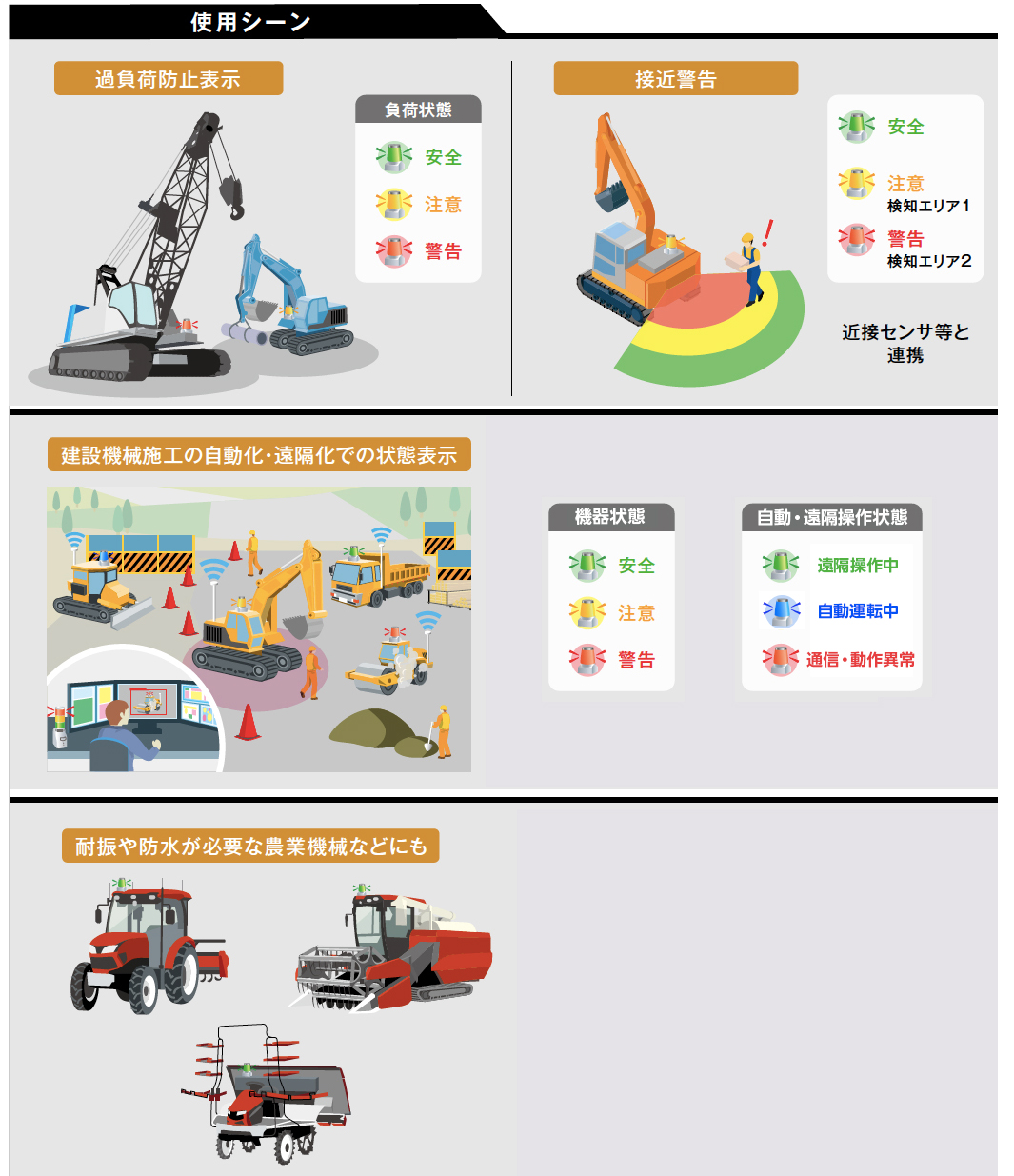

使用シーン

使用シーン:過負荷防止表示, 接近警告, 建設機械施工の自動化・遠隔化での状態表示, 耐振や防水が必要なの行機械などにも

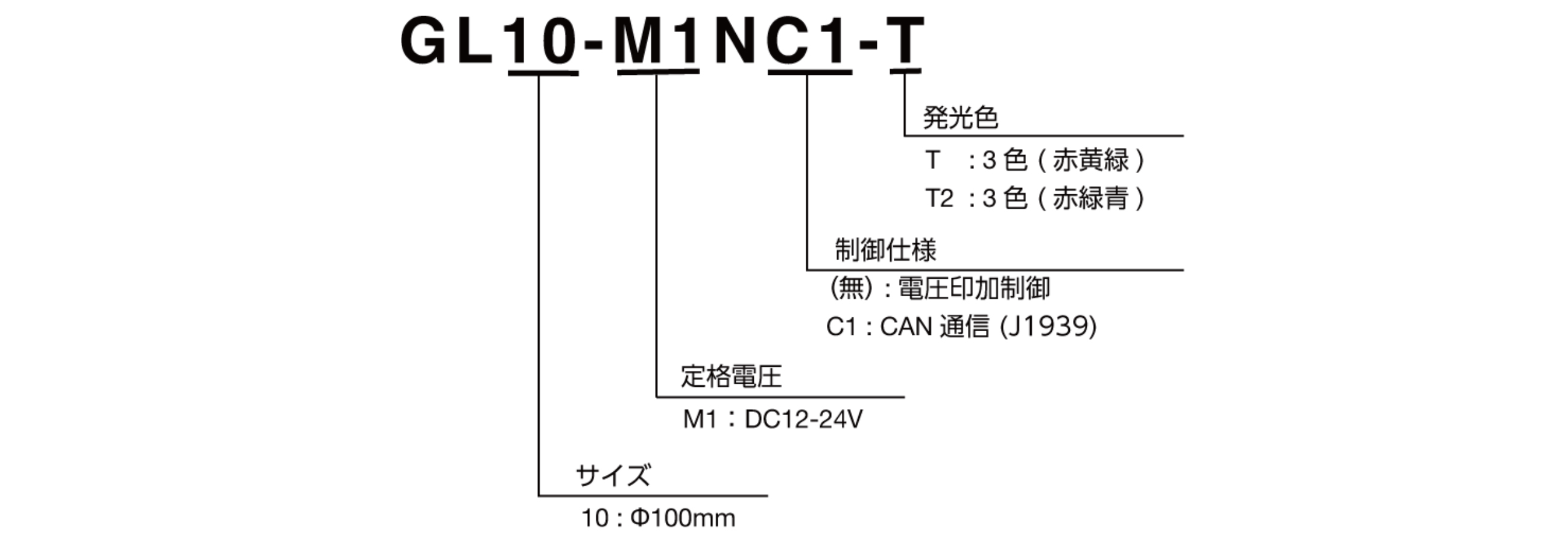

モデルコード



製品リスト

型式 定格電圧 制御仕様 フラッシュパターン
GL10-M1NC1-T DC12V-24V 3色
(赤黄緑)
CAN 通信
(J1939)
13種類から選択可能
GL10-M1N-T 電圧印加制御 赤:トリプルフラッシュ
黄:ダブルフラッシュ 
緑:ホタル点灯    
