ワイヤレス データ収集システム AirGRID(R) WDT-4LR-Z2用セットアップキット
WDX-4LRB

※ACアダプタは付属しません。

  • Φ40
  • オプション

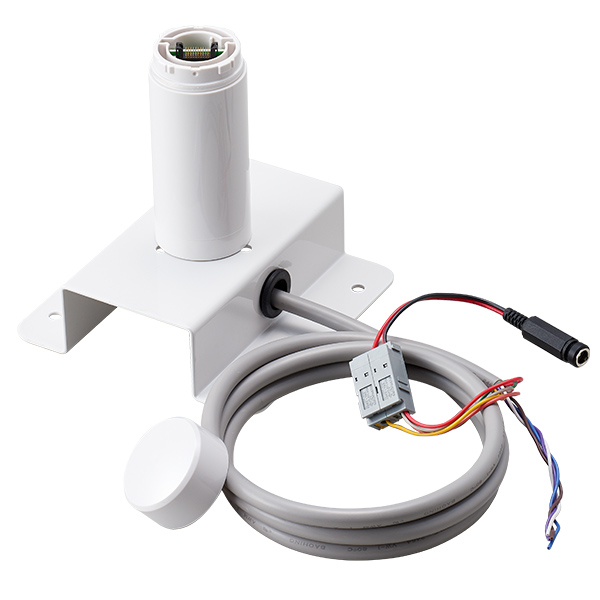

  • ワイヤレス データ収集システム AirGRID(R) WDT-4LR-Z2用セットアップキット  WDX-4LRB

ワイヤレスデータ通信システム『WDT-4LR-Z2』をセットアップするための 電源入力ボディユニットです。

シグナルタワー積層信号灯 LR SERIES
WD専用サイト

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

WDX-4LRB  

WDX-4LRB  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー
B32310070-7F1 1
Oリング LR4 5個入
B25110065-F1 2~7  段数により異なります。
