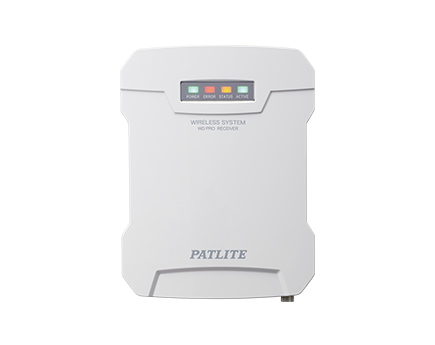

ワイヤレス データ収集システム AirGRID(R) WD PRO 受信機
WDR-L-Z2-PRO

上位システムと連携しやすい豊富なプロトコルに対応する新しい受信機です。

  • 無線(Zigbee2007Pro 2.4GHz);WDTよりの受信
  • Ethernet(PC設定およびアプリケーション)
  • 屋内(水平設置 壁取付 天井取付)
  • IP20
  • 無線機器
  • ワイヤレス データ収集システム AirGRID(R) WD PRO 受信機 WDR-L-Z2-PRO

パートナーソフト・導入事例を動画でご紹介

    

    

  • SIEMENS社のMindsphere に対応。
     クラウドサービスが簡単に利用できます。
     ※ご利用の際は別途MindSphereの契約が必要です。
     詳細については弊社営業窓口でご確認ください。
  • PoE接続
     電源配線不要なPoE接続が行え、省配線化を実現できます。
  • ブラケット構造
     本体背面がブラケット構造でどんな場所でも取付し易い形になっています。
  • 無線品質診断機能搭載
     受信機に接続された送信機間の無線品質を診断し5段階評価します。
     診断は現在時間診断と1〜72時間のスケジュール診断が行えます。
  • 信号灯の状態の確認機能
     受信機に接続された信号灯の状態をブラウザ画面で確認できます。
     画面は一定時間毎に更新されます。
  • 従来のSocket通信プロトコル(WDR方式)に加え、新たに通信手順が簡略化された「WDR–PRO方式」を搭載。
  • Modbus/TCP接続
     Modbus/TCPによる接続が可能です。
  • データベース機能搭載
     MySQLにデータの書込みができます。
       中間データベースとして使用することで、ホストシステムとの連携が容易に行うことができます。



製品仕様

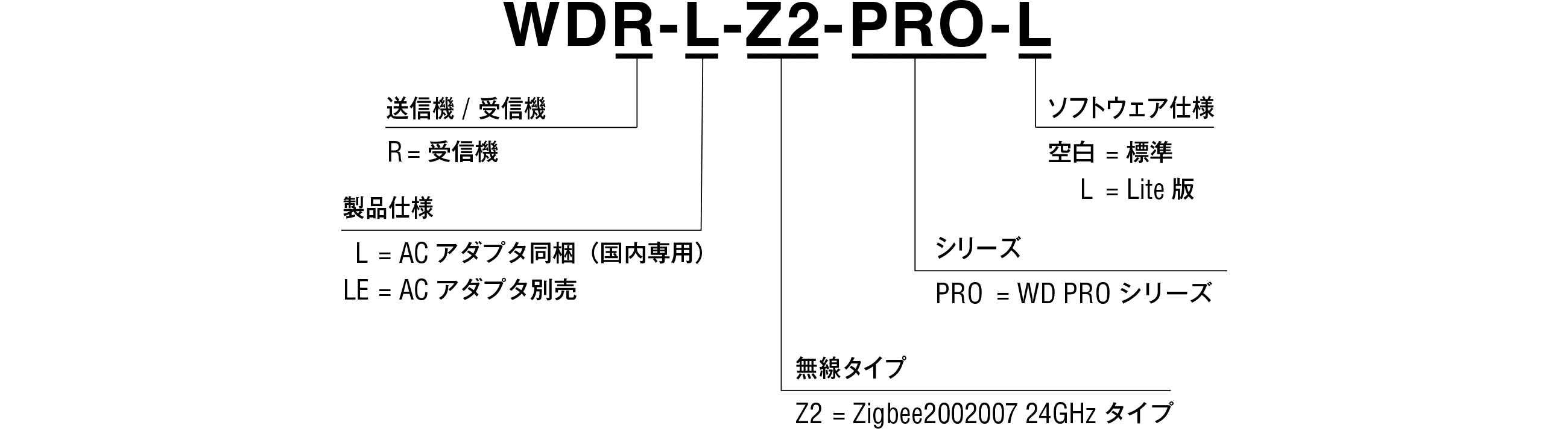

型式 WD PRO 受信機
WDR-L-Z2-PRO
WD PRO 受信機〈Lite版〉
WDR-L-Z2-PRO-L
電源 DC24V、ACアダプタ※1 / USBバスパワー / PoE
取付方法 水平設置、壁取付、天井取付
LAN通信方法 10BASE-T、100BASE-TX、1000BASE-T
送信機接続台数 最大30台
無線通信距離 見通し30m※2
IPアドレス設定 手動設定、DHCP自動設定
使用温度範囲 -10℃~+50℃(ACアダプタ使用時は0℃~+40℃)
保護等級 IP20
無線品質診断機能 現在診断、最大72時間連続診断
送信機無線設定 本体内蔵(ブラウザ機能) / WDS-WIN01使用可能 WDS-WIN01使用
ホスト連携機能 ・CSVファイル ※WDS-WIN01使用・SOCKET通信連携(WDR方式)・SOCKET通信連携(WDR PRO方式)・データベース連携(MySQL)・Modbus/TCP通信連携
・クラウド連携 (SIEMENS Mindsphere)
WD-PRO ・CSVファイル ※WDS-WIN01使用・SOCKET通信連携(WDR方式)
信号灯状態確認機能 あり なし

※1 ACアダプタは、WDR-L-Z2-PRO(-L)に同梱。 ※2 電波の特性上、数値は参考値になります。



WD専用サイトWD製品組合わせ表 DL



型式 定格電圧 ACアダプタ ソフトウェア仕様
WDR-L-Z2-PRO

AC100V
(付属ACアダプタ使用時)

あり
(国内専用)
標準
WDR-L-Z2-PRO-L Lite版
WDR-LE-Z2-PRO

電源端子台・DCジャック:DC24V
PoE電源:DC48V
USBバスパワー:DC5V

なし 標準
WDR-LE-Z2-PRO-L Lite版

最新ファームウェア情報《最新バージョン1.06》

【バージョン1.06での変更点】
  ・特定の送信機で長期間運用すると正しい信号灯情報を返さない場合がある問題を修正しました。


過去のバージョンアップ情報

【バージョン1.05】
  ・送信機連携機能
    無線電波干渉が発生しやすい環境下で、送信機からの信号灯情報を受信しなくなることがある問題を修正しました。
  ・Web設定画面
    無線設定一覧画面にて、一部の設定ボタンが操作できない事象を改善しました。

【バージョン1.04】
  データベース連携機能において以下の対応をおこなっています。
   ①信号灯情報とカウンタ情報が正しくデータベースに書き込まれない場合がある問題を修正しました。
   ②信号灯情報が遅れてデータベースに書き込まれる場合がある問題を修正しました。

  データベース連携機能を使用されていない場合、本事象は発生いたしません。
  Lite版(型式末尾「-L」)をお使いのお客様は、本事象の影響はございません。

【バージョン1.03】
 ①米国カリフォルニア州IoTセキュリティ法対応
   デフォルトパスワードでのWEB画面ログインを禁止とし、初期設定が必要になります。

 ②連携機能追加 (型式末尾 「-L」《Lite版》を除く)
   SIEMENS社「MindSphere」との連携項目を追加
  ※MindSphereに関しては、SIEMENS社のホームページにてご確認ください。
  https://new.siemens.com/jp/ja/products/software/mindsphere.html
  ※ご利用に関しては、別途MindSphereの契約が必要になります。

【バージョン1.02】
 ・長期間運用すると正しい信号灯情報を返さない場合がある問題を修正しました。

【バージョン1.01】
 本製品のリリースバージョンは1.01となり過去のバージョンアップ情報はございません。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
