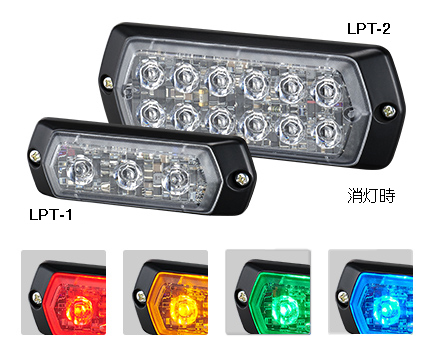

補助警告灯
LPT-1/LPT-2
薄型・コンパクトボディの警告灯 補助警告灯:LPT-3、作業灯:LPC-4と一体感あるデザイン
- 電源制御
- LED補助警告灯/LED作業灯
- LPT-1M1:W86.0×H28.0
- LPT-2M1:W114.4×H43.4
- 表示灯
- 光源:LED
- トリプルフラッシュ/高警告フラッシュ/点灯/点滅
- 屋内/屋外(車載可)
- IP68
- 赤
- 黄
- 緑
- 青
特長
- レンズ色
透明 - 発光色
赤、黄、緑、青 - 10万時間*の長寿命LEDを採用した、メンテナンスフリー警告灯
- 高い報知能力

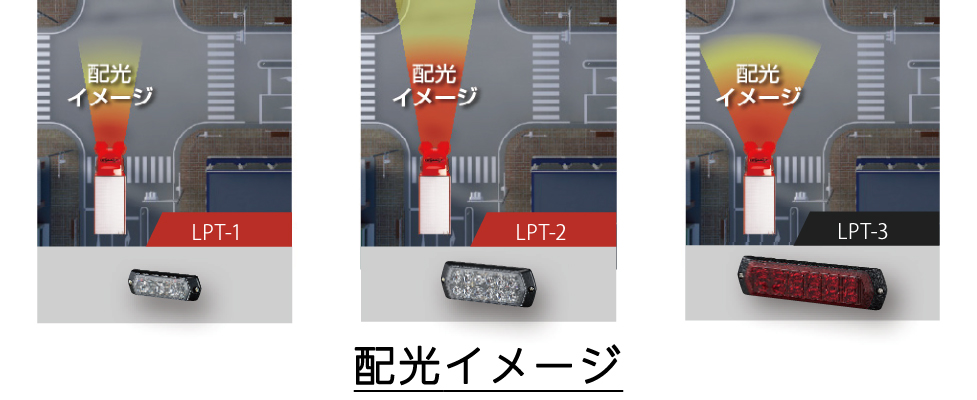

・集光タイプのレンズにより、小型・薄型でありながら圧倒的な明るさを実現。300m以上の遠距離からも視認できます。
・LPTシリーズは各サイズを組み合わせての複数台同期運用※に対応。
LPT-1、LPT-2だけでなく、広視野角タイプのレンズを採用したLPT-3との同期にも対応しており、用途や設置場所に応じた報知が可能です。
※最大20台までの同時発光や交互発光が可能 - 薄型・コンパクト
13.5mmの薄さとコンパクトなデザインで設置スペースをとりません。
- 高信頼性
ロードダンプサージに代表される車載用ノイズへの保護に加え、
工業用制御機器向けのノイズなどにも対応
耐振動性:90㎨

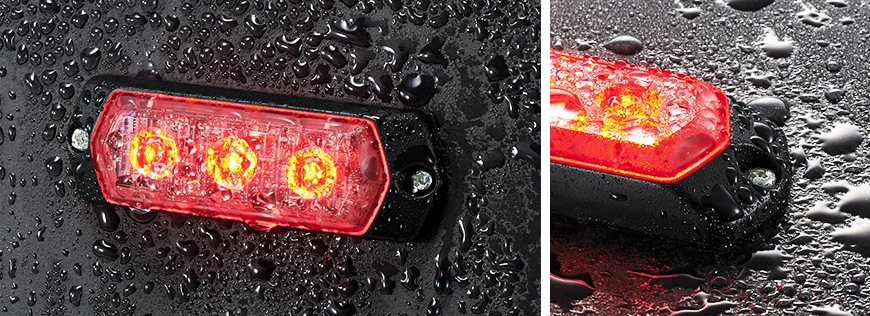

IP68の高い防塵・防水性能
*赤・メーカー仕様値
フラッシュパターン

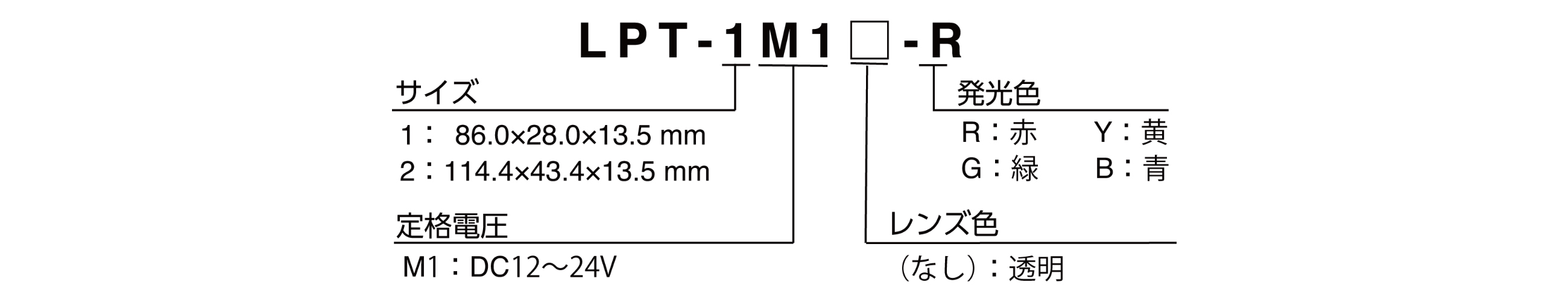

モデルコード
モデルコード
製品リスト
(サイズ単位:mm)
型式 | サイズ | 定格電圧 | フラッシュパターン | 色 |
---|---|---|---|---|
LPT-1M1-R | 86.0×28.0 | DC12-24V | 4種類 (トリプルフラッシュ/高警告フラッシュ/点灯/点滅) |
赤 |
LPT-1M1-Y | 黄 | |||
LPT-1M1-G | 緑 | |||
LPT-1M1-B | 青 | |||
LPT-2M1-R | 114.4×43.4 | 赤 | ||
LPT-2M1-Y | 黄 | |||
LPT-2M1-G | 緑 | |||
LPT-2M1-B | 青 |
