屋内用 LED表示ボード
VM96F-TEL

LAN対応で様々なシステム構築が可能! リンクターミナルにも対応し生産管理表示など工場設備にも最適!

  • Ethernet
  • リンクターミナル(シリアル:RS-232C/RS-422/RS-485)
  • パラレル
  • 文字サイズ:96mm
  • 点灯/点滅/スクロール
  • 屋内専用
  • LED表示ボード
  • 屋内用 LED表示ボード VM96F-TEL
【共通仕様】
  • 高輝度、省電力、環境対応
    高輝度、省電力の次世代ハイスペック表示機。
    RoHSにも対応
  • 多彩な表示効果を実現可能!
    画面作成ソフトウェアVM-WinR(別売)により、スケジュール設定やシーン設定など詳細な表示設定が可能
  • CFカード対応
    CFカード対応により、画面データの書き換えが簡単。

【LAN仕様】
  • IPアドレス設定機能
    ネットワークに接続されているLED表示ボードのIPアドレス等のLAN環境設定の変更を、画面作成ソフトウェアVM-WinR(別売)にてお客様にて容易に行えます。
  • 省配線
    従来のデイジーチェーン配線からスター配線が可能となり配線が楽になります。
    また設置後のレイアウト変更などにもフレキシブルに対応できるようになりました。
  • 既存の建物・設備に簡単設置
    既存のネットワークインフラを活かしたシステムの構築が行えますので、短時間でなおかつローコストでシステムの導入が可能となります。
  • 遠隔地からのメッセージの変更などが可能
    ネットワーク対応により、遠隔地に設置したLED表示ボードの制御や集中管理がお手元のパソコンにて行えます。

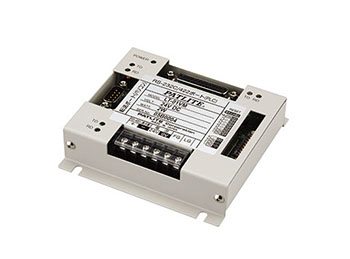

【リンクターミナル仕様】
  • PLCとの簡単通信設定
    プログラムレス機能により、PLCと簡単に接続し、生産管理表示システムの構築を実現できます。
  • データ更新時、高所作業の必要なし、LED表示で長時間メンテナンスフリー
    生産稼動中(PLC動作中)においてもLED表示ボードの画面データの更新が可能。
    生産効率を維持します。

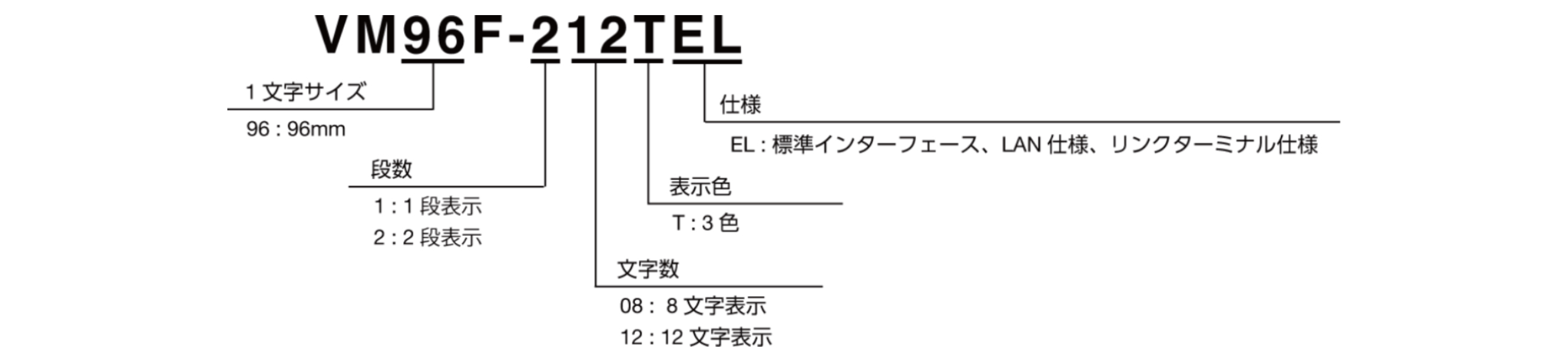

モデルコード

製品リスト

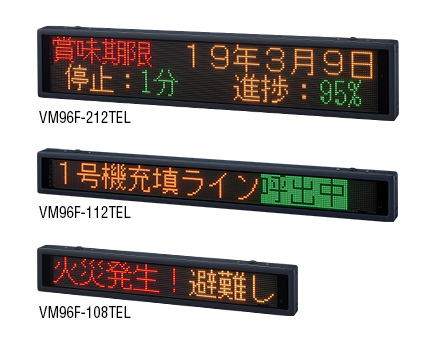

型式 定格電圧 段数 文字数 仕様 全長 全高
VM96F-108TEL AC100V 1段  8文字 標準インターフェース・LAN・リンクターミナル仕様   880mm 150mm
VM96F-112TEL AC100V 1段 12文字 標準インターフェース・LAN・リンクターミナル仕様 1,264mm 150mm
VM96F-212TEL AC100V 2段 12文字 標準インターフェース・LAN・リンクターミナル仕様 1,264mm 246mm
