表示灯
NE-A
タッチセンサ付タイプからシンプルモデルまで、 フルラインアップの56mm直取付タイプの表示灯
- 電源制御(単色タイプ)
- 接点制御(マルチカラータイプ)
- Φ56
- 表示灯
- 点灯
- ブザー(マルチカラータイプ:NB/TB)
- 88dB
- 屋内(全方向)
- IP67(マルチカラーブザーなしタイプ)
- IP65
- 赤
- 黄
- 緑
- 青
- 白
- マルチカラー
特長
- タッチセンサ付タイプを選択可能。
表示灯上部に静電容量式タッチセンサを内蔵。
スイッチの代わりとして光っている表示灯に触れることで、上位へ信号を送れます。
作業完了の入力や、管理者呼出などに直感的な操作で活用できます。 - 用途に応じて7色から表示色を選択可能。
「異常発生」や「作業中」など、イメージしやすい色を使用することで、より直感的に状況を判断、対応することが可能になります。 - 点灯、消灯が判別しやすいミルキーレンズグローブを採用。
優しい光で報知します。
- キラリと光る特徴的な光り方を実現した新開発リフレクタを採用。
より明るく、明確な光で報知します。 - ネジ締付なしで確実かつ簡単に配線できる、スクリューレス端子台を採用。
配線工数やミスを削減します。
★導入事例★
タッチで表示切替 使用状況の可視化
就業時間にメリハリをつける
呼出の早期対応で、稼働率アップ
異常状態の未対処を防ぐ
会議の効率化で働き方改革の実現
ピッキング時のポカミス防止
型式・仕様
定格電圧 | 【単色モデル】DC24V 【マルチカラーモデル】DC12~24V |
|
サイズ | φ56 | |
適合規格 | EMC指令 (EN 61000-6-4, EN 61000-6-2) RoHS指令 (EN IEC 63000) UL 508, CSA-C22.2 No. 14 FCC Part 15 SubpartB Class A KC (KN 61000-6-4, KN 61000-6-2)[マルチカラーモデル] |
|
保護等級 | 【単色モデル】IP65 / NEMA TYPE 4X, 13 【マルチカラーモデル】 ブザーなし... IP67 / NEMA TYPE 4X, 13 ブザーあり... IP65 / NEMA TYPE 4X, 13 (正方向取付時) |

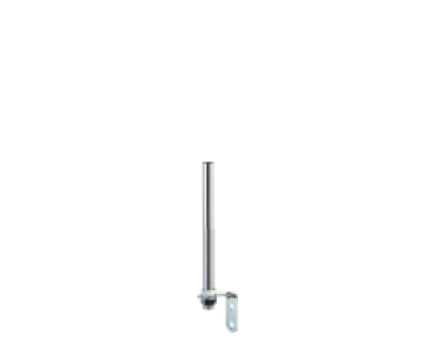

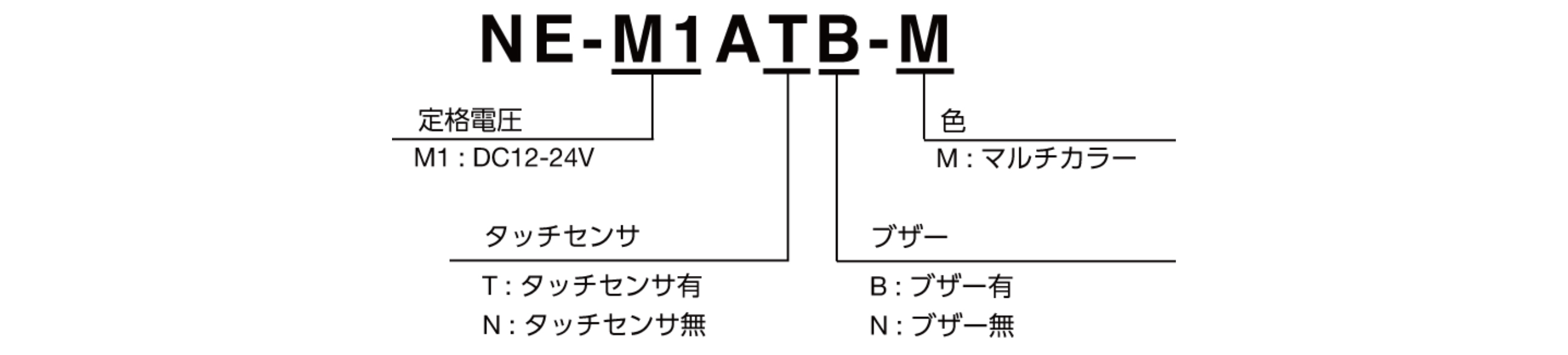

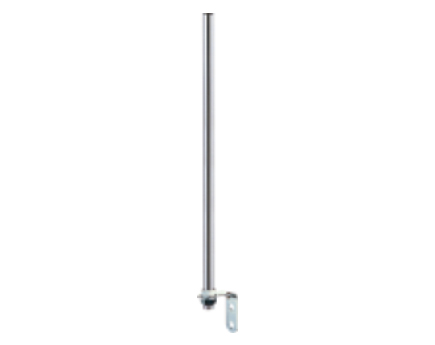

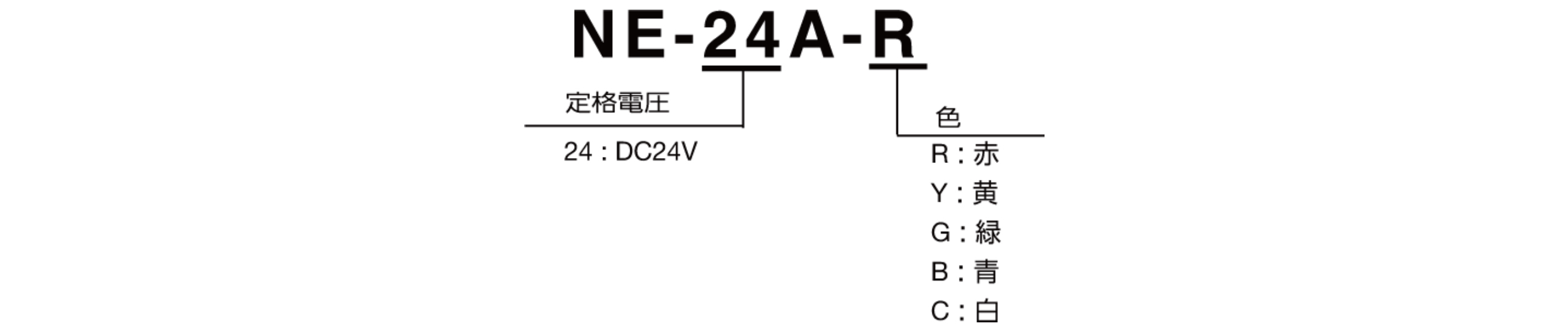

モデルコード
モデルコード
NE-24A(DC24V)
NE-M1A(DC12-24V)

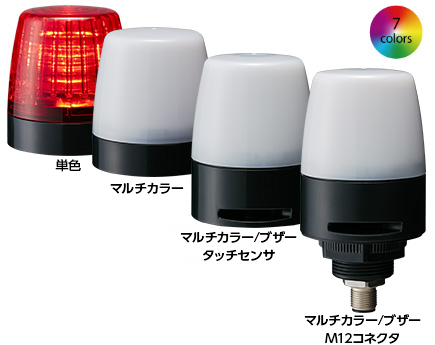

製品リスト
型式 | 定格電圧 | タッチセンサ | ブザー | 色 |
---|---|---|---|---|
NE-24A-R | DC24V | なし | なし | 赤 |
NE-24A-Y | DC24V | なし | なし | 黄 |
NE-24A-G | DC24V | なし | なし | 緑 |
NE-24A-B | DC24V | なし | なし | 青 |
NE-24A-C | DC24V | なし | なし | 白 |
NE-M1ANN-M | DC12-24V | なし | なし | マルチカラー7色 |
NE-M1ANB-M | DC12-24V | なし | あり | マルチカラー7色 |
NE-M1ATB-M | DC12-24V | あり | あり | マルチカラー7色 |
WEBカタログ
>>WEBカタログ
取扱説明書/仕様/外観図
