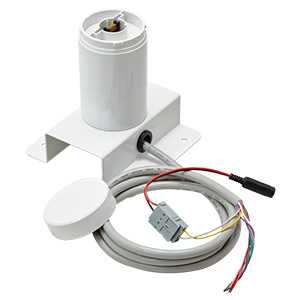

ワイヤレス データ収集システム AirGRID(R) セットアップキット(WDT-6LR-Z2用)
WDX-6LRB

※ACアダプタは付属しません。

  • Φ60
  • オプション
  • ワイヤレス データ収集システム AirGRID(R) セットアップキット(WDT-6LR-Z2用) WDX-6LRB

ワイヤレスデータ通信システム『WDT-6LR-Z2』をセットアップするための 電源入力ボディユニットです。



シグナルタワー積層信号灯 LR SERIESWD専用サイト

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

WDX-6LRB  

WDX-6LRB  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ヘッドカバー
B32310072-7F1 1
Oリング LR6 5個入
B25110067-F1 2~7  段数により異なります。

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • WD・WD-Z2シリーズ
    パソコンとLAN接続している受信機WDR-L-Z2が認識できません。

    次のA・B・Cの内容をご確認ください。
    <参照>ワイヤレス・データ通信システム取扱説明書 [TYPE:WD-Z2](T95100192_**)
    (※こちらの取扱説明書は、WD型のお客様登録を行っていただいた方にご提供しております。
      登録はコチラより)

    A) 受信機の電源(POWER)ランプが点灯していますか?
      電源ランプが消灯や点滅している場合は、電源の配線を再度ご確認ください。
      (参照:取扱説明書「6.5 受信機の取付け」の「4.配線します」の「LAN接続の場合」)

    B) パソコンから受信機へPING応答の確認がとれていますか?
      1)PING応答がない場合、パソコンと受信機が同じネットワークグループ内のIPアドレス、
        サブネットマスクに設定されているかをご確認ください。
        (参照:取扱説明書「7.3 IPアドレス設定手順」)
      2)パソコンと受信機を直結する場合は、クロスLANケーブルを使って接続する必要がありま
       す。
       HUBを介してパソコンと受信機を接続する場合は、LANケーブルはストレートで使用可能
       です。

    C) WD連携パートナーのデータ連携ソフトや弊社製データ収集ソフト「WDS-AUTO2」・
     「WDS-WIN01」、設定ソフトなどが複数起動していませんか?
      パソコンと受信機が接続できるのは1つのソフトのみです。それ以外のソフトはすべて閉じて
     ください。

    > 詳しくみる
  • WD-Z2 (-PRO) シリーズ
    ワイヤレスデータ収集システム AirGRID(R) WD-Z2 (-PRO) 型 について、
    積層信号灯LRシリーズ用 送信機・受信機の型式を教えてください。

    【送信機】
    LR4型用 : WDT-4LR-Z2型
    LR5型用 : WDT-5LR-Z2型
    LR6型用 : WDT-6LR-Z2型
           WDT-6LR-Z2-PRO型(※ベースユニットWDB-D80S-PRO型とセットで使用)

    【受信機】
    WDR-L(E)-Z2型 または WDR-L(E)-Z2-PRO(-L)型
     ※受信機の型式は、LR4型用・LR5型用・LR6型用で同じです。


    各送受信機の比較・詳細は WD製品組み合わせ表 をご参照いただきますようお願いいたします。



    WDシリーズ全体については WD-Z2型 専用サイト をご覧ください。

    > 詳しくみる
  • ワイヤレスデータ収集システム AirGRID(R) WD-Z2シリーズ
    WDシリーズ送信機 WDT型は、他社製の信号灯にも取り付けできますか?

    WDT型は、他社製の信号灯に取り付けできません。


    また、当社製信号灯の中でも、取り付けできる機種は制限があります。
    WDT型を取り付けできる信号灯の機種は、
    WD-Z2型 専用サイト ・WD型 製品別カタログ・WD型 総合取扱説明書 などで
    ご確認ください。

    「ワイヤレスデータ収集システム AirGRID(R) WD-Z2 (-PRO) 型 について、
    積層信号灯LRシリーズ用 送信機・受信機の型式を教えてください。」
    でも一部ご案内しております。

    > 詳しくみる
  • WD・WD-Z2シリーズ
    次の各組合せで通信は可能でしょうか。
    (1) 送信器 WDT-5E または WDT-6M と 受信器 WDR-L-Z2
    (2) 送信器 WDT-5E-Z2 WDT-6M-Z2 と 受信器 WDR-L

    各組合せは無線規格が異なる為、通信できません。

    WDシリーズとWD-Z2シリーズは、無線規格が異なる為、送受信機を相互接続して使用することは
    できません。
    パソコンへのCSVデータは、WDシリーズとWD-Z2シリーズは互換プロトコルのため、一括管理が
    可能です。 > 詳しくみる
