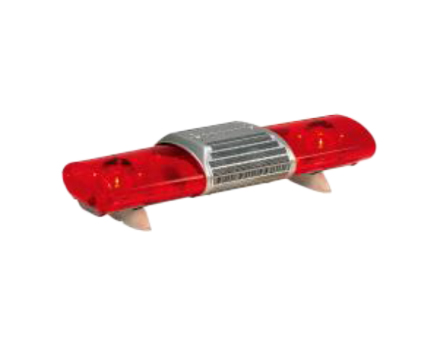

散光式警光灯 AJシリーズ
AJM-H

《全長890mm》

【生産終了予定:2025年3月28日】

  • 散光式警光灯
  • 全長:890/高さ:204(F:自在取付)/高さ:192(N:平面取付)
  • 光源:ハロゲン
  • 回転灯:2灯
  • スピーカ:なし(SLSL3)
  • スピーカ:2個搭載(A5A53)
  • 散光式警光灯 AJシリーズ AJM-H
  • 散光式警光灯 AJシリーズ AJM-H
  • 散光式警光灯 AJシリーズ AJM-H

※後継機種:AJM-M1型

AJM-M1型はこちら





ハロゲン電球、回転灯2灯を搭載の散光式警光灯

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

製品仕様書(※)

AJM-HD  

AJM-HD  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
※ 電球のガラス色は「透明」です。

注)品名、適用機種、の☐は任意の文字を表します。

解決NAVI

区分 故障内容/症状 考えられる要因 処置 部品番号
一部のハロゲン球が点灯しない。 ハロゲン球の寿命。 ハロゲン球を交換してください。
すべての回転灯が動作しなくなった。 断線やコネクタ部の端子接触など。 車両~製品間 の配線をご確認ください。 -
反射鏡が回転しない。 モーターの故障もしくは寿命。 回転灯組立の交換をご提案いたします。 ②③
反射鏡の回転が遅い。 モーターの故障もしくは寿命。 回転灯組立の交換をご提案いたします。 ②③
反射鏡が引っかかったりガタつくことがある。 ロータゴムの劣化や磨耗。 回転灯組立の交換をご提案いたします。 ②③
サイレン音、マイク拡声ができない(音が小さい)。 ドライバーユニットの断線。 ドライバーユニットの交換。 ⑦or⑨
外観 グローブのキズや破損。 - キズ、破損箇所のグローブを交換してください。
外観 Fブラケットを交換したい。 - 10mmのラチェットをご使用してください。
外観 Fブラケットキャップを紛失もしくは破損した。 - キャップ交換。
外観 平面取付ブラケットを交換したい。 - -
外観 平面取付ブラケットゴムを紛失もしくは破損した。 - 平面取付ブラケットゴム交換

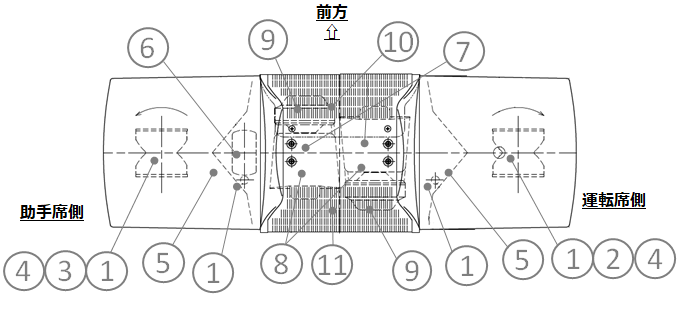

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
ハロゲン電球 12V35W
D01203515A-F1 4 ※予備球を含む

定格電圧12V仕様
電球形状:JA/BA15S(スワンベース)

3年6万キロ

ハロゲン電球 24V55W
D02405515A-F1 4 ※予備球を含む

定格電圧24V仕様
電球形状:JA/BA15S(スワンベース)

3年6万キロ

回転灯組立 右回転
W50000001-F1 1

定格電圧12V仕様 運転席側 CW標記シール有 モータ・ハロゲン球・反射鏡付き

3年6万キロ

回転灯組立 右回転
W50000005-F1 1 定格電圧24V仕様 運転席側 CW標記シール有 モータ・ハロゲン球・反射鏡付き 3年6万キロ
回転灯組立 左回転
W50000002-F1 1

定格電圧12V仕様 助手席側 CCW標記シール有 モータ・ハロゲン球・反射鏡付き

3年6万キロ

回転灯組立 左回転
W50000006-F1 1 定格電圧24V仕様 助手席側 CCW標記シール有 モータ・ハロゲン球・反射鏡付き 3年6万キロ
反射鏡
W41120001-F1 2 取付用小ねじ付き キズ・くすみや破損時に交換してください。
リフレクタ
W42100003-F1 2 取付用小ねじ付き キズ・くすみや破損時に交換してください。
球切れ検知器
P11100130-F1 1 12V仕様 ※球切れ検知機能付きのみ 正常動作しないときに交換してください。
内臓用スピーカ
SPS-50N 2 3年6万キロ
スピーカーホーン
Z65352111-F1 2 3年6万キロ
ドライバユニットSPS-50N
Z65352217-3F1 2

50W

3年6万キロ

外観
スピーカカバーF組立
W24110004-F1 1 防雪カバー取付穴あり。 キズや破損時に交換してください。
外観
スピーカカバーR組立
W24110005-F1 1 キズや破損時に交換してください。
外観

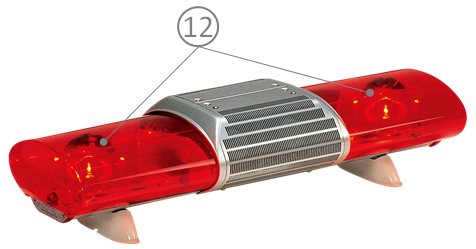

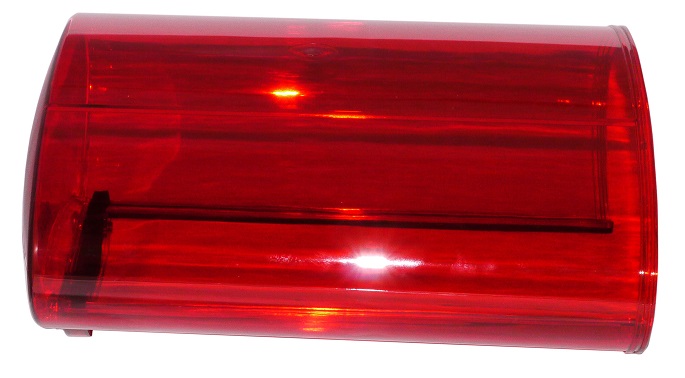

グローブ組立 赤
W33100020-1F□ 2 □は型式により異なります。 ご注文の際は、製品型式名と品名をご連絡ください。 異常の有無に関わらず、2年毎の交換をおすすめいたします。 くすみやキズなど異常があれば交換してください。
外観

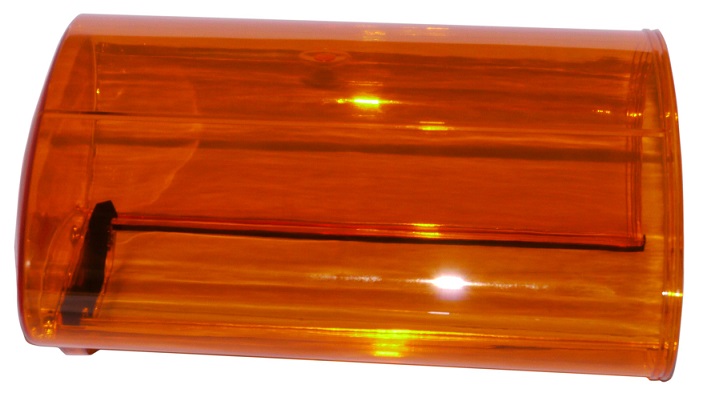

グローブ組立 黄
W33100020-2F□ 2 □は型式により異なります。 ご注文の際は、製品型式名と品名をご連絡ください。 異常の有無に関わらず、2年毎の交換をおすすめいたします。 くすみやキズなど異常があれば交換してください。
外観

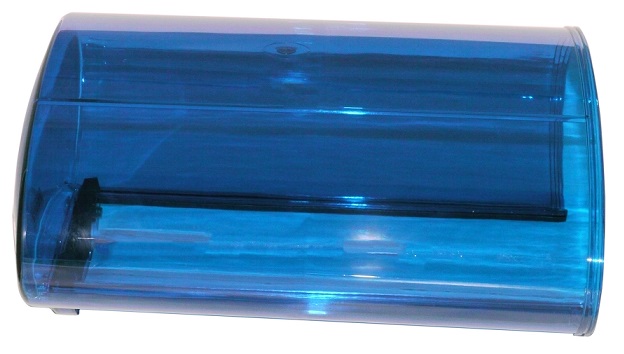

グローブ組立 青
W33100020-4F□ 2 □は型式により異なります。 ご注文の際は、製品型式名と品名をご連絡ください。 異常の有無に関わらず、2年毎の交換をおすすめいたします。 くすみやキズなど異常があれば交換してください。
外観

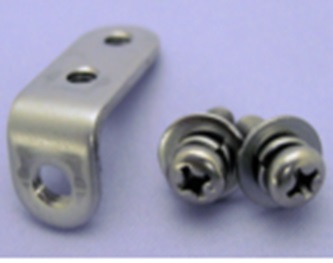

グローブホルダ ねじ付
W33550001-F1 4 ばね平座金付+なべ4×10 キズや破損時に交換してください。
外観
Fブラケット組立 赤
W83100086-1F1 2 Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 キズや破損時に交換してください。
外観
Fブラキャップ 赤
W83140004-F1 4 赤色 キズや破損時に交換してください。
外観
Fブラケット組立 黄
W83100086-2F1 2 Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 キズや破損時に交換してください。
外観
Fブラキャップ 黄
W83140003-F1 4 黄色 キズや破損時に交換してください。
外観
Fブラケット組立 白
W83100086-7F1 2 Fブラアングル(金具) Fブラキャップ2個 角ワッシャ ビス類付属 キズや破損時に交換してください。
外観
Fブラキャップ 白
W83140001-F1 4 白色 キズや破損時に交換してください。
外観

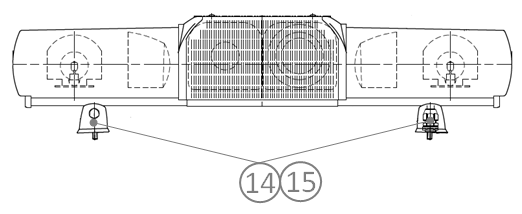

平面取付ブラケット組立
W83310001-F1 2 平面取付ブラケット、平面取付ブラケットゴム、角ワッシャ ビス類付属 キズや破損時に交換してください。
外観
平面取付ブラケットゴム
W83320003-F1 4 キズや破損時に交換してください。
