回転灯一体型 音声合成報知器
RT-VF

大型ホーンで大音量105dB(at 1m)！ 低音から高音まで広音域で、クリアな音質。

  • 接点制御
  • 回転灯
  • 回転
  • 音声合成
  • 回転灯/信号灯一体型
  • 105dB
  • 屋内/屋外(正方向のみ)
  • IP23
  • 赤
  • 黄
  • 緑
  • 青
  • 回転灯一体型 音声合成報知器 RT-VF

駐車場センサーシステムのご紹介

■カラー･･赤 黄 緑 青
■グローブ･･耐候性、透光性に優れたアクリル樹脂

●音量は最大105dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。
●低音を重視した設計で、耳にやさしい音質です。
●防滴構造のため、屋外でも使用できます。
●RT-VFZCは、有電圧出力仕様です
●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
（注）スタート入力は500msec以上必要です。それ以下の入力では動作しない場合があります。


※メッセージライブラリ(PDF)

※MP3再生報知器の手配フロー

★導入事例はこちら★
『配線工事の困難な場所への無線通知』
　①店舗・倉庫のセキュリティー報知を強化しませんか？
　②車両出庫表示の配線工事にお困りではないでしょうか？

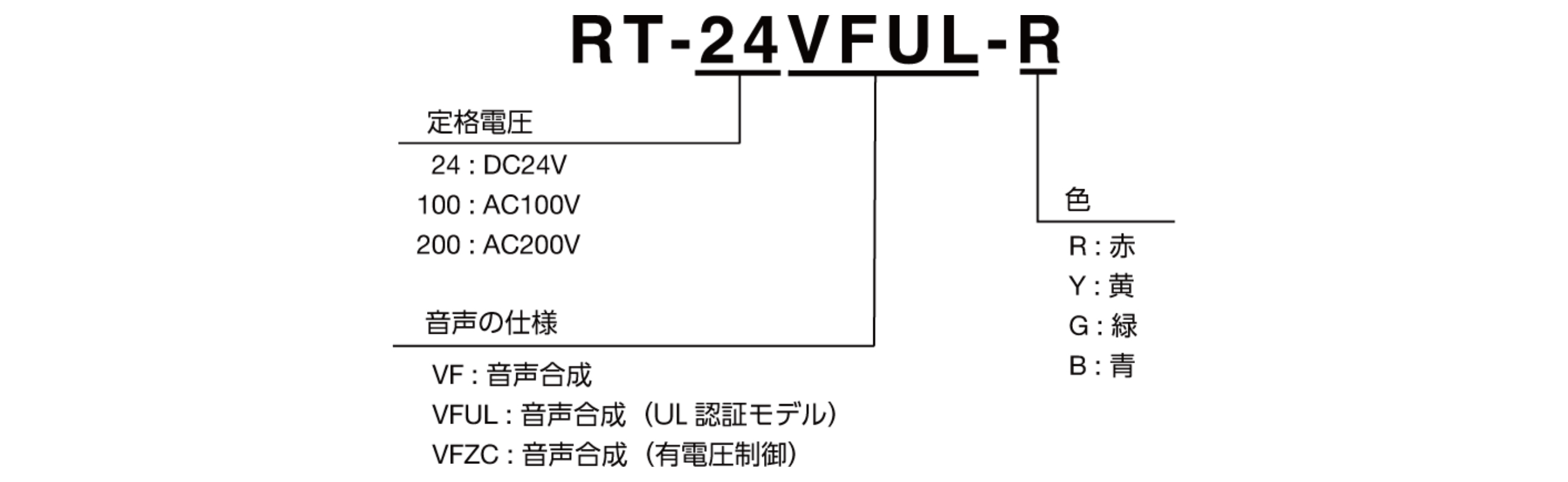

モデルコード

製品リスト

型式 定格電圧 UL対応 有電圧制御 色
RT-24VF-R/Y/G/B DC24V     赤 / 黄 / 緑 / 青
RT-100VF-R/Y/G/B AC100V     赤 / 黄 / 緑 / 青
RT-200VF-R/Y/G/B AC200V     赤 / 黄 / 緑 / 青
RT-24VFUL-R/Y/G/B DC24V ●   赤 / 黄 / 緑 / 青
RT-100VF-R/Y/B+V0222 AC100V   ● 赤 / 黄 / 青

※有電圧制御仕様は、AC100Vのみ。
※UL認証モデルは、DC24Vのみ。

>>WEBカタログ

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

（※）マイページ新規登録が必要です。　本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

（※）マイページ新規登録が必要です。　本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

取扱説明書

2D CAD / 3D CAD（※）

CE,UL 適合宣言書（※）

製品仕様書（※）

RT-24VF  

RT-24VF  

※　「所要数」は、1台あたりに必要な数量を表します。
※　各種補修パーツは“1”単位からご購入いただけます。（一部を除く）
※　各｢白熱電球」は発注単位が“10”となります。
※　写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球　24V20W　1箱　10個入　　
D02402003-F1 1

電球形状：G18/BA15S
グローブ　赤
A31110018-1F1 1
グローブ　黄　
A31110018-2F1 1
グローブ　緑　
A31110018-3F1 1
グローブ　青　
A31110018-4F1 1
グローブパッキン　
C33410001-F1 1
モータ組立　10AB2Kプーリ
M02201022-112F1 1

モータ銘板の印字は『SMB-10AB2K』です。
モータ交換は半田付け作業が必要となります。
ロータゴム
A51120008-F1 1

外径Ф70mm 高さ3mm 　　
反射鏡　
A41110004-F1 1
ゴム足組立
A81110008-F5 3
RT-100VF   RT-200VF  

RT-100VF  

RT-200VF  

※　「所要数」は、1台あたりに必要な数量を表します。
※　各種補修パーツは“1”単位からご購入いただけます。（一部を除く）
※　各｢白熱電球」は発注単位が“10”となります。
※　写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球　12V15W　1箱　10個入
D01201503-F1 1

電球形状：G18/BA15S
グローブ　赤
A31110018-1F1 1
グローブ　黄　
A31110018-2F1 1
グローブ　緑　
A31110018-3F1 1
グローブ　青　
A31110018-4F1 1
グローブパッキン　
C33410001-F1 1
モータ組立　10AB2Kプーリ
M02201022-112F1 1

モータ銘板の印字は『SMB-10AB2K』です。
モータ交換は半田付け作業が必要となります。
ロータゴム
A51120008-F1 1

外径Ф70mm 高さ3mm 　　
反射鏡　
A41110004-F1 1
ゴム足組立
A81110008-F5 3

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト（以下、「当社」といいます。）および／または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトｗｅｂメンバーの登録者である本サイトの利用者（以下、「利用者」という。）は、本サイトからダウンロードしたデータ（以下、「ダウンロードデータ」という。）を、『データのダウンロードご利用の条件』（以下、「本規約」といいます。）に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ（以下、「公開データ」という。）および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ（以下、「音声データ」といいます。）またはソフトウェアのデータ（以下、「ソフトウェアデータ」といいます。） は、当社製品の使用者である利用者が、当社製品へデータ転送し、および／または当社製品上でのみ「音声データ」および／または「ソフトウェアデータ」を使用すること。
  2. 当社のＣＡＤのデータ（以下、「ＣＡＤデータ」といいます。）または当社の製品仕様書のデータ（以下、「製品仕様書データ」）といいます。）、当社製品のCEやULなどの規格宣言書／証明書データ（以下、「宣言書／証明書データ」といいます。）は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および／または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「３．目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「３．目的」に従う場合を除き、他社製品上で使用および／または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「ＣＡＤデータ」は、当社製品の仕様および／または性能を保証しないこと。
  7. 「ＣＡＤデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「ＣＡＤデータ」は、ＣＡＤデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のＣＡＤソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「ＣＡＤデータ」について

  1. 「ＣＡＤデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません｡製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください｡
  2. 「ＣＡＤデータ」のうち、二次元データは、DXF形式（Ver.R12/LT2）でご提供いたします。
  3. 「ＣＡＤデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書／証明書データ」について

「宣言書／証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書／証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った／行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害（データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む）が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。

よくあるご質問

  • 回転灯共通・表示灯共通
    無電圧A接点で作動する製品はありますか。

    次の各製品は無電圧A接点で作動します。
    ご使用に際しては、各製品の製品仕様書や取扱説明書等で接点容量をご確認ください。

    　●回転灯・・・・・SFシリーズ、RTシリーズ、RFT型、RFV型
    　●積層回転灯・・・KJS型、KES型、KJT型
    　　　　　　　　　　　 ・KJ型(KJ-110型とKJ-120型 および 定格電圧DC24V仕様は除きます)
    　●表示灯・・・・・SLシリーズ、NE-M1A型、PES-A型、PEW-A型、KHE型、KPE-A型
    　●積層信号灯・・・積層信号灯の内、次の機種や仕様は無電圧A接点ではありません。
    　　　　　　　　　　　 ・HSST型、KUS-FC/C型、定格負荷電圧DC24V仕様の点灯回路
    　　　　　　　　　　　 　積層信号灯を選定いただく際は、上記に該当する製品は選定対象から
    　　　　　　　　　　　 　除外してください。
    　　　　　　　 > 詳しくみる

  • SC2W型・FE20A型・回転灯
    駐車場の出入口に歩道があり、車が出庫する際に歩道を通行中の人に
    知らせるにはどの製品を使用すれば良いですか？
    また、その製品の配線例も教えてください。

    駐車場の出入口で車が出庫するときに、歩道を通行中の人に知らせるには、
    ビームセンサFE20A型 と コントロールボックスSC2W型 を使用して報知することができます。
    SC2W型の方向判別機能を利用することにより、車が出庫するときにのみ報知することができます。



    下記に、コントロールボックスSC2W型 の方向判別機能を使用し、車の出庫時にのみ
    回転灯を動作さて報知する場合の結線例、および設定スイッチの設定方法について説明いたします。

    　●AC100Vの入り切りで動作させるタイプの回転灯（例：SK□-M2型）
    　●信号線の制御によって回転灯と音・音声で報知するタイプの音声合成回転灯（例：RT-100VF型）
    それぞれの配線例を説明いたします。
    選定されます回転灯や表示灯のタイプにより、どちらかの配線方法でご使用ください。

    　　注１: SC2W型は屋内専用ですので、屋外に設置される場合はボックスなどに納めてください。
    　　注２: FE20A型のゾーン1とゾーン2の間隔は、2m以上必要です。

    下の配線例を拡大する場合はこちら


    詳細は FE20A型・SC2W型 の取扱説明書をご参照ください。
    なお、配線例やスイッチ設定など設置の詳細情報は、SC2W型の取扱説明書に記載しています。

    無料サンプル機 もご用意しています。


    このページのトップに戻る

    > 詳しくみる
  • 回転灯全般
    モータの寿命はどれくらいですか？（車両用製品を除く）
    参考値は以下の通りです。 (※保証値ではございません。)

    電圧の変動、振動、ご使用方法、設置環境などにより変動いたしますのであくまで目安と
    お考えください。

    ＜モータ寿命の参考値＞
    【ブラシレスモータ使用機種】
    　 RLR型、SKH-M1、M2型

    　 →約20,000時間

    　 KES(B)型

    　 →約5,000時間

    【ブラシ付きモータ使用機種】
    　 KG型､KJ(B)型､KJS(B)型､RH(B)型､RHE(B)型､RLE型､RS型､RU型､RUP型､RV型､RWM型､
    　 SKC型､SKH-A型､ SKHB-A型､SKH-EA型､SKHE型､SKL-A型､SKLB-A型､SKLS-A型､SKP-A型､
    　 SKR-A型､SKV-A型､WH(B)-A型

    　 →約4,000時間 > 詳しくみる

  • LKEH-FV・RT-VF・RT-VFZC・RFV・BSV・BDV・BKV・EHV・FV-511A・PV-127A・FV-127JP
    MP3音声合成報知機へ音声データを入れて鳴らすには、どのような方法があるか、
    購入前・購入後、それぞれの場合の概要を教えてください。

    ★報知機本体を発注する際の選択肢 　→　 下記、【Ａ】・【Ｂ】・【Ｃ】を参照。
    ★納入後の報知機に音声登録・変更する場合の選択肢 　→　 下記、【Ｂ】・【Ｃ】を参照。


    【Ａ】製品本体のメモリに音声登録を完了させた状態で出荷
    　 ●製品注文時にメッセージ内容・CH番号を指定してください。
    　 ●標準メッセージの音声については録音費用は発生しません。
    　 　※ 標準メッセージは音声メッセージサービスを参照してください。
    　 ●特注メッセージは別途アナウンサ録音料金が発生します。


    【Ｂ】報知器を納入後にお客様にて登録・変更
    　 ●SDカード(１)、ソフト「プレイリストエディタ2」(２)、音声データ(３) を使います。
    　 ●（１）SDカード型式：SDV-2GP型
    　 ●（２）ソフト「プレイリストエディタ2」はホームページでWEBメンバー登録のうえ、
    　　　　「マイページ」にログインし、「ソフトウエアダウンロード」から入手してください (無償)。
    　 ●（３）音声データは、次の登録ができる条件を満たすものを準備してください。
    　　　　・MPEG1-Audio Layer (MP3) 形式
    　　　　・ビットレート＝64kbps　/　サンプリング周波数＝44.1kHz
    　　　　・ファイル名＝半角英数字8文字以内 (記号は「-」「_」のみ)
    　　※ホームページの「音声メッセージサービス」(標準メッセージデータ、無償) が
    　　　使用可能です。
    　 ●SDカードを本体に挿して登録する際は、
    　　　EHV型以外　・・・　DATAフォルダ+「playlist.slp」
    　　　EHV型　　・・・・　「playlist.pkg」のみをSDカードに入れておいてください。

    《参考リンク》
    　　ご利用ガイド
    　　How to動画


    【Ｃ】SDカードに音声データを入れて登録準備をした状態で出荷
    　 ●SDカード型式：SDV-2GP-＊＊＊　(＊＊＊は音声データのＣＨ数により変化)
    　 ●SDカード注文時に音声内容・CH番号を指定してください。
    　 ●標準メッセージの音声については録音費用は発生しません。
    　 　　※標準メッセージは音声メッセージサービスを参照してください。
    　 ●特注メッセージは別途アナウンサ録音料金が発生します。
    　 ●本体にSDカードを挿して製品本体のメモリに登録してください。

    > 詳しくみる
  • ＭＰ３音声合成報知器
    SDカードを使用して本体に音声データを転送するとエラーとなる。

    「SDカード」・「音声データ」・「プレイリストファイル」・「ＳＤカードの作成方法」
    ・「製品への登録方法」が正しいのかをご確認ください。
    ※詳しくは添付資料参照。

    > 詳しくみる
