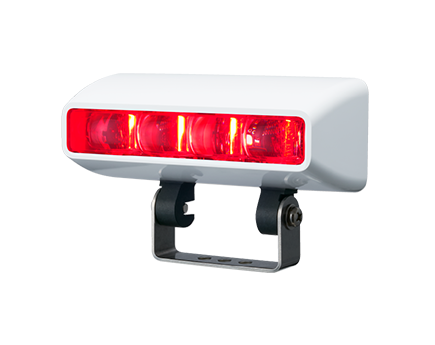

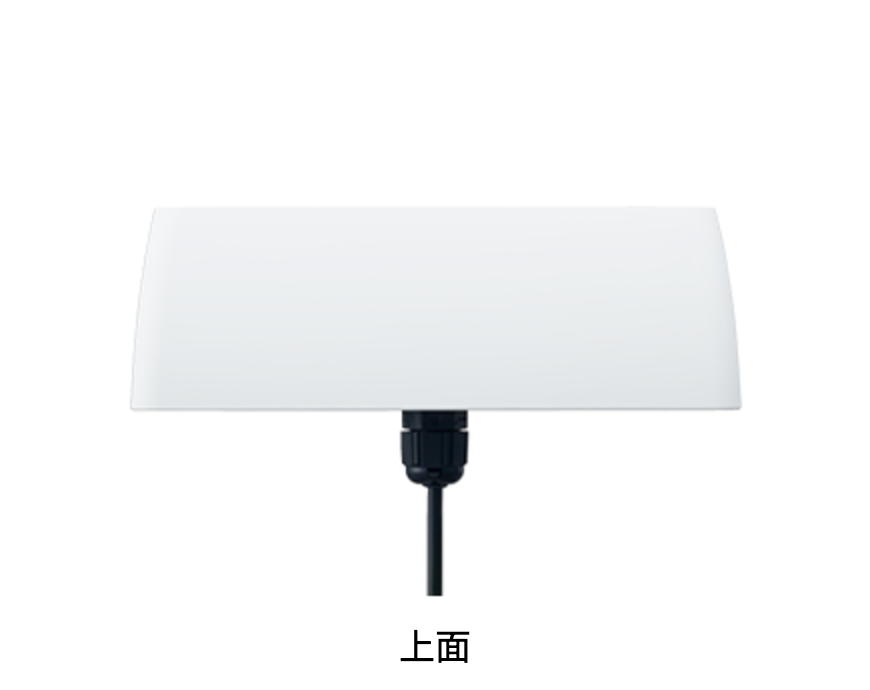

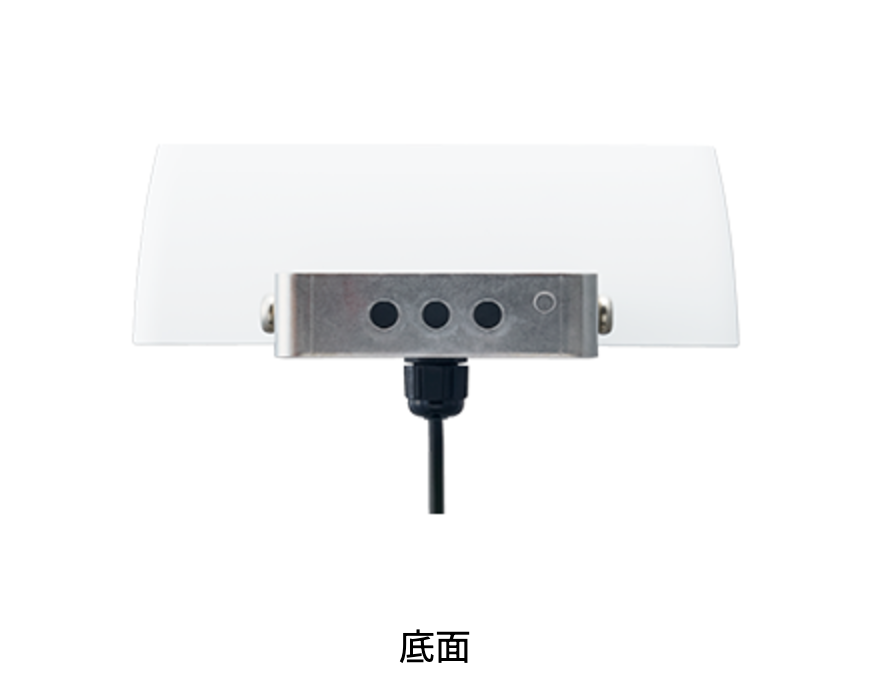

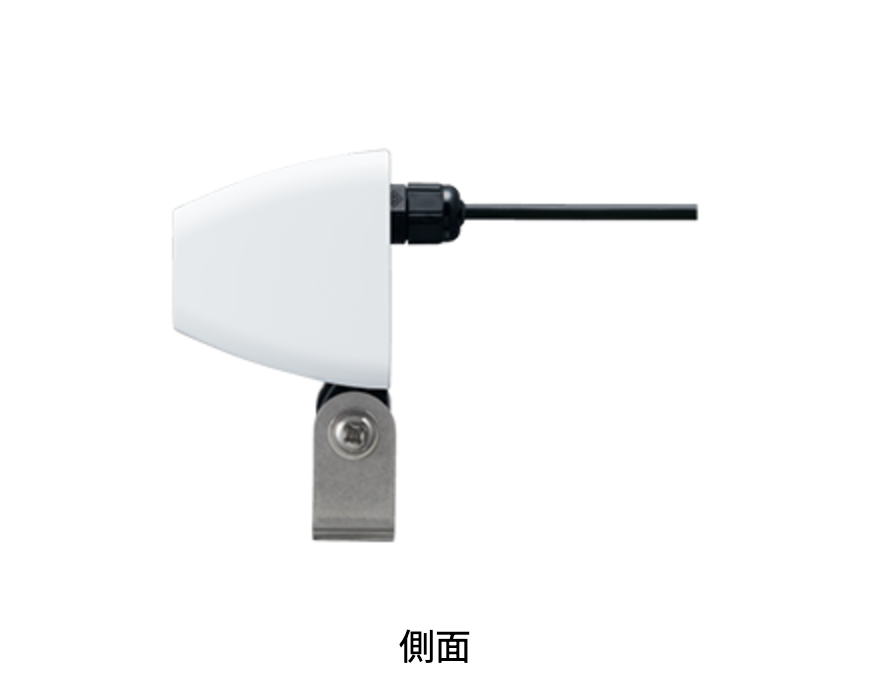

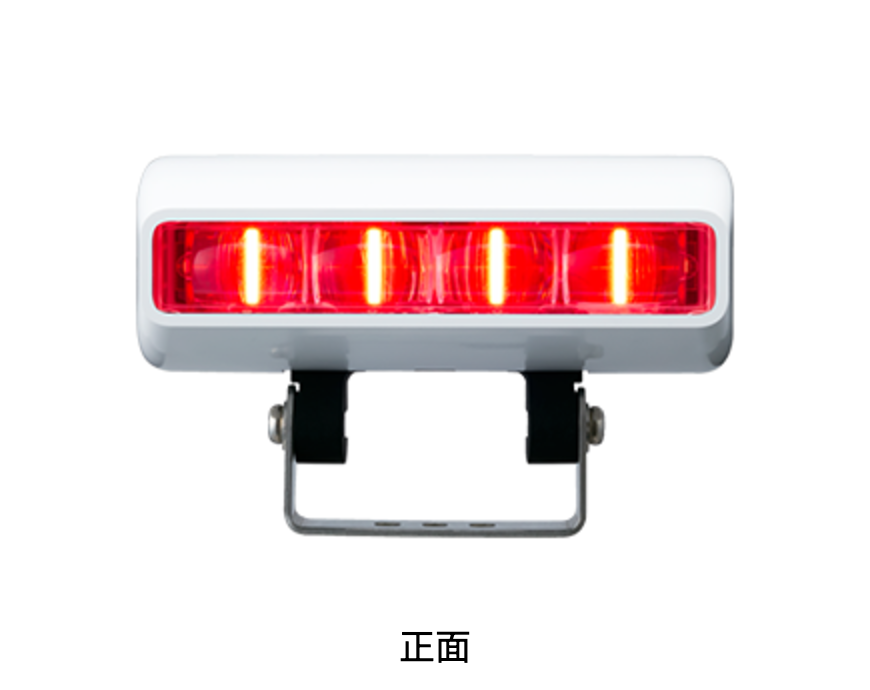

ラインライト
LLA
視覚へダイレクトに警告する床面照射ライト。
赤いラインでAGV・AMRの走行ルートや危険エリア・立入注意エリアを見える化します。光度1,000cdの均一照射、防水防塵IP65、耐振動性45m/s²で、製造現場の安全性と生産性の向上に貢献します。
- 接点制御
- 点灯
- ラインライト
- 屋内
- IP65
- 赤
特長
ラインライト LLAシリーズは、視覚へダイレクトに警告する床面照射ライトです。光による危険エリア表示で、作業者が安心して働ける職場環境づくりをサポートし、誰でもわかる表示で5S活動の推進や作業ルールの定着にも役立ちます。
主な特長

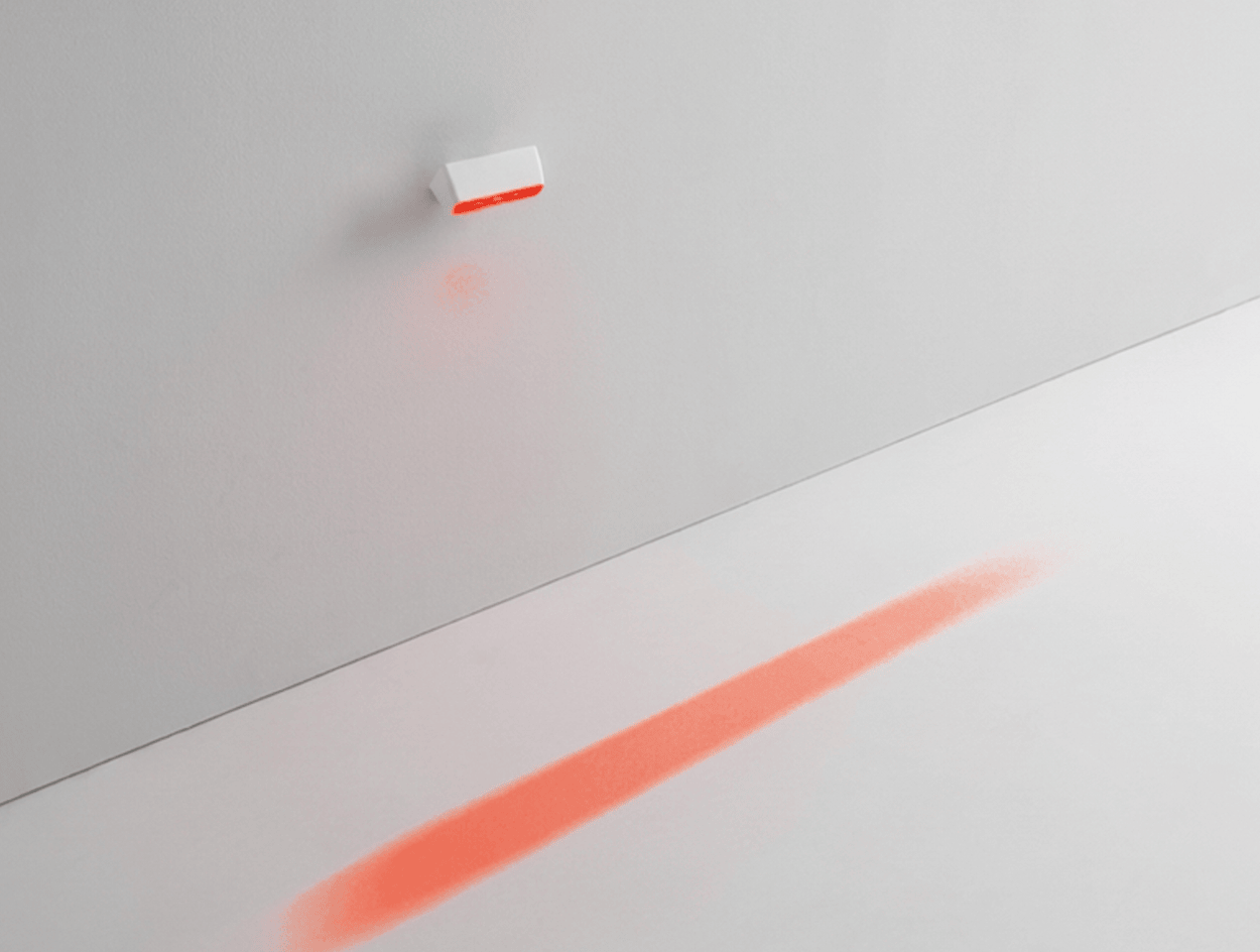

床面に赤いラインを照射し、AGV・AMRの走行ルートや危険エリアを見える化

AGV・AMR等の走行ルートをはじめ、生産設備や物流エリアの危険箇所・立入注意エリアを赤いラインで見える化できます。直感的な注意喚起により、接触事故やヒヤリハットの削減に貢献します。
センサの検知エリアを光で見える化し、無駄な減速・停止を防いで稼働率を向上

区画表示・動線管理を光でスマートに。目に見えないセンサの検知エリアを見える化することで、作業者の生産設備への不要な接近による無駄な減速・停止を防ぎ、稼働率を向上させます。

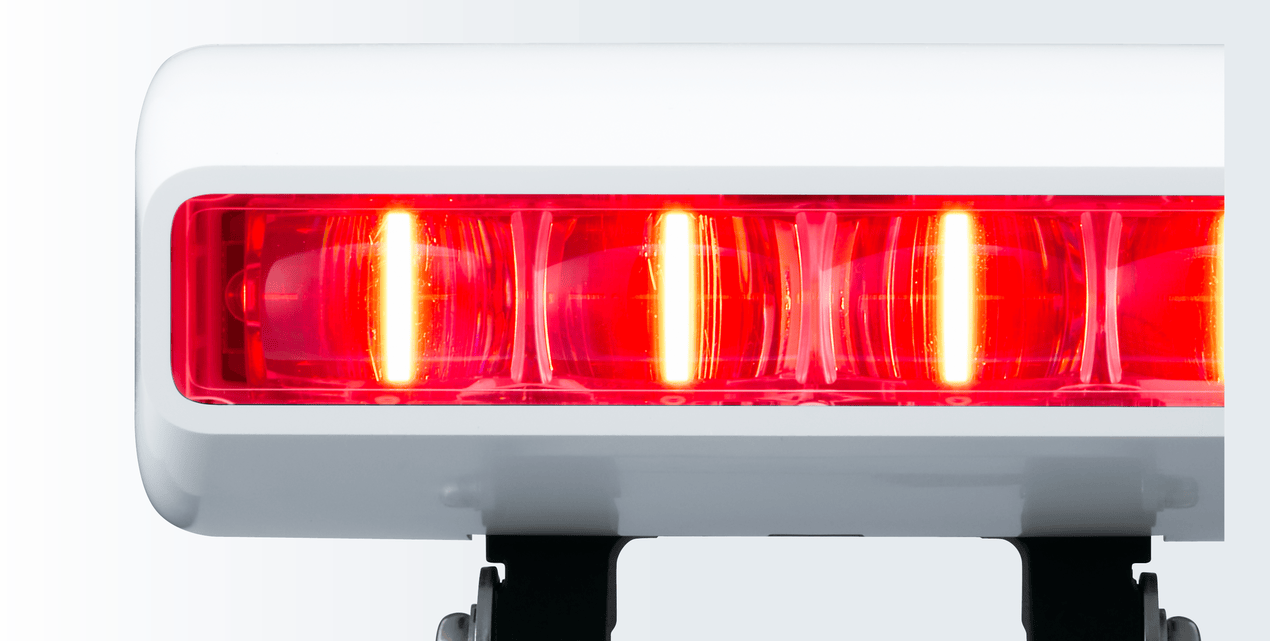

光度1,000cdの均一照射を実現する、つなぎ目のないフラットサーフェースデザイン

高い視認性を実現する光度1,000cdの均一照射です。レンズ面はつなぎ目のないフラットサーフェースデザインで、赤いラインをむらなく照射します。

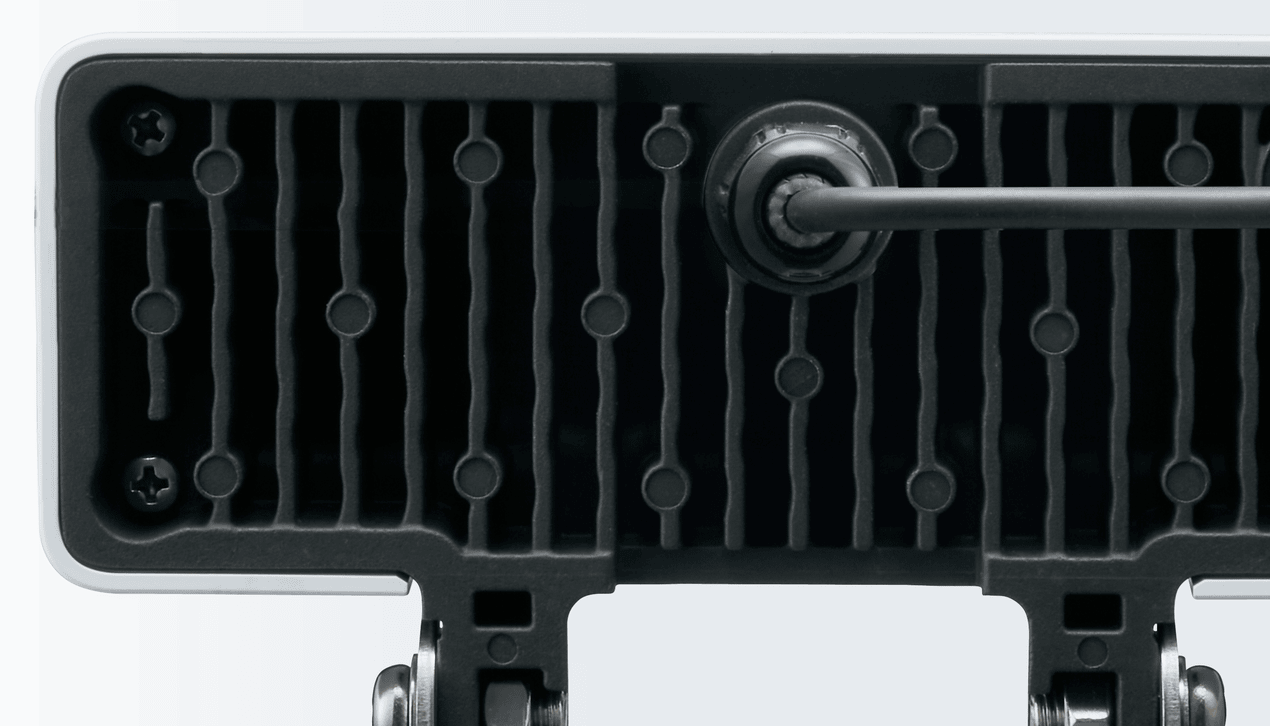

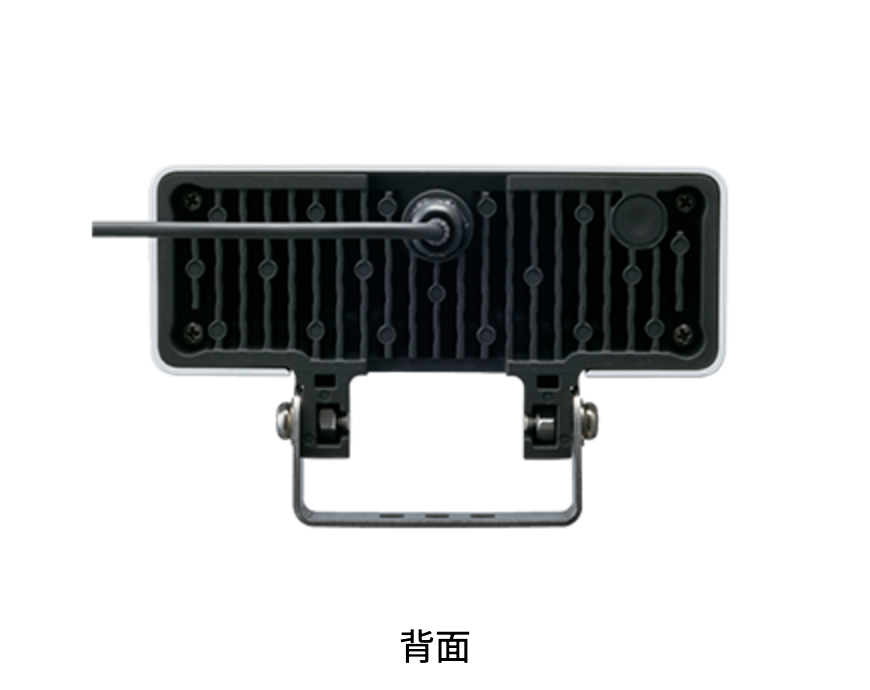

長時間照射を実現する独自の放熱構造

独自の放熱構造により、長時間の照射を実現します。
点灯中・消灯直後はベース部に触れず、背面の放熱空間を確保してください。
防水防塵IP65・耐振動性45m/s²で製造現場の環境に対応
保護等級はIP65(IEC 60529)、耐振動性は45m/s²を確保し、製造現場の環境に対応する耐環境性能を備えています。
保護等級IP65はケーブル先端部を除きます。

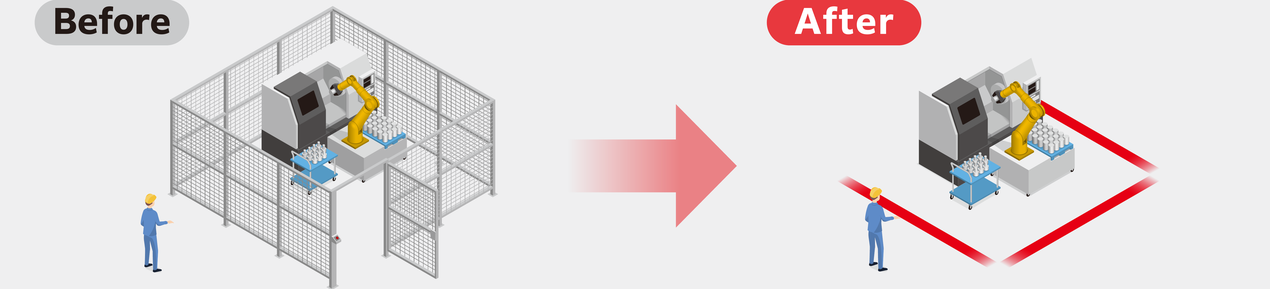

製造現場の変化
安全エリアを「物理的に区切る」から「光で見える化する」へ

設備や動線の変化に合わせて、製造現場の区画づくりにも柔軟性が求められています。ラインライト LLAなら、安全エリアを光で見える化できます。
使用事例
赤いラインで危険とルールを見える化します。

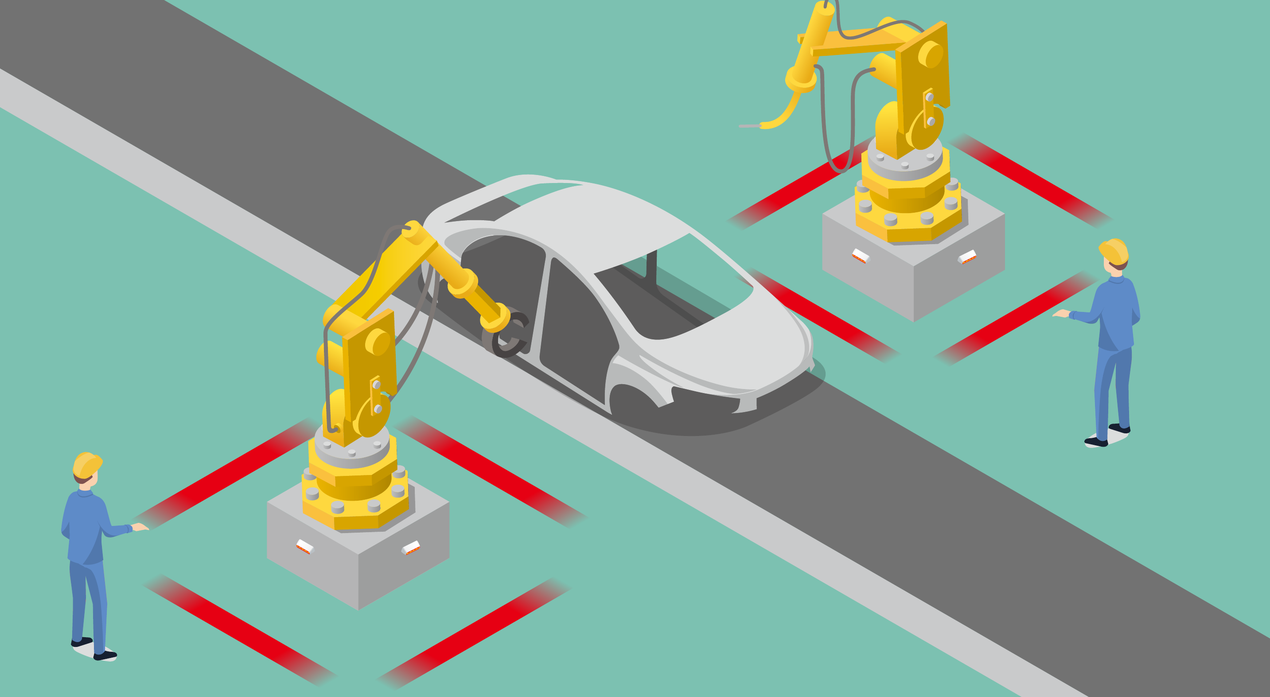

協働ロボットまわりの危険エリア表示

協働ロボットの周囲に赤いラインを照射し、危険エリアとルールを見える化します。

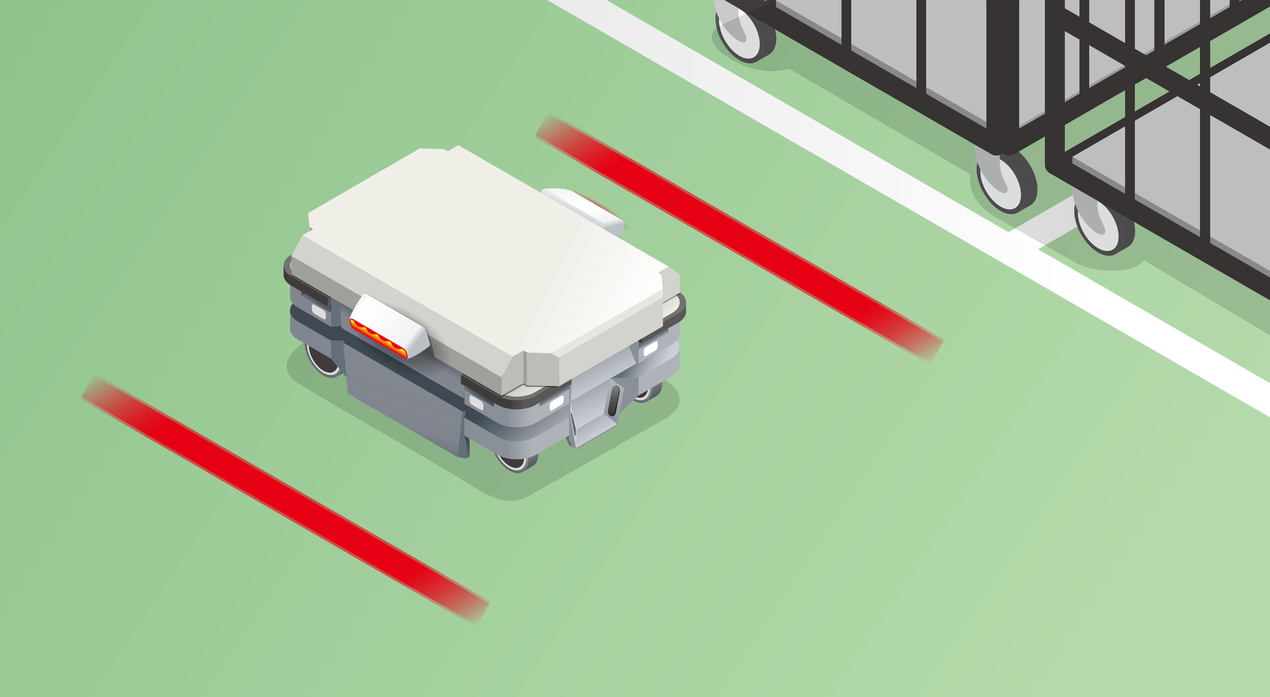

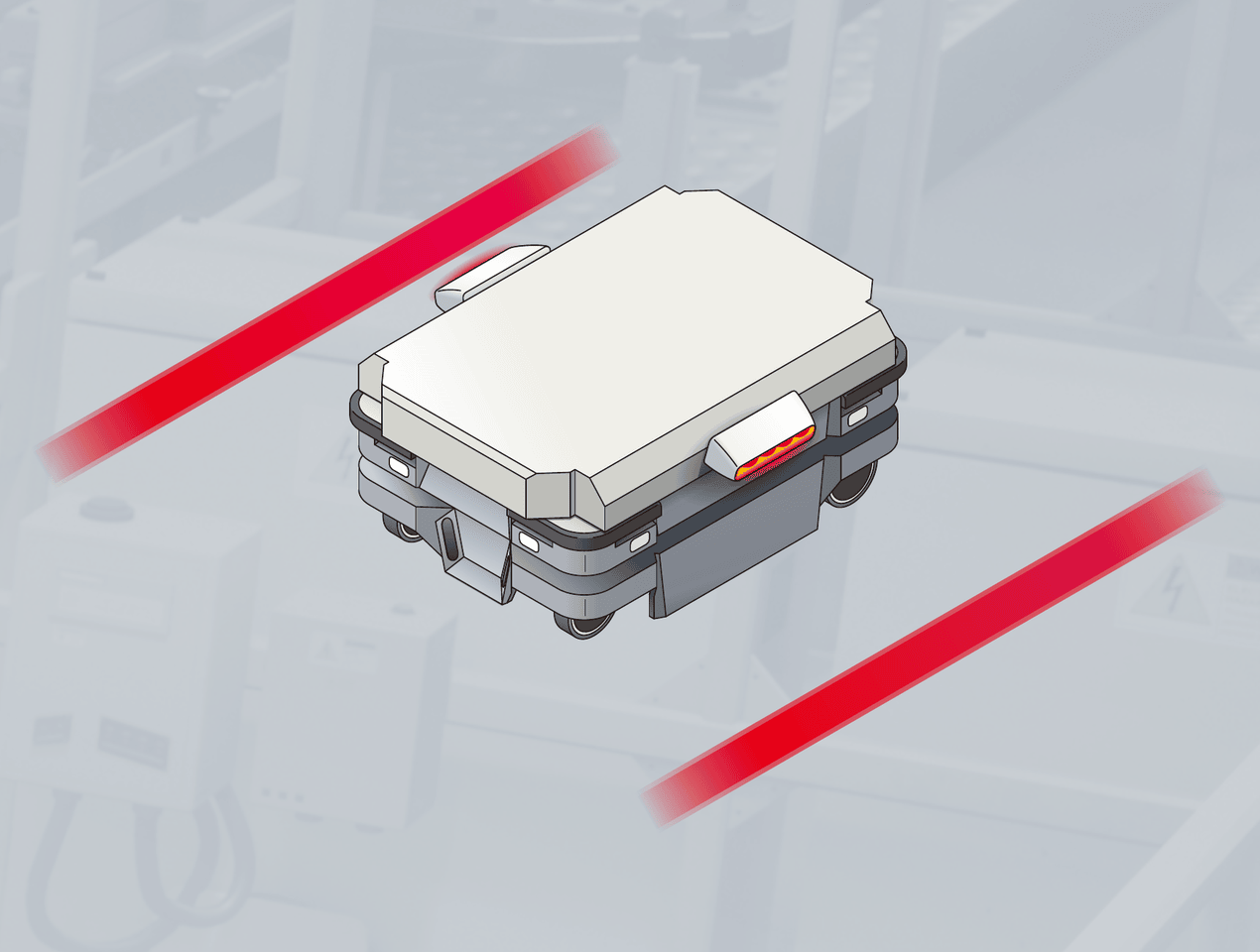

AGV・AMRの走行ルート表示

AGV・AMRの走行ルートを赤いラインで見える化し、周囲の作業者に直感的な注意喚起を行います。

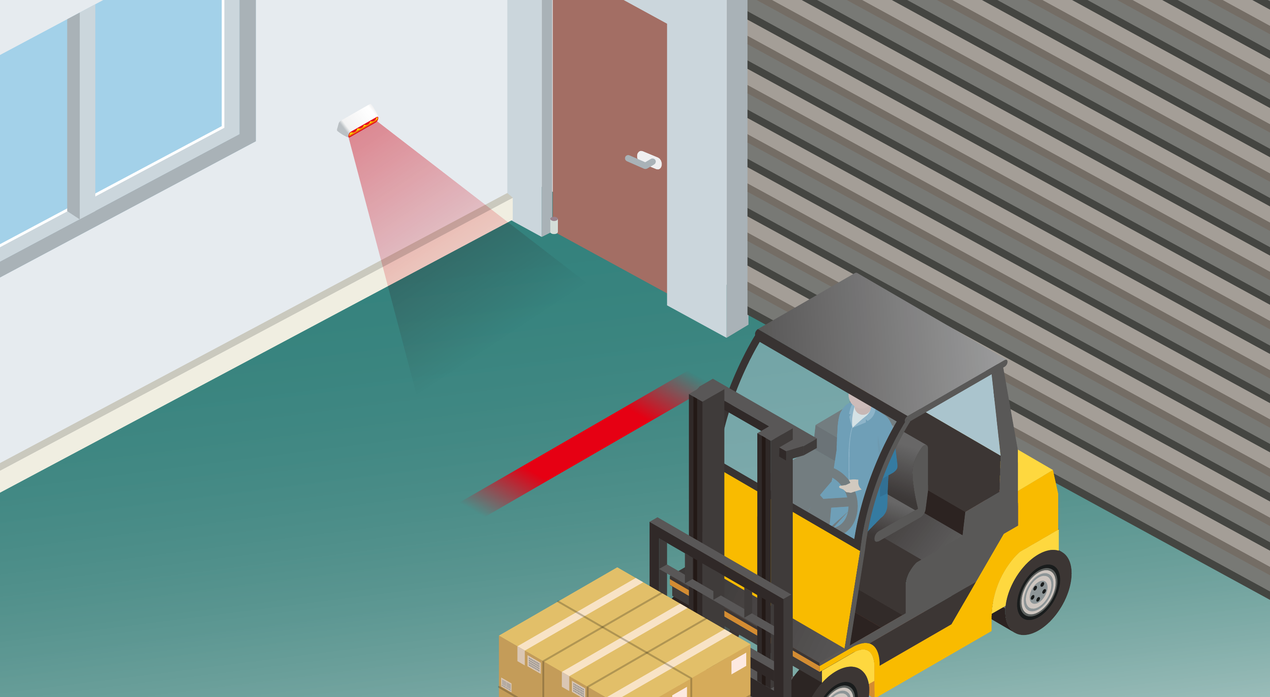

搬入搬出口の立入注意エリア表示

搬入搬出口の立入注意エリアを赤いラインで見える化し、接触事故やヒヤリハットの削減に貢献します。

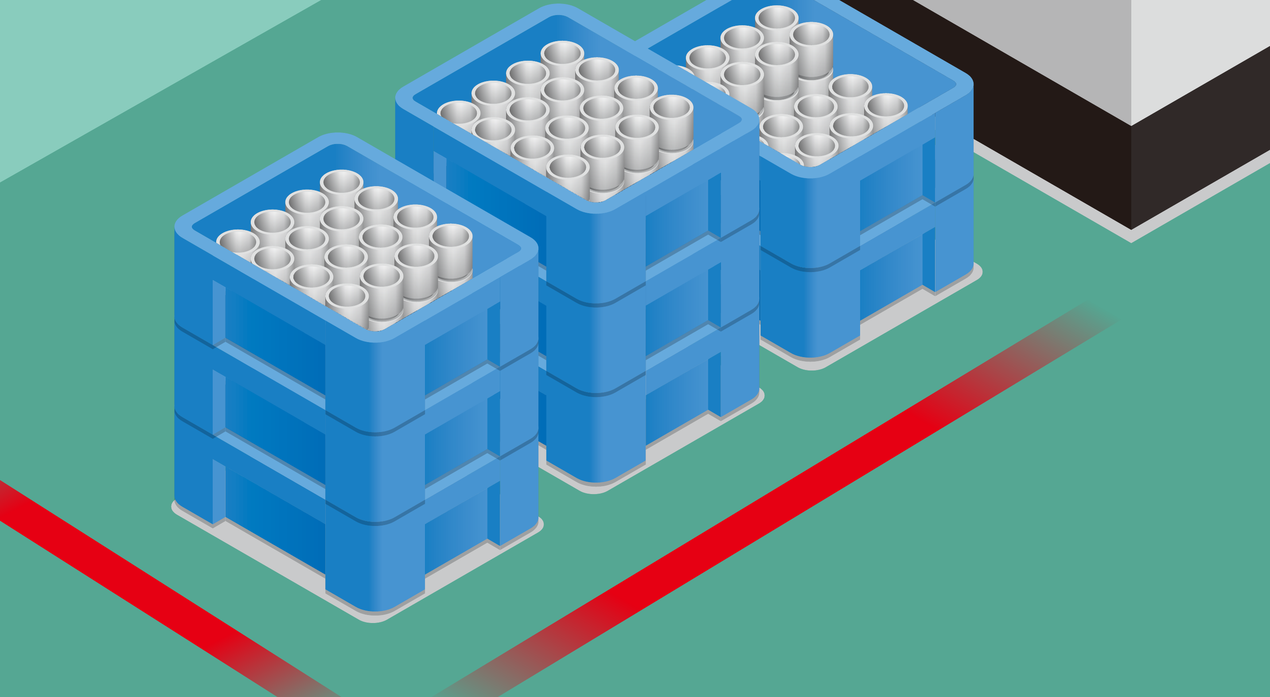

部品置き場の区画表示

部品置き場の区画を赤いラインで見える化し、5S活動の推進や作業ルールの定着に役立ちます。

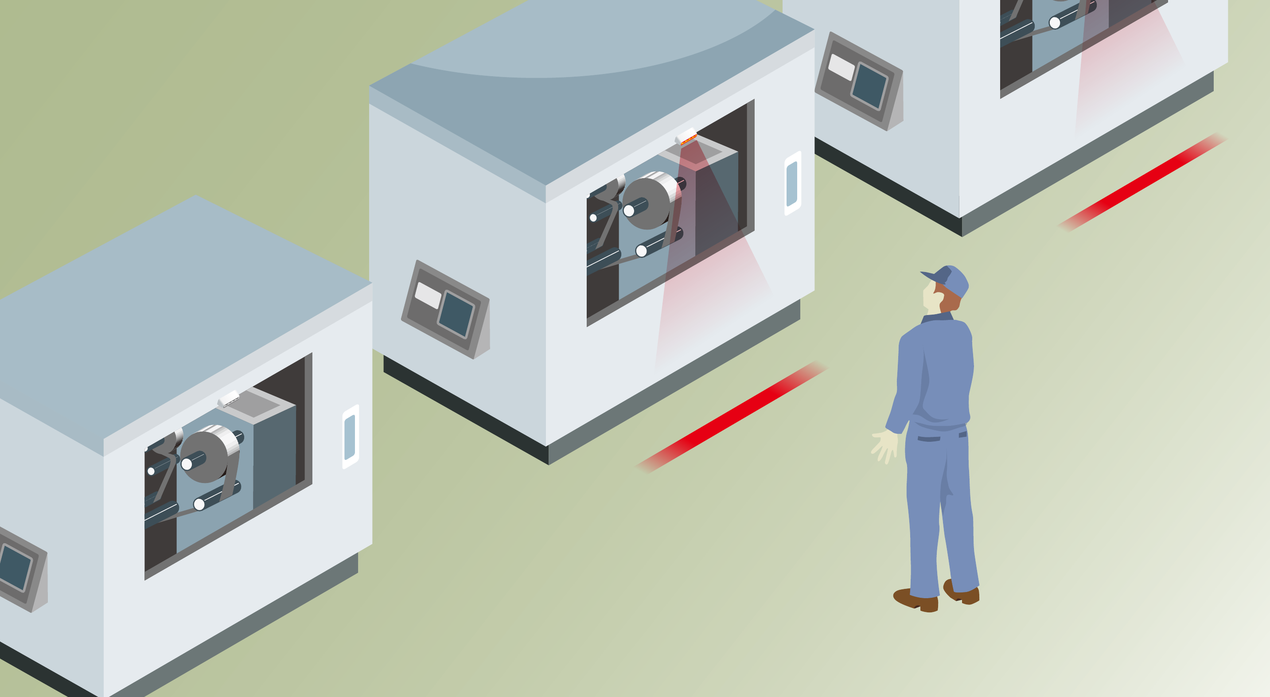

加工設備まわりの危険箇所表示

加工設備まわりの危険箇所を赤いラインで見える化し、作業者の接近に注意を促します。

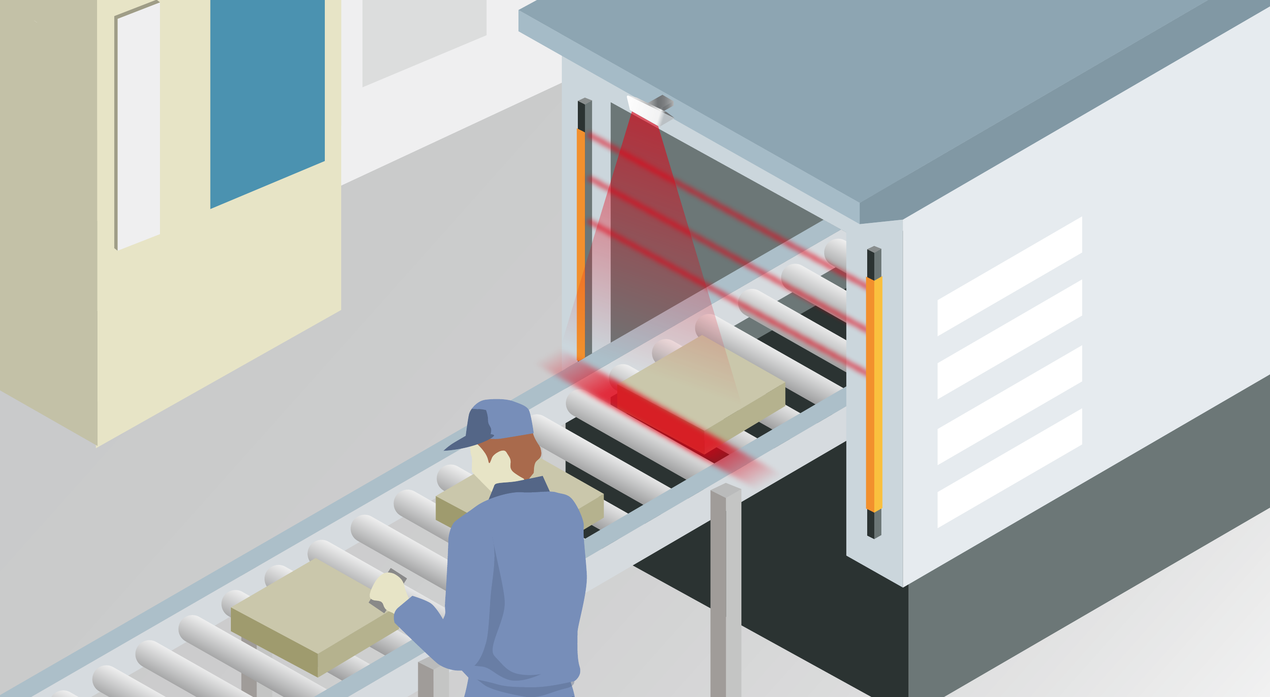

ライトカーテンとの連動によるセンサ検知エリアの表示

目に見えないライトカーテンの検知エリアを赤いラインで見える化し、作業者の不要な接近を防ぎます。

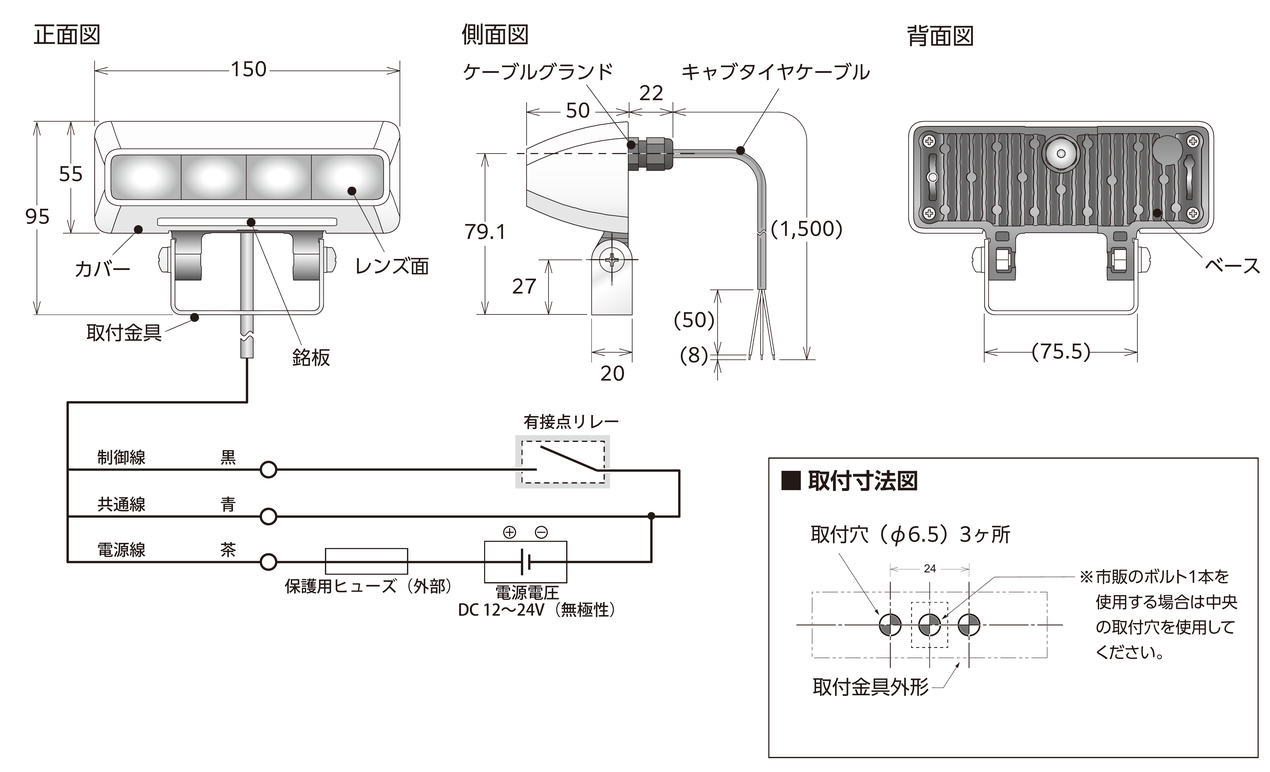

外観図・配線図

図中の寸法の単位はmmです。電源電圧はDC 12〜24V(無極性)で、制御線(黒)・共通線(青)・電源線(茶)を接続します。取付穴(φ6.5)は3ヶ所です。
市販のボルト1本を使用する場合は、中央の取付穴を使用してください。配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。

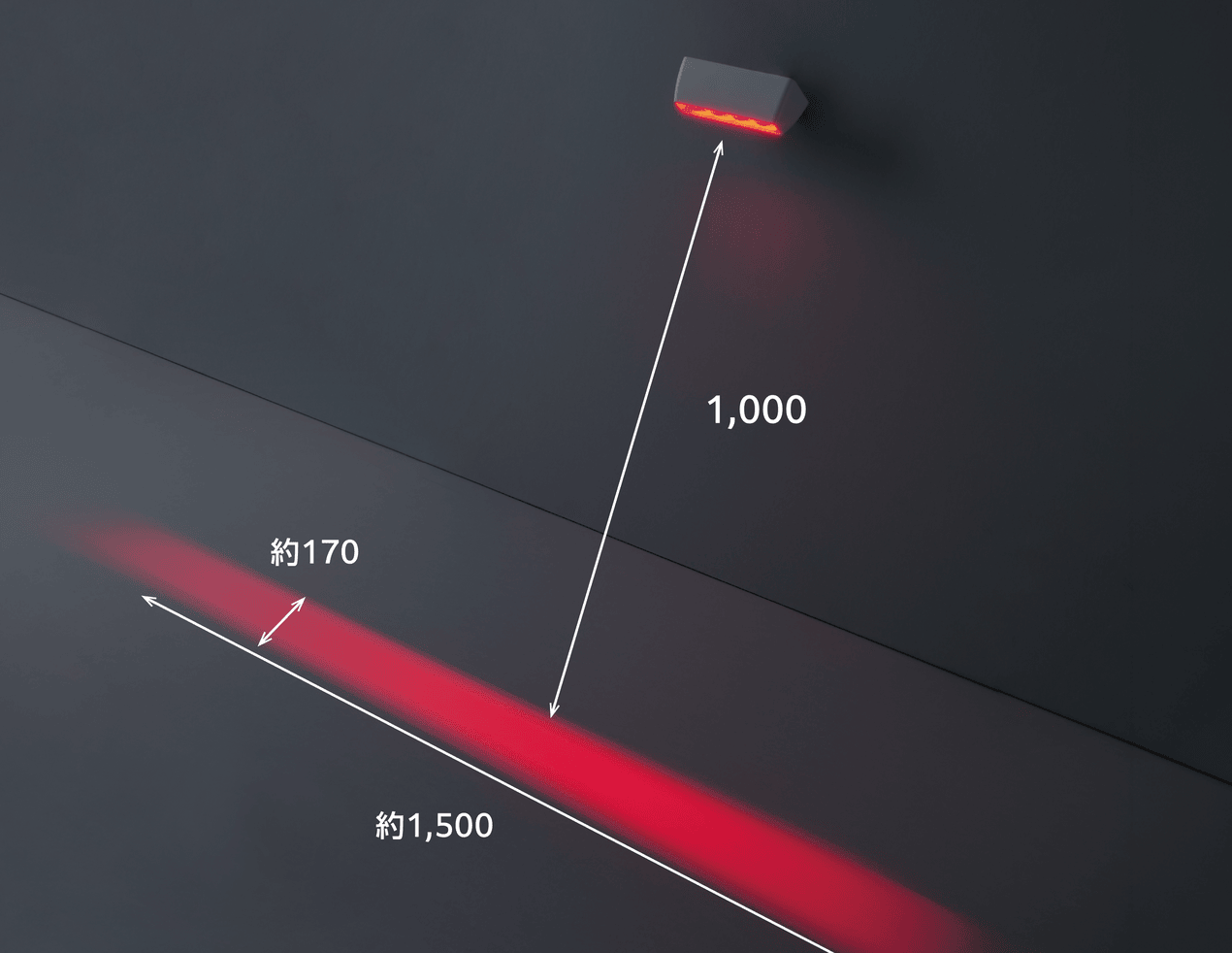

照射イメージと照射範囲

照射距離1,000mm、取付角度45°で照射した場合の照射範囲は、約1,500mm×約170mmです。図中の寸法の単位はmmです。
モデルコード
モデルコード

製品リスト
| 型式 | 定格電圧 | 接続方法 | カバー色 | 発光色 |
|---|---|---|---|---|
| LLA-M1TJNNW-R | DC24V | ケーブル接続 | ホワイト | 赤色 |
