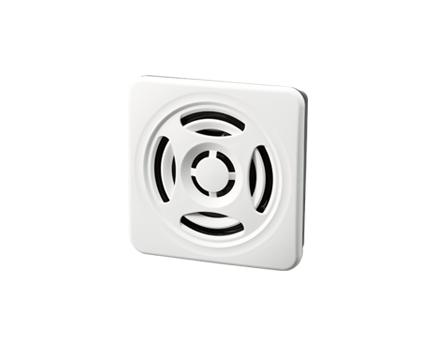

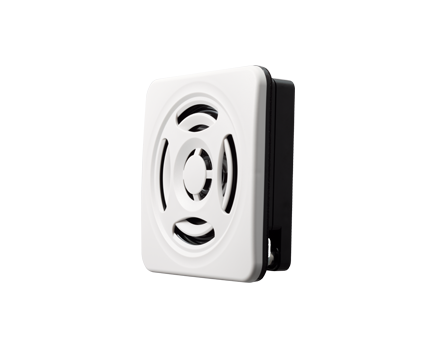

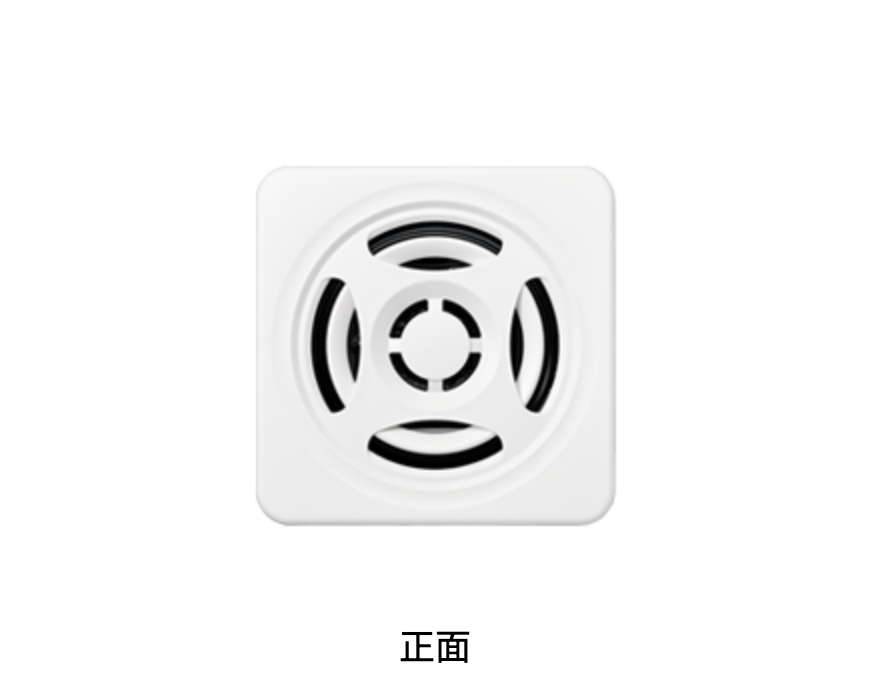

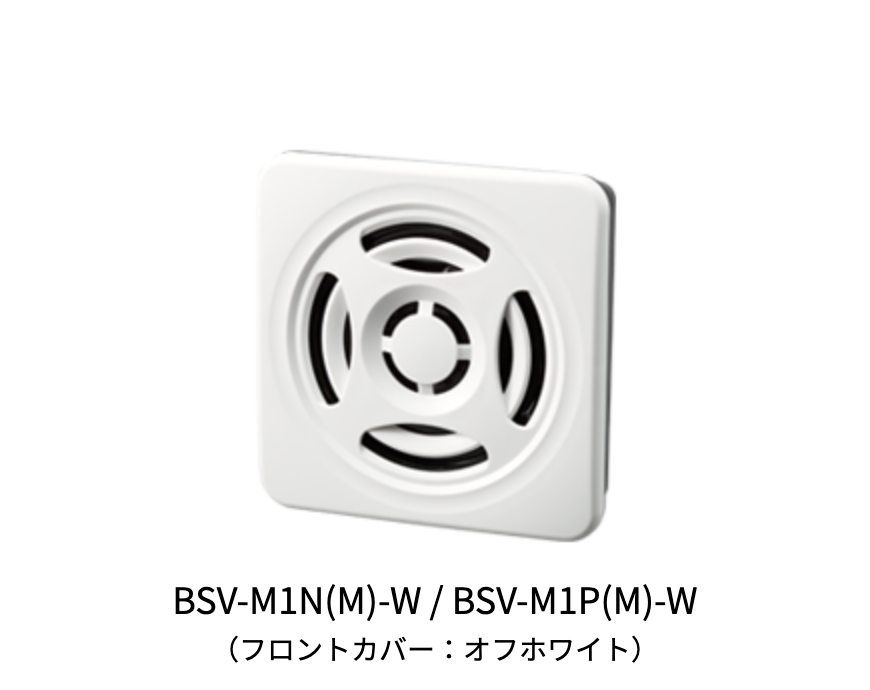

薄型音声報知器
BSV

パネル取付け・壁面取付けの2通りに対応する薄型音声報知器。
奥行19.9mm、最大103dB。USB Type-C接続とPATLITE Audio Builderで、メッセージ・アラーム・メロディを最大15トラックまで自由に設定できます。

  • 接点制御
  • □75
  • アラーム
  • メロディ
  • 音声合成
  • 音声合成報知器
  • 99dB (パネル取付)
  • 103dB (壁面取付)
  • 屋内
  • 屋外
  • 壁取付
  • パネル取付
  • IP54 (パネル取付)
  • IP20 (壁面取付)

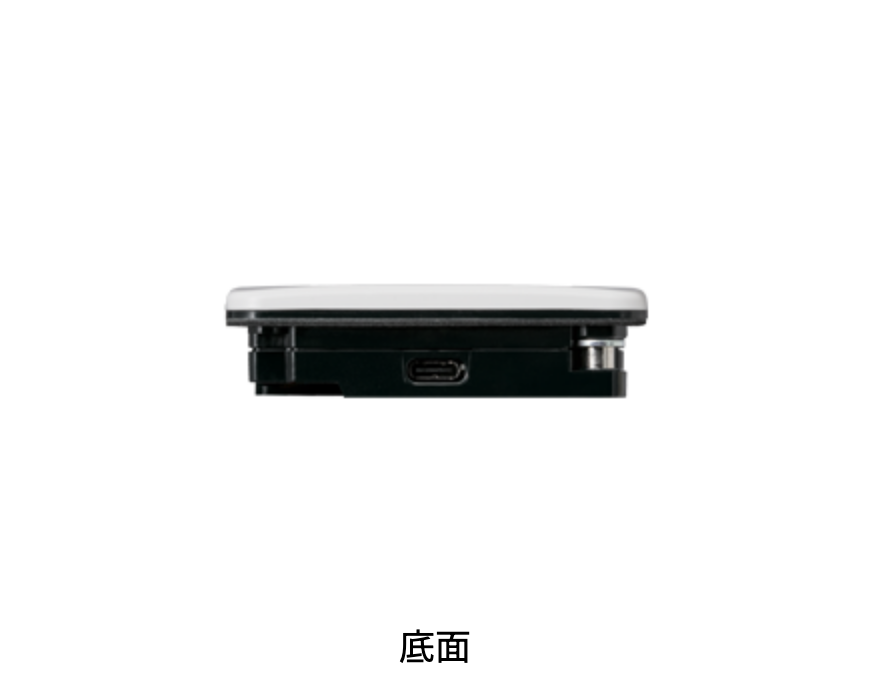

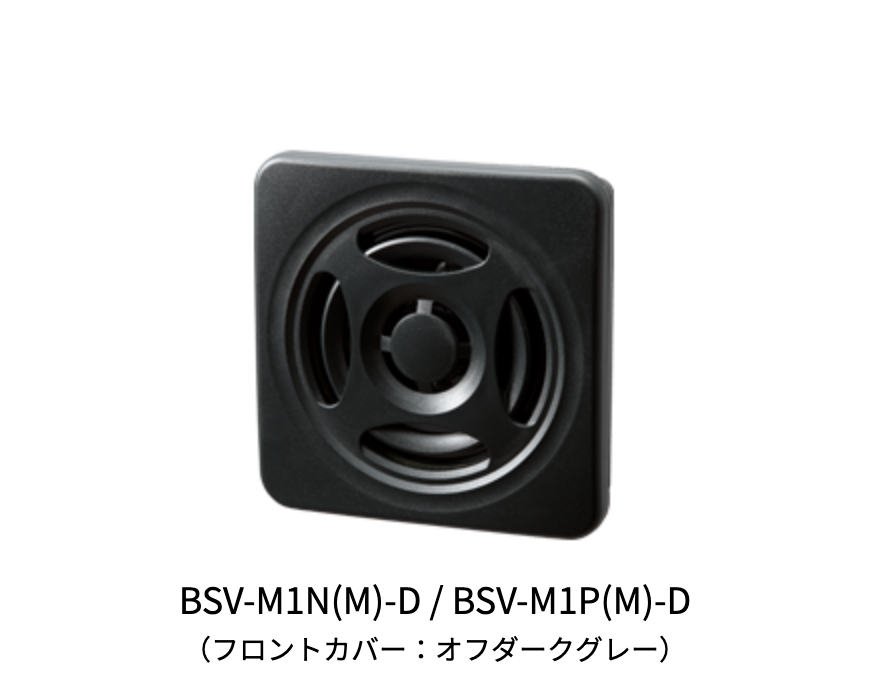

  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV
  • 薄型音声報知器 BSV

主な特長

省スペース化に貢献する奥行19.9mmの薄型設計

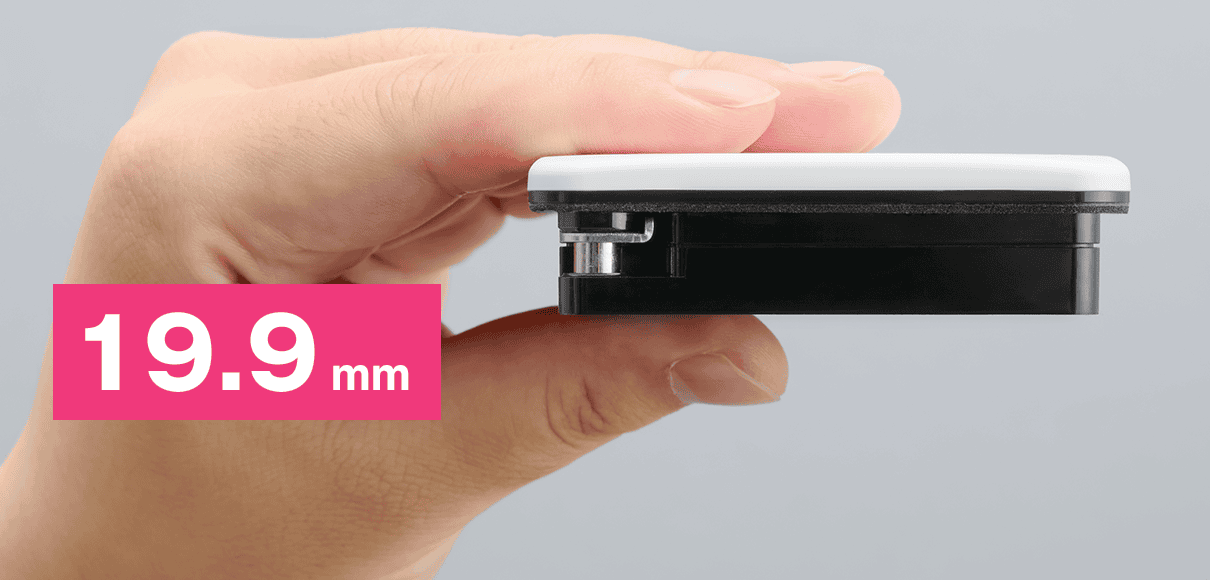

奥行19.9mmの薄型デザイン

製品の奥行寸法はわずか19.9mm。コンパクトなデザインでありながら大音量報知を実現しました。制御盤や壁面の限られたスペースにも無理なく設置できます。

設置環境に合わせて選べる2通りの取付けと最大103dBの大音量

パネル取付けと壁面取付けの2通りに対応し、音圧レベルはパネル取付け時99dB、壁面取付け時103dB※1 。保護等級はパネル取付け時 IP54、壁面取付け時 IP20 で、パネル取付けなら屋外にも設置できます※2 。取付方向は正方向・横方向・逆方向のいずれにも対応します。

パネル取付け

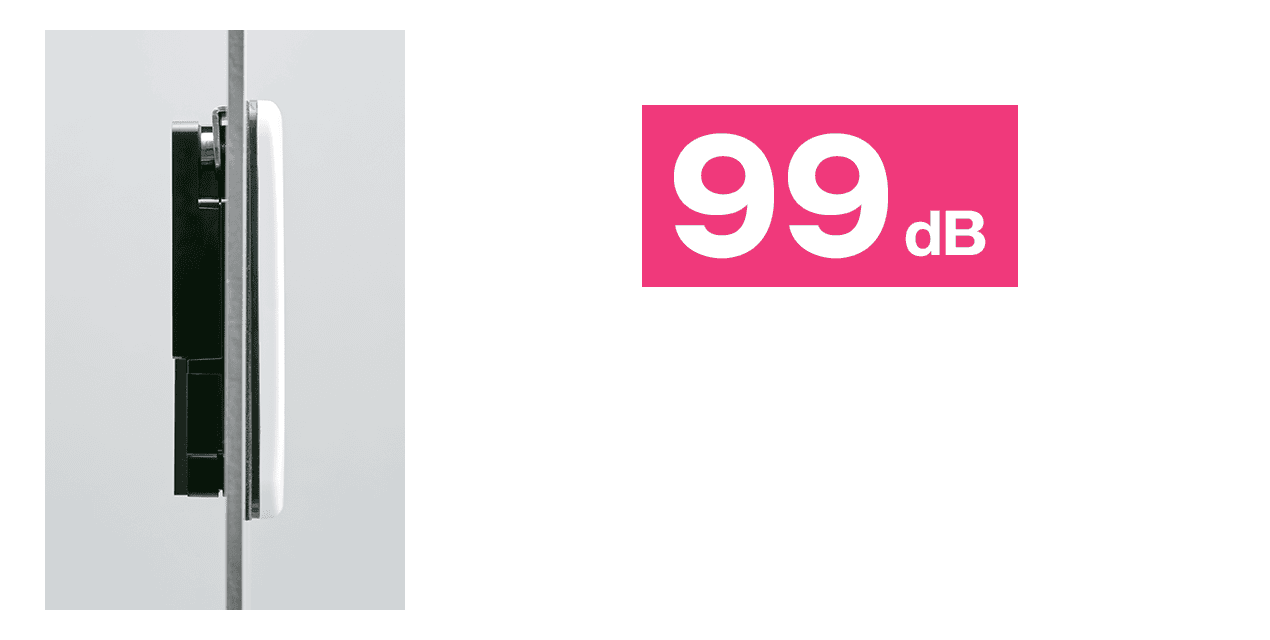

パネル取付け時の断面。音圧レベル99dB

壁面取付け

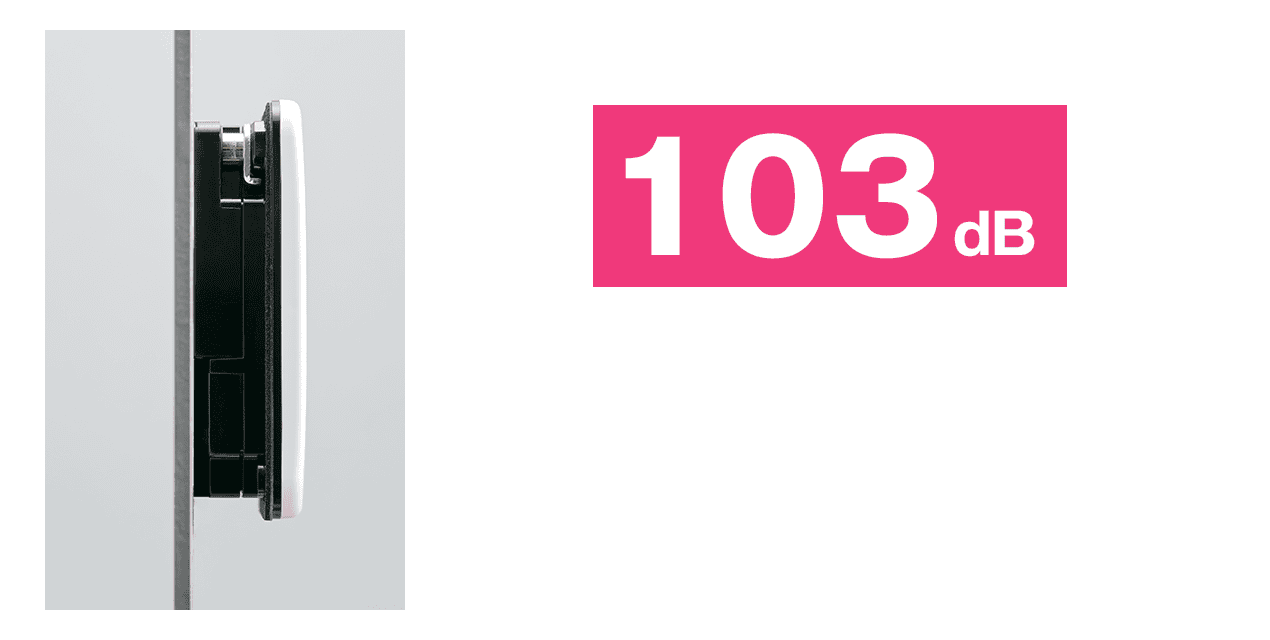

壁面取付け時の断面。音圧レベル103dB

盤の背面作業を不要にする前面ロックと前面ボリューム

取付けもボリューム調整も製品の前面から行えます。取付けネジを回すだけでロックされるため、盤の背面にまわる必要がありません。取付け寸法は□68mm、対応する板厚は1〜3.5mmです※3 。

前面からの取付け、ボリューム調整

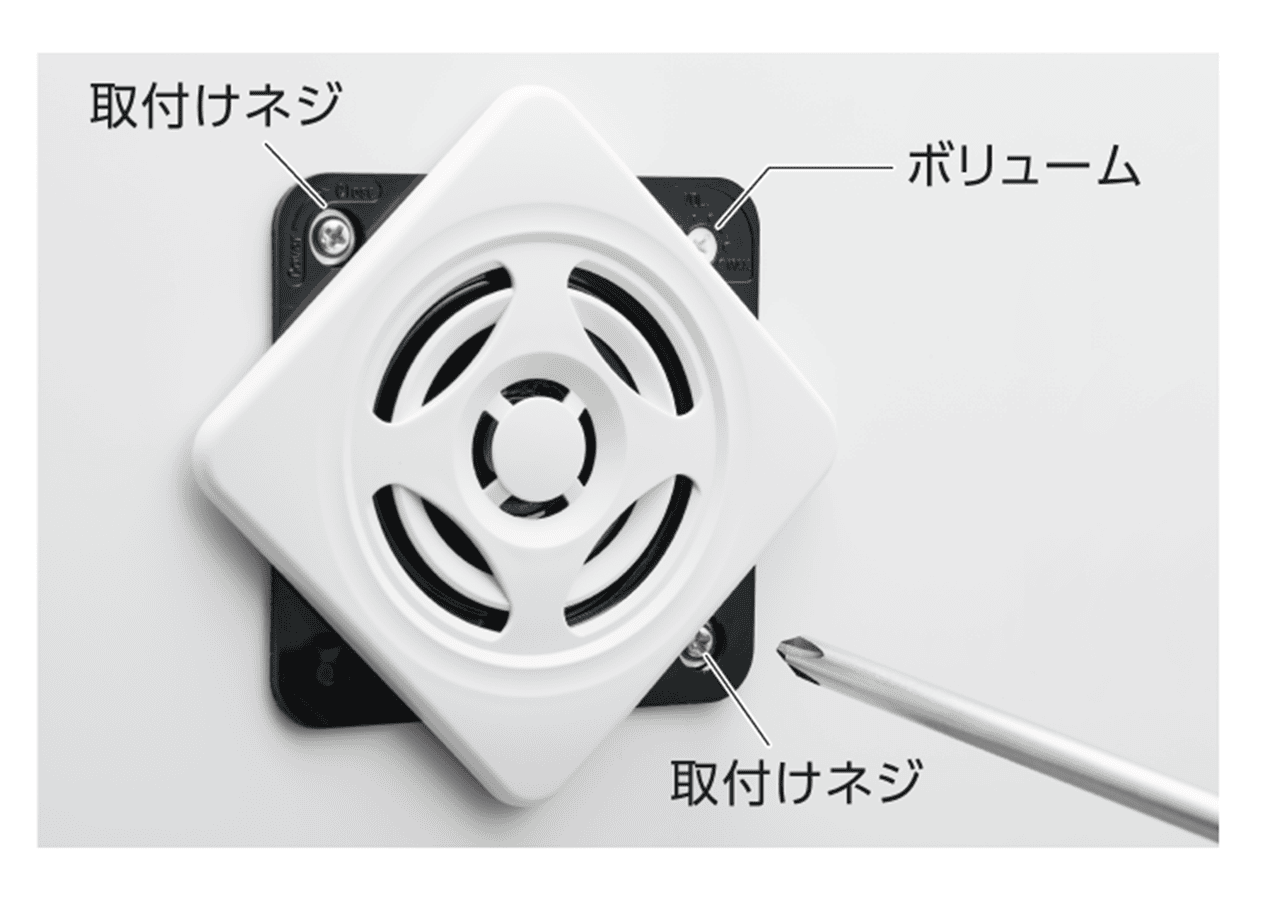

前面の取付けネジとボリューム

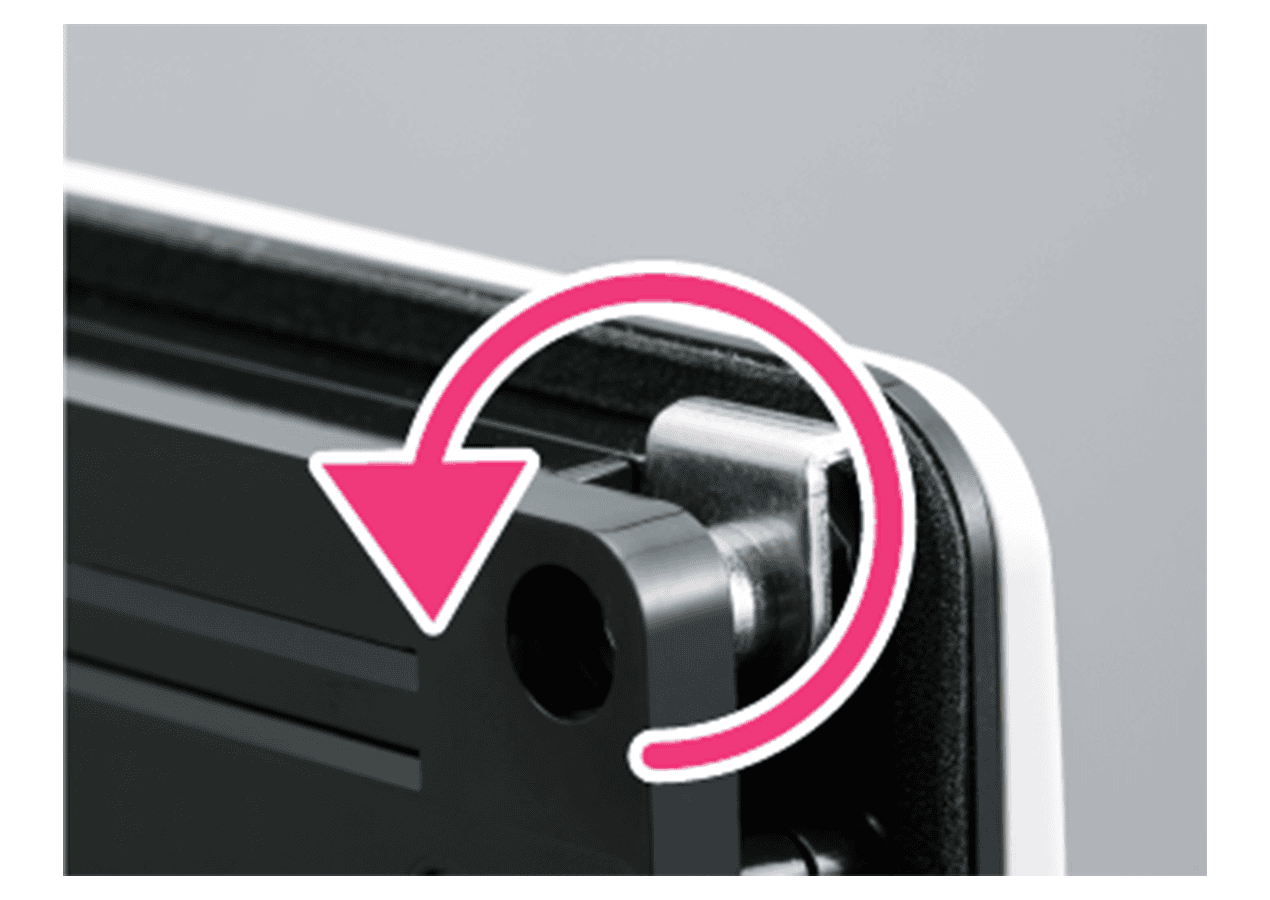

取付けネジを回してロック

取付けネジを回してロックする機構

振動・電磁ノイズ環境での安定動作を支える耐振動性70m/s²

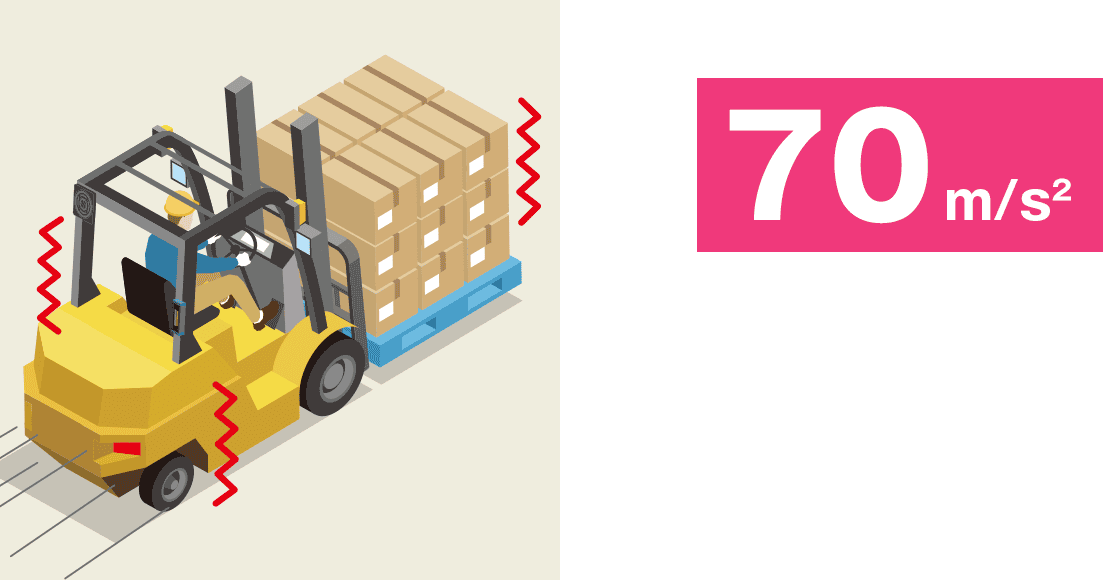

フォークリフト・無人搬送車まわりでの使用イメージ

耐振動性70m/s²を確保し、産業車両向けEMC規格EN12895に準拠※4 。フォークリフトや無人搬送車まわりなど、振動と電磁ノイズのある環境でも安定して動作します※5 。

アラームでの注意喚起とメッセージでの情報伝達

ビット入力4音・バイナリ入力15音のプリセットアラーム再生

CH入力方式の切り替えで、ビット入力なら4音、バイナリ入力なら15音を鳴らし分けられます。工場出荷時はビット入力の4音再生です。バイナリ15音で使用する場合は、CH入力方式をバイナリに設定します。

最大15トラックを自由に組み合わせられる再生設定

最大15トラックを自由に設定できます。1つのトラックに複数の音声クリップを並べられるため、「アラーム+メッセージ」「多言語で同じ内容を続けて再生」といった組み合わせも実現できます。

工場出荷時の初期登録トラックは次のとおりです※6 ※7 。

トラック 音色 バイナリ入力
CH1 CH2 CH3 CH4
01 ピンポン ● - - -
02 ブーブー - ● - -
03 プルル ● ● - -
04 カンカン - - ● -
05 パララ ● - ● -
06 ピーポピーポ - ● ● -
07 ピポパポピポパン ● ● ● -
08 ピロロン - - - ●
09 ピピピン ● - - ●
10 プルル+カンカン - ● - ●
11 ヒューン ● ● - ●
12 ピピピ・・・ - - ● ●
13 ピポピ×3 ● - ● ●
14 警告音 - ● ● ●
15 ピロロロ ● ● ● ●

初期登録トラックの試聴は、音/音声サンプルタブよりご確認いただけます。

現場の言葉でメッセージを作れる PATLITE Audio Builder

専用ソフトウェアPATLITE Audio Builderで、設置環境に合わせたオリジナルのメッセージを作成し、初期トラックから自由に変更できます。音源登録の手間とコストを抑えながら、アラーム・メッセージの組み合わせ再生や多言語再生まで設定できます※8 。

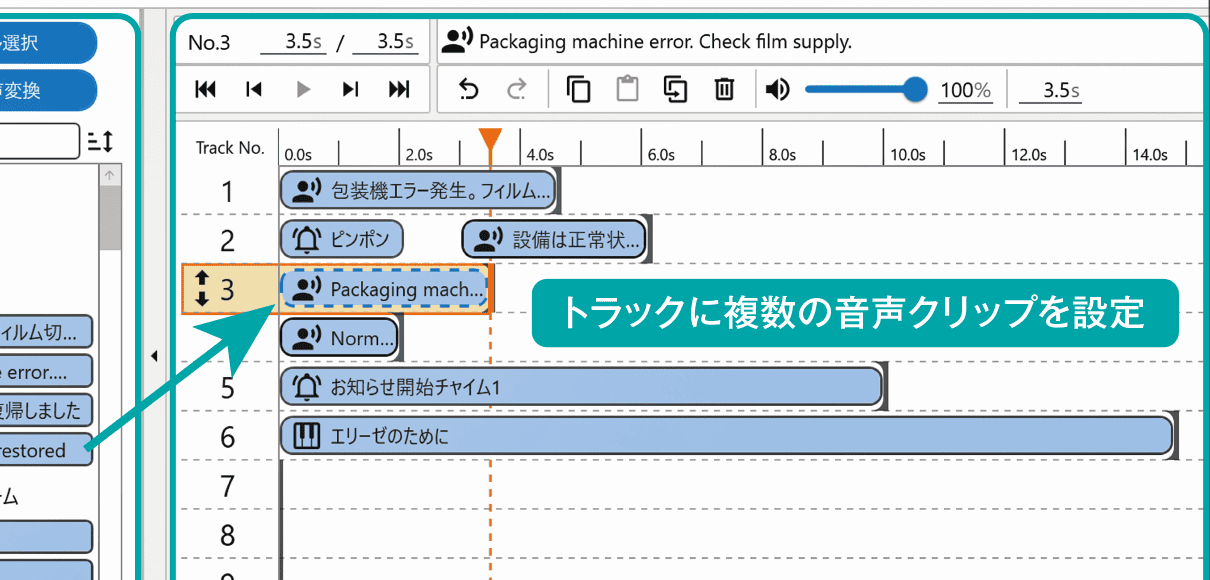

PATLITE Audio Builderのプレイリスト編集画面
1つのトラックに複数の音声クリップを設定できます
  • 音声ファイル選択:お手持ちのMP3・WAVファイルや、無料のダウンロードサービスを利用できます。
  • テキスト音声変換:テキスト音声(TTS:Text to Speech)で自由にメッセージを作成できます。
  • プリセットアラーム/メロディ:アラーム35音、メロディ56音を内蔵。多彩な選択肢から変更できます。
  • デバイス設定:PCと製品を接続し、各機能の設定やデモ再生が行えます。

USB Type-C接続で完結する音源の入れ替え

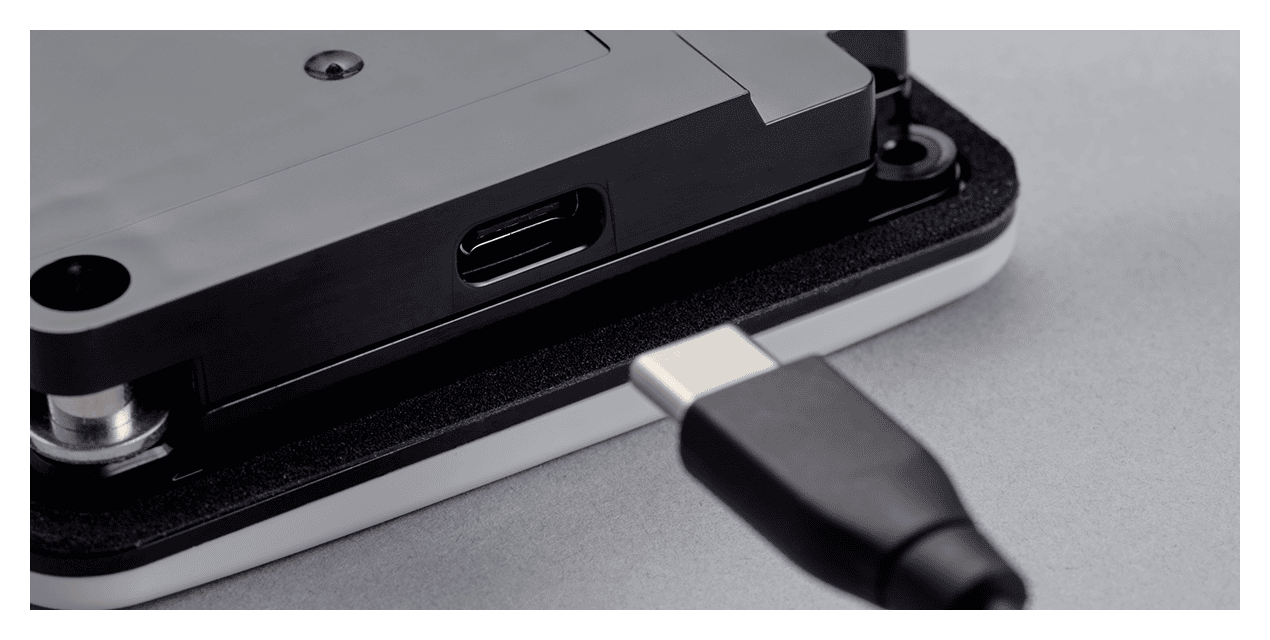

USB Type-C接続によるプレイリスト転送

作成したプレイリスト(ABPLファイル)は、USB Type-C接続で製品に転送します※9 。専用の書き込み機器は必要ありません。

多言語の現場に1台で応えるテキスト音声変換

テキスト音声変換は、日本語・アメリカ英語・ドイツ語・フランス語・イタリア語・スペイン語・中国語・台湾語・韓国語・タイ語の10言語に対応。多言語での案内や警告を1台でまかなえます。

お手持ちのMP3・WAVファイル(いずれもモノラル、サンプリング周波数44.1kHz)も音声クリップとして取り込めます。取り込めるファイルの詳しい仕様、プレイリストの作り方、メッセージ・メロディ音・アラーム音の無料ダウンロード(パトライトWebメンバー登録が必要)は、ご利用ガイドをご覧ください。
» ご利用ガイド:Audio Builder/PATLITEプレイリストエディタ2

内蔵音一覧

アラーム35音、メロディ56音の計91音を内蔵しています。PATLITE Audio Builder を使用して自由に組み合わせることができます※10 。

No. 音色 No. 音色 No. 音色 No. 音色 No. 音色
01 ブーブー 20 村のかじや 39 黄色いリボン 58 トンチントンチン 77 天国と地獄
02 ピーポピーポ 21 モーツァルト40番 40 雪山賛歌 59 ピポパポーン 78 ラデツキー行進曲
03 プルル+カンカン 22 カノン 41 テキサスの黄色いバラ 60 ピロリロ 79 クシコスポスト
04 プルル 23 メヌエット 42 アルプス一万尺 61 ボー 80 踊ろう楽しいポーレチケ
05 ピポパポピポパン 24 メリーさんの羊 43 聖者が街にやってくる 62 お知らせ開始チャイム1 81 おおブレネリ
06 列車通過音 25 アビニヨンの橋の上で 44 ロンドンデリーの歌 63 お知らせ開始チャイム2 82 カエルの合唱
07 カンカン 26 静かな湖畔 45 ピ~ロ~ン 64 お知らせ開始チャイム3 83 コンドルは飛んでいく
08 ピロロン 27 大きな古時計 46 ピピポポ 65 お知らせ終了チャイム1 84 ハンガリー舞曲第5番
09 ピンポン 28 アニーローリー 47 ビーム音 66 お知らせ終了チャイム2 85 ウィリアム・テル序曲
10 パララ 29 草競馬 48 ハープ音 67 おもちゃの兵隊の観兵式 86 威風堂々
11 ピピピン 30 ENTERTAINER 49 ピポピ×3 68 オクラホマミキサー 87 グリーンスリーヴス
12 ピピピ・・・ 31 山の音楽家 50 警告音 69 フニクリ・フニクラ 88 一週間
13 エリーゼのために 32 アヴェ・マリア 51 トゥルルル 70 故郷 89 ムーンライト・セレナーデ
14 ロンドン橋 33 AMAZING GRACE 52 ピロロロ 71 BEAUTIFUL DREAMER 90 我は海の子
15 かっこう 34 HAPPY BIRTHDAY 53 ピリリ・・・ 72 楽しい休日 91 ヒューン
16 アマリリス 35 HIHO 54 ポポピピ 73 幸せなら手をたたこう
17 禁じられた遊び 36 線路は続くよどこまでも 55 予兆アラーム 74 猫ふんじゃった
18 乙女の祈り 37 森のくまさん 56 緊急アラーム 75 リパブリック賛歌
19 ホルディリディア 38 シューベルトの子守唄 57 ゆるやかな警報音 76 クラリネットこわしちゃった

使用シーン

1台でアラーム・メロディ・音声を鳴らし分ける

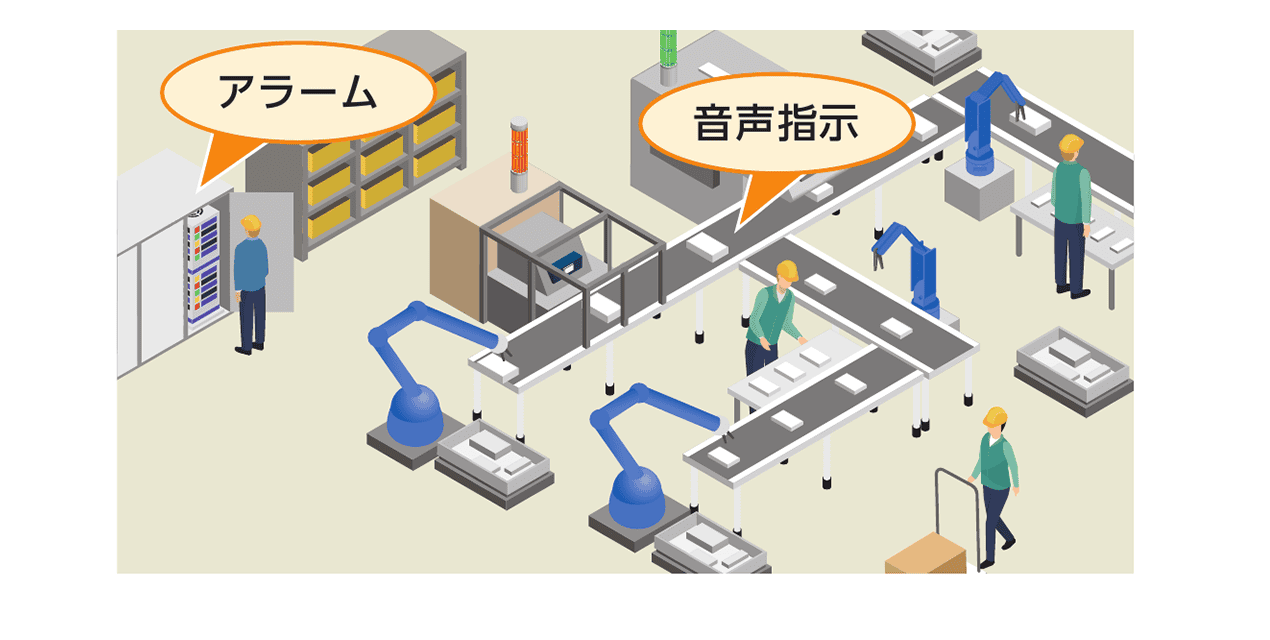

1台でアラーム・メロディ・音声を再生する使用イメージ

設置場所に合わせて、アラームによる注意喚起と音声による作業指示をフレキシブルに設定できます。

フォークリフト・無人搬送車まわりの安全確保

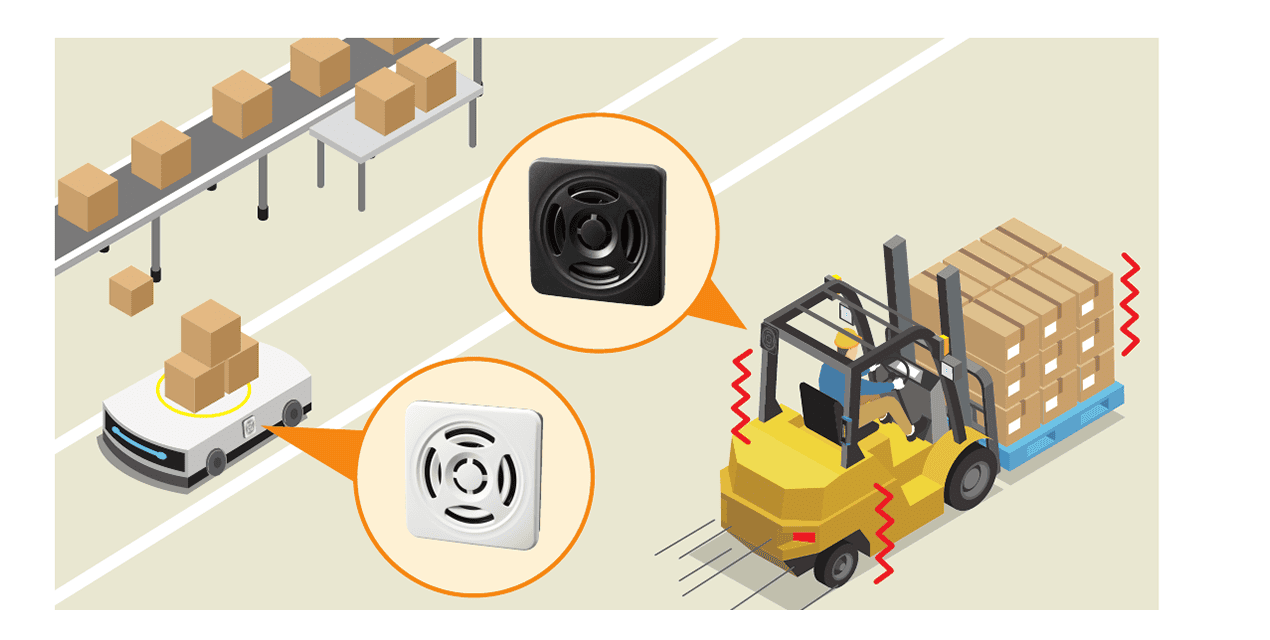

フォークリフト・無人搬送車まわりでの安全報知

耐振動性70m/s²とEN12895準拠により、搬送車まわりの振動・電磁ノイズ環境でも安定して報知します。

  • 再生音の内容・使用環境・取付環境により、音圧レベルは変化します。
  • 壁面取付けは屋内専用です。
  • 取付穴寸法は IEC-61554(DIN-43700)に準拠しています。
  • EN12895はフォークリフトなどの産業車両向けEMC規格です。
  • USBケーブル接続時は耐振動性の対象外です。
  • ●はONを表しています。ビット入力ではトラック01〜04がCH1〜CH4にそれぞれ対応します。
  • 指定メッセージ録音出荷(型式に M が入るモデル)の場合を除きます。
  • アラーム・メロディの詳細は製品取扱説明書をご確認ください。
  • 対応OSはWindows 10(22H2)/Windows 11(22H2以降)。いずれも64bit版です。
  • 内蔵音一覧の番号は、工場出荷時の初期登録トラックの番号とは別系統です。

モデルコード

製品リスト

型式 定格電圧 対応トランジスタ メッセージ録音 本体フロントカバー色
BSV-M1N-D DC12-24V NPN 録音なし オフダークグレー
BSV-M1N-W DC12-24V NPN 録音なし オフホワイト
BSV-M1NM-D DC12-24V NPN 録音あり オフダークグレー
BSV-M1NM-W DC12-24V NPN 録音あり オフホワイト
BSV-M1P-D DC12-24V PNP 録音なし オフダークグレー
BSV-M1P-W DC12-24V PNP 録音なし オフホワイト
BSV-M1PM-D DC12-24V PNP 録音あり オフダークグレー
BSV-M1PM-W DC12-24V PNP 録音あり オフホワイト

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

BSV-M1  

BSV-M1  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
フロントカバー オフホワイト
GA0010460-F1 1
フロントカバーオフダークグレイ
GA0010461-F1 1
取付ねじ 2個入(Oリング付)
Z33552121-0308F1 1

-

-

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 薄型MP3再生報知器BSV-24型と2026年発売のBSV-M1型の主だった相違点を確認したいです。

    比較表はありますか。

    新旧BSVの仕様ご確認用に、以下の資料をご用意していますのでご参照ください。

     ※2026年10月時点の資料です。

    > 詳しくみる
  • BSV-M1型は、工場出荷時の初期登録音色から変更できますか。

    アプリケーションソフトAudio Builderをご使用いただくと、メッセージ・アラーム・メロディを自由に設定していただけます。

    概要はご利用ガイドを、詳細はAudio Builderのヘルプをご参照ください。

    > 詳しくみる
  • BSV-M1型は、ボリュームを使用した音量調整方法以外に減音機能はありますか。

    アプリケーションソフトAudio Builderでのデバイス設定にて、減音・STOP機能の有効/無効を設定できます。

    有効にするとCHの機能が 再生 から 減音 ・ STOP に変更され、減音 の場合は音量も調整できます。
    詳細はAudio Builderのヘルプにて「デバイス設定を行う」をご参照ください。

    Audio Builderのデバイス設定画面(減音機能・STOP機能の有効/無効)





    減音とSTOPの両機能とも有効にした場合、減音が3CH・STOPが4CHに割り当てられます。
    いずれかのみの機能を有効にした場合は、CH4に割り当てられます。

    減音機能ON・STOP機能ON:3CHが減音、4CHがSTOP 減音機能ON・STOP機能OFF:4CHが減音 減音機能OFF・STOP機能ON:4CHがSTOP

    > 詳しくみる
  • 薄型MP3再生報知器BSV-24型で使用していたプレイリスト(SLPファイル)を後継のBSV-M型で使用することはできますか。

    BSV-M1型にSLPファイルをそのまま読み込むことはできませんが、アプリケーションソフトAudio BuilderにSLPファイルを読み込むことは可能です。
    読み込んだファイルをBSV-M1型用のABPLファイルに変換しBSV-M1型に転送します。

    各種注意事項がございますので、詳しくはAudio Builderのヘルプをご参照ください。

    SLPファイルを開く際の注意事項:SLPファイル(playlist.slp)と同じフォルダに「data」フォルダ(MP3ファイル)を保存しておく

    > 詳しくみる
  • BSVシリーズは、取り付けた状態で新旧を見分けることができますか。

    取り付け状態での判別は難しいですが、フロントパネルを回転させるとボリューム部分の色が異なります。

    • 旧BSV:黒
    • 新BSV:白

    参考資料:外観比較表
