積層情報表示灯 (IO-Link対応)
LB6-IL
20段マルチカラーの多彩な表現でセンシング情報を可視化
- IO-Link
- M12コネクタ
- Φ60
- 20セグメント
- 信号灯
- 点灯
- 点滅
- フラッシュ
- ブザー
- 88dB
- 屋内
- IP65
- マルチカラー
- 積層信号灯
特長
無料サンプル貸出を行っていますので、IO-Linkマスタとの接続確認に活用ください。

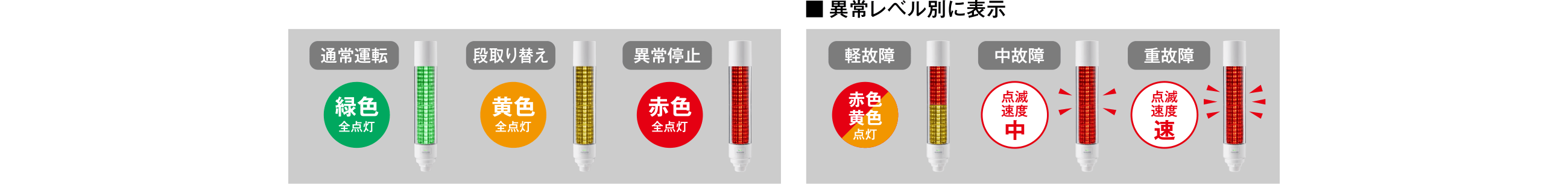

3つのモードで様々なアプリケーションに対応
シンプルモード
装置などの状態の可視化
点灯エリアを1~5段に自由に分割でき、段毎に色や点滅を自由に設定できます。
全段を同色で点灯させたり、点滅速度を変更することで、より詳細な情報を見える化できます。
レベルメータモード
タンク残量や温度情報などの可視化
設定した色をレベル値によって増減させることができます。
材料補充のタイミングや環境情報の変化を見える化できます。
アニメーションモード
生産ラインなどのタクトタイムの可視化
設定した色を下から上、上から下に動作させることができ、時間経過を見える化できます。
かんたん接続で大幅な工数削減

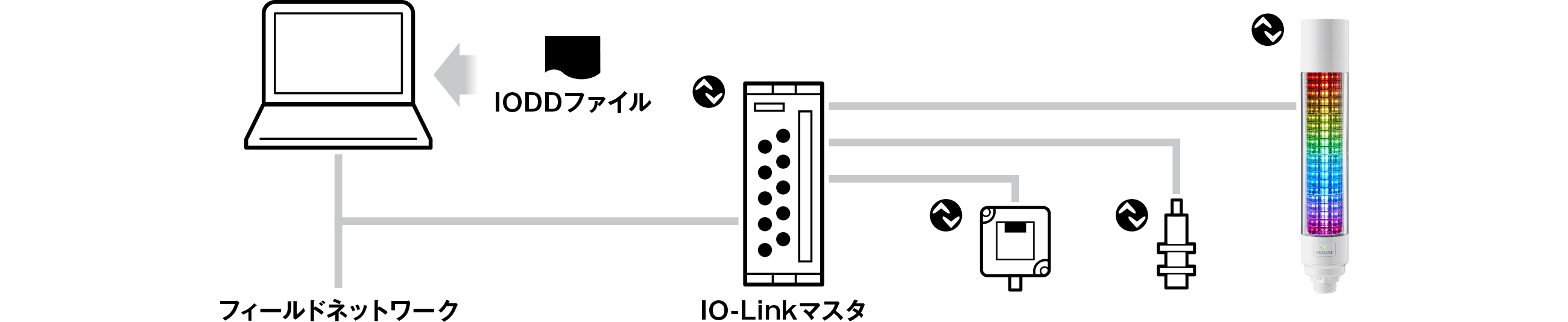

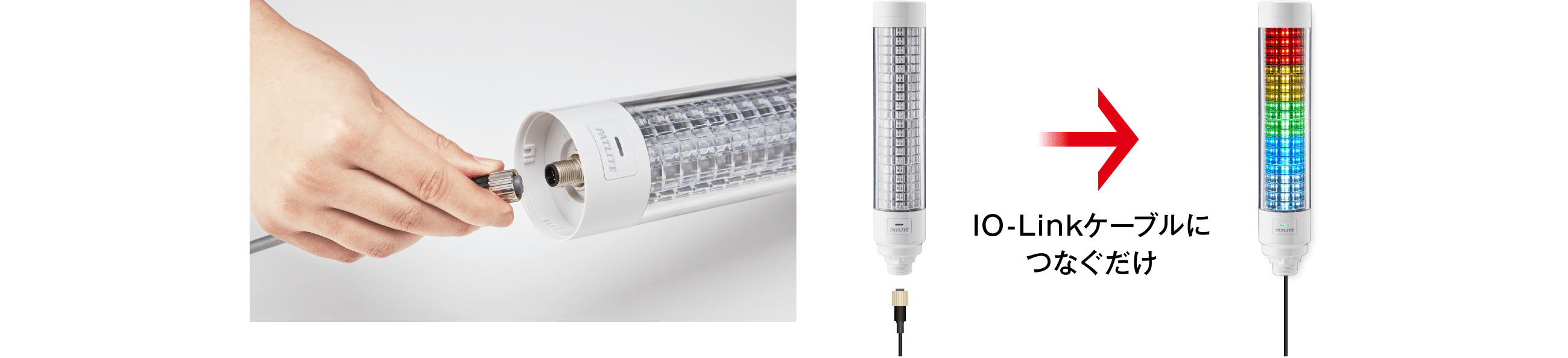

IO-Linkケーブル1本、工具不要で配線完了交換時もつなぐだけで元の設定を自動復旧
当社独自の簡単な設定で多様な表現が可能
IO-Link接続ガイド
- BELDEN社「LioN-X IO-Link マスター」とのIO-Link接続ガイドはこちら
(本資料についてのお問い合せは、BELDEN社様へお願いいたします。)
音/音声サンプル
発光パターン
発光パターン
シンプルモード レベルメータモード アニメーションモード

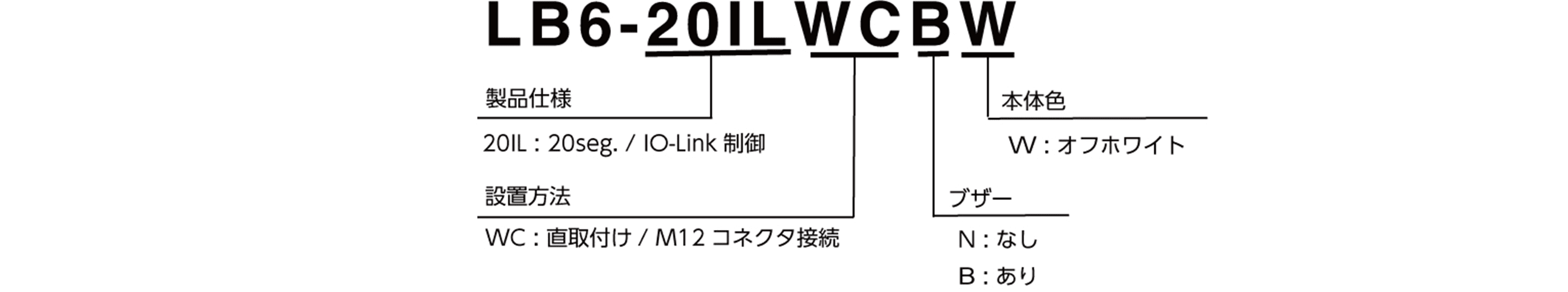

モデルコード
型式 | ブザー有無 |
---|---|
LB6-20ILWCBW | ブザーあり |
LB6-20ILWCNW | ブザーなし |
型式 | ブザー有無 |
---|---|
LB6-20ILWCBW | ブザーあり |
LB6-20ILWCNW | ブザーなし |
WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
2D CAD / 3D CAD(※)
-
2D_CAD_[dxf]
-
3D_CAD[IGS]
-
3D_CAD[STEP]
-
3D_CAD[x_t]
CE,UL 適合宣言書(※)
製品仕様書(※)
補修パーツ
LB6-IL
LB6-IL
「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
|

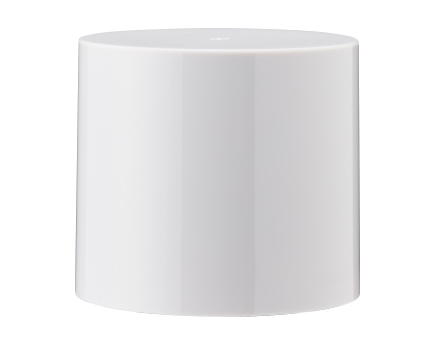

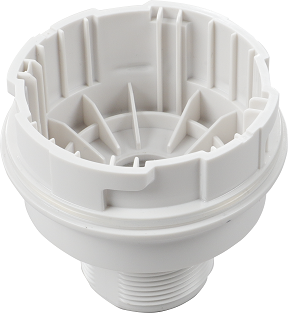

B32310072-7F1 | 1 | ||||
|
B25110067-F1 | 2 | ||||
|

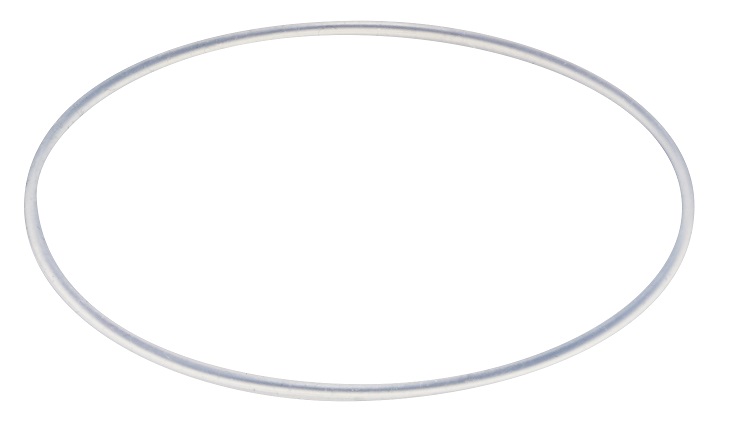

B22202089-7F1 | 1 |
Oリング60 ×1、M30ナット ×1、防水シート60 ×1 付属。 |
