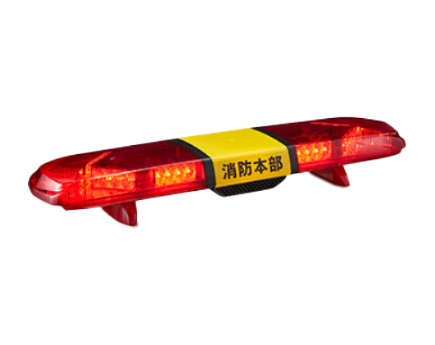

散光式警光灯 AZシリーズ
AZD-LY

《全長1,300mm》 薄型標識付き散光式警光灯

  • 散光式警光灯
  • 全長:1300/高さ:191
  • 光源:LED
  • LED:6灯
  • LED標識灯付
  • 減光機能
  • スピーカ:1個搭載(51N)
  • スピーカ:2個搭載(53N)
  • 散光式警光灯 AZシリーズ AZD-LY
  • 散光式警光灯 AZシリーズ AZD-LY
  • 散光式警光灯 AZシリーズ AZD-LY
  • 全高を抑えた薄型新デザイン
  • 高い視認性
      新設計の2種類のレンズを採用したLED点滅ユニットにより
      薄型ながら最大限の発光面積を実現!
  • 新型スピーカホーン搭載
      新設計のスピーカホーンは、薄型小型でありながら指向特性を向上
      取付車種に合わせて、1ヶ搭載仕様と2ヶ搭載仕様をラインアップ
  • 減光機能搭載
      周囲環境へ配慮し、住宅街や夜間の使用時の眩惑を軽減します
パッケージ製品

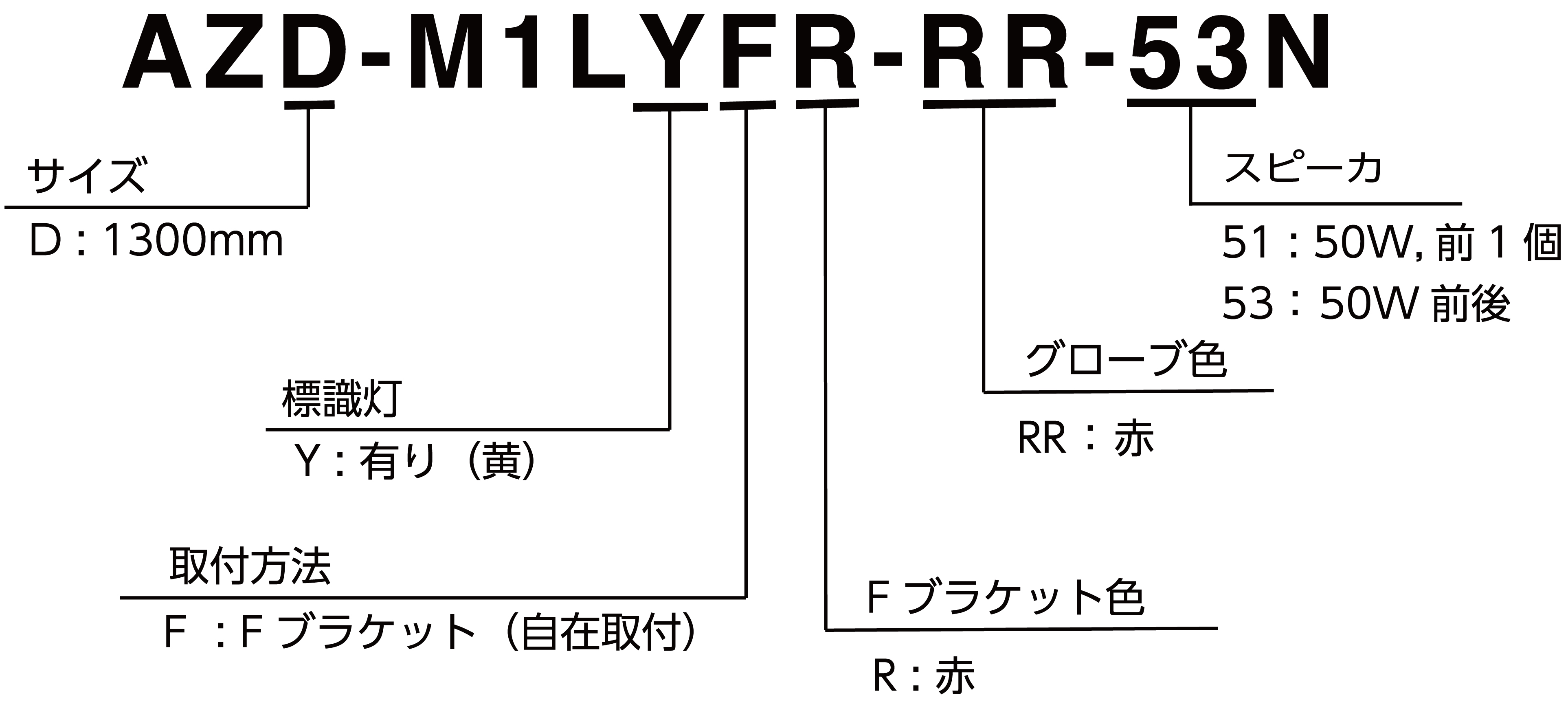

モデルコード


モデルコード

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

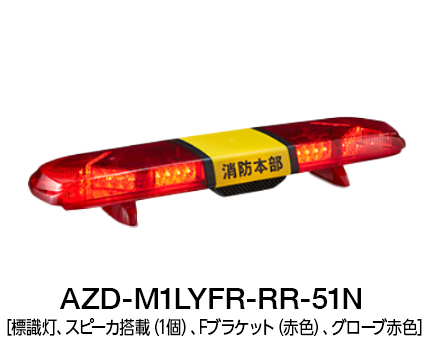

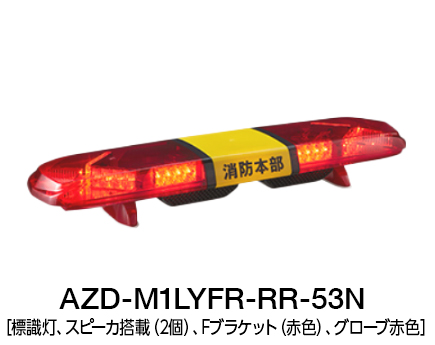

AZD-M1LYFR-RR  

AZD-M1LYFR-RR  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。



解決NAVI

区分 故障内容/症状 考えられる要因 処置 部品番号

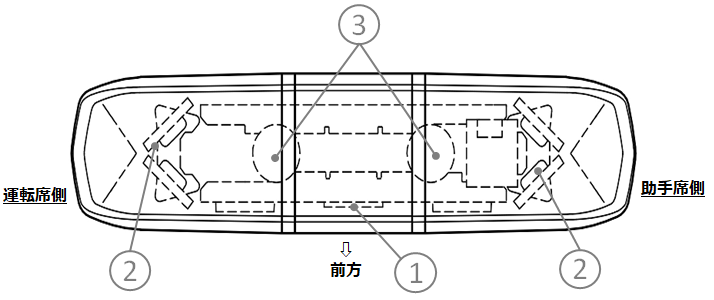

すべてのLEDユニットが同時に点滅しなくなった。 断線やコネクタ部の端子接触など。 車両~製品間 の配線をご確認ください。 -
一部のLEDユニットが点滅しなくなった。 フロントユニットのLED故障または寿命。 フロントユニットを交換してください。
左右のサイドユニットが点滅しなくなった。 サイドユニットのLED故障または寿命。 サイドユニットを交換してください。
サイレン音、マイク拡声ができない。 ドライバーユニットの断線。 ドライバーユニットを交換してください。

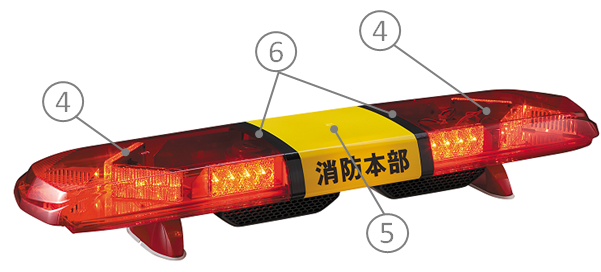

外 観 黄色パネルが割れた。 - 文字パネルを交換してください。
外 観 グローブのキズや破損。 - キズ、破損箇所のグローブを交換してください。 ④⑤⑥

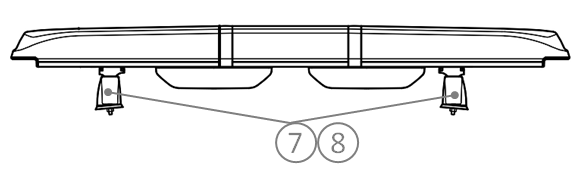

外 観 Fブラケットを交換したい。 - 10mmのラチェットをご使用してください。
外 観 Fブラケットキャップを紛失もしくは破損した。 - キャップを交換してください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
フロントユニット 赤(標識用)
W72100011-1F1 1 左右:赤色 中央:白色  5年10万キロ
サイドユニット 赤
W72100014-1F1 2 赤色  5年10万キロ
ドライバユニットSPS-50N
Z65352217-3F1 2

50W

3年6万キロ

外観
メイングローブ組立 赤
W33100097-1F1 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
標識灯グローブ 黄
W33110076-2F1 1 黄色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
ジョイントプレート組立
W24410021-9F1 2 黒色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
Fブラケット組立 赤
W83100090-1F6 2 赤色 キズや破損時に交換してください。
外観
Fブラキャップ 赤
W83140013-1F1 4 赤色 キズや破損時に交換してください。
