散光式警光灯 AZシリーズ
AZS-LN/LK-51N/53N

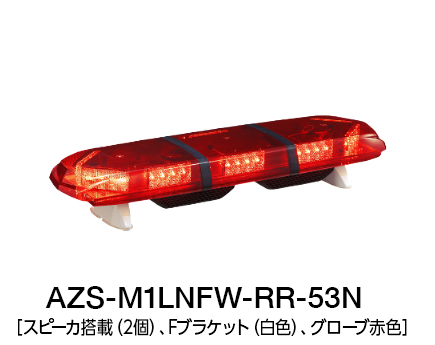

《全長1,100mm》 薄型散光式警光灯(オールライティング、スピーカ付)

  • 散光式警光灯
  • 全長:1100/高さ:191
  • 光源:LED
  • LED:8灯(AZS-LN)
  • LED:6灯(AZS-LK)
  • LED標識灯黒(AZS-LK)
  • 減光機能
  • スピーカ:1個搭載(51N)
  • スピーカ:2個搭載(53N)
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N
  • 散光式警光灯 AZシリーズ AZS-LN/LK-51N/53N

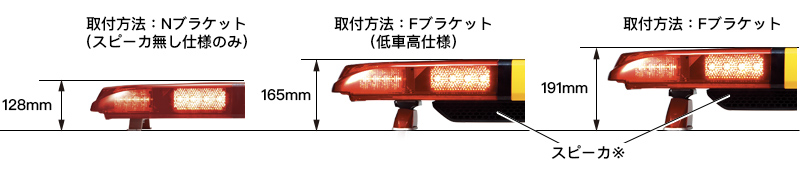

全高を抑えた薄型新デザイン

  視認性を確保しながら、従来機種よりスリム化!!
  架装後の車高への影響を最小限に抑えました。

az

       ※機能上スピーカは散光式下部に配置しています。架装される場合は取付面
        との隙間(7mm以上)が確保できているかご確認ください。


高い視認性

  新設計の2種類のレンズを採用したLED点滅ユニットにより   薄型ながら最大限の発光面積を実現!

新型スピーカホーン搭載

  新設計のスピーカホーンは、薄型小型でありながら指向特性を向上

減光機能搭載

  周囲環境へ配慮し、住宅街や夜間の使用時の眩惑を軽減します
パッケージ製品

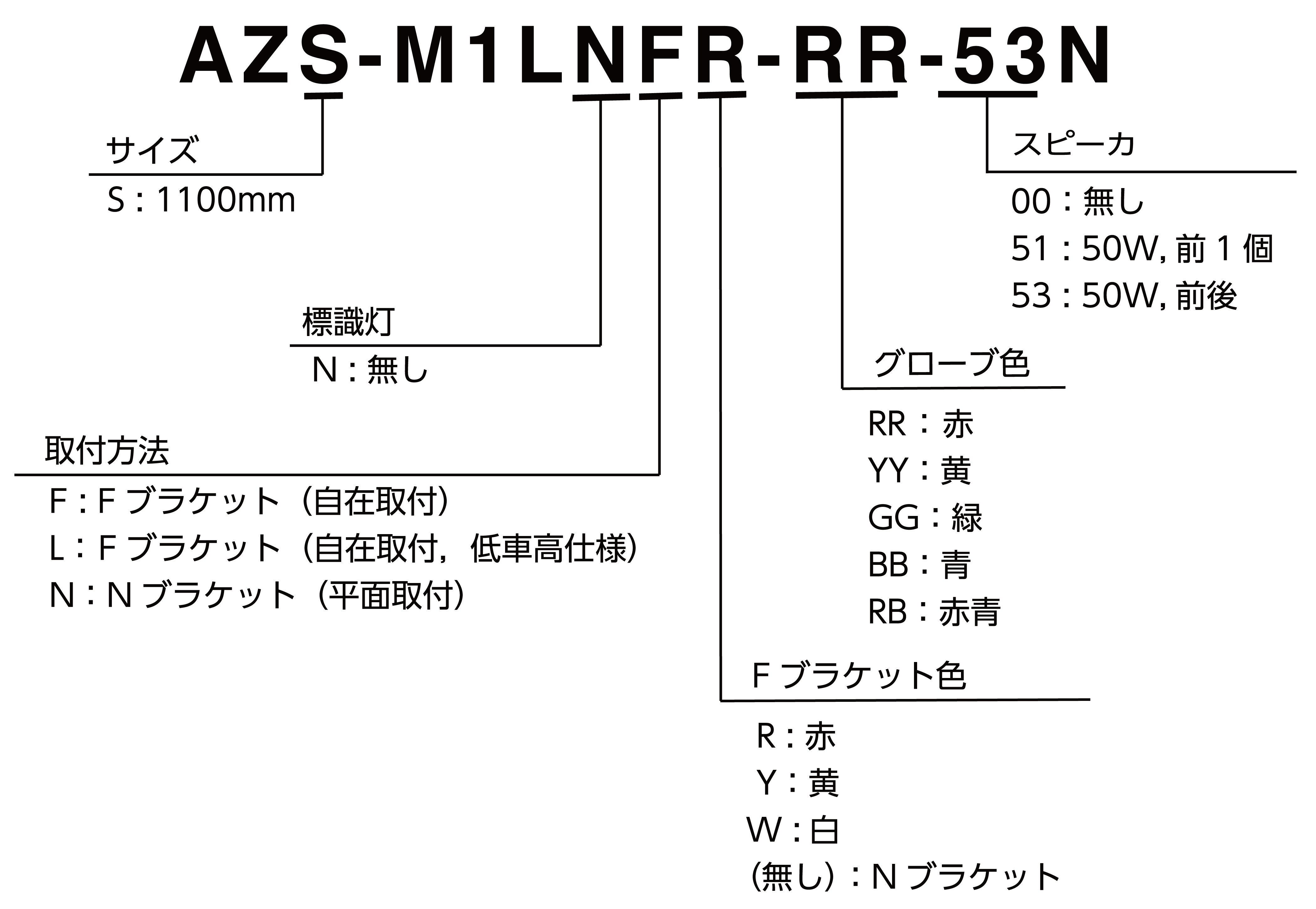

モデルコード


モデルコード

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

AZS-M1LNF  

AZS-M1LNF  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

注)品番の☐は、型式により品番が異なります。

解決NAVI

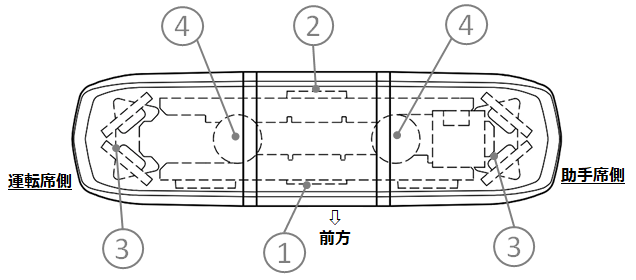

区分 故障内容/症状 考えられる要因 処置 部品番号
すべてのLEDユニットが同時に点滅しなくなった。 断線やコネクタ部の端子接触など。 車両~製品間 の配線をご確認ください。 -
一部のLEDユニットが点滅しなくなった。(フロント側) フロントユニットのLED故障または寿命。 フロントユニットを交換してください。
一部のLEDユニットが点滅しなくなった。(リア側) リアユニットのLED故障または寿命。 リアユニットを交換してください。
左右のサイドユニットが点滅しなくなった。 サイドユニットのLED故障または寿命。 サイドユニットを交換してください。
サイレン音、マイク拡声ができない。 ドライバーユニットの断線。 ドライバーユニットを交換してください。

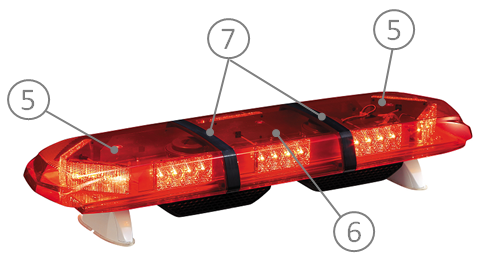

外 観 グローブのキズや破損。 - キズ、破損箇所のグローブを交換してください。 ⑤⑥⑦

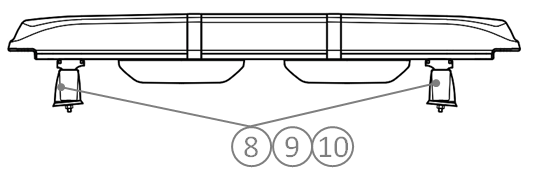

外 観 Fブラケットを交換したい。 - 10mmのラチェットをご使用してください。
外 観 Fブラケットキャップを紛失もしくは破損した。 - キャップを交換してください。
外 観 Nブラケットを交換したい。 - Nブラケットを交換してください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
フロントユニット 赤
W72100012-1F1 1 赤色  5年10万キロ
フロントユニット 白
W72100012-7F1 1 白色  5年10万キロ
リアユニット 赤
W72100013-1F□ 1 赤色 型式により品番が異なります。ご注文の際は、 製品型式名と品名をご連絡ください。  5年10万キロ
リアユニット 白
W72100013-7F□ 1 白色 型式により品番が異なります。ご注文の際は、 製品型式名と品名をご連絡ください。  5年10万キロ
サイドユニット 赤
W72100014-1F1 2 赤色  5年10万キロ
サイドユニット 白
W72100014-7F1 2 白色  5年10万キロ
ドライバユニットSPS-50N
Z65352217-3F1 2

50W

3年6万キロ

外観
メイングローブ組立 赤
W33100096-1F1 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
中間グローブ組立 赤
W33110075-1F1 1 黄色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
メイングローブ組立 黄
W33100096-2F1 2

黄色

異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。

外観
中間グローブ組立 黄
W33110075-2F1 1 黄色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

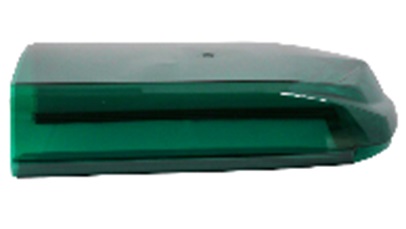

メイングローブ組立 緑
GA0001696-F1 2 緑色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

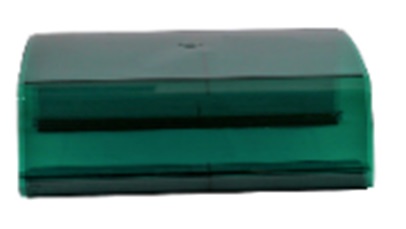

中間グローブ組立 緑
GA0001667-F1 1 緑色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

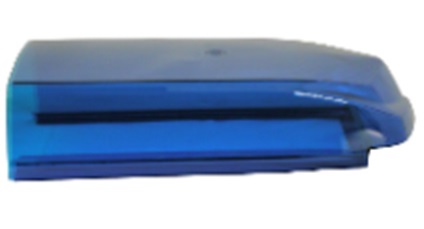

メイングローブ組立 青
GA0001695-F1 2 青色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

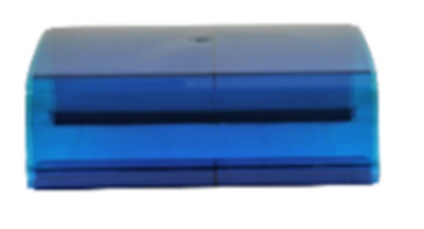

中間グローブ組立 青
GA0001444-F1 1 青色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

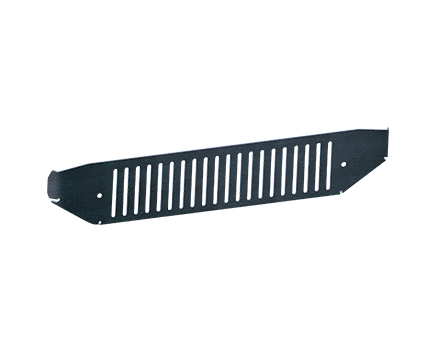

ジョイントプレート組立
W24410021-9F1 2 黒色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
Fブラケット組立 赤
W83100090-1F6 2 赤色 キズや破損時に交換してください。
外観
Fブラキャップ 赤
W83140013-1F1 4 赤色 キズや破損時に交換してください。
外観
Fブラケット組立 黄
W83100090-2F6 2 黄色 キズや破損時に交換してください。
外観
Fブラキャップ 黄
W83140013-2F1 4 黄色 キズや破損時に交換してください。
外観
Fブラケット組立 白
W83100090-7F6 2 白色 キズや破損時に交換してください。
外観
Fブラキャップ 白
W83140013-7F1 4 白色 キズや破損時に交換してください。
外観
Fブラ組立赤 低車高仕様1/2
GA0009454-F1 2

低車高仕様 赤色





キズや破損時に交換してください。

外観
Fブラキャップ 赤
W83140004-F1 4 赤色 キズや破損時に交換してください。
外観
Nブラケット組立 1台分
W83310032-F1 2 平面取付の際に使用 キズや破損時に交換してください。
