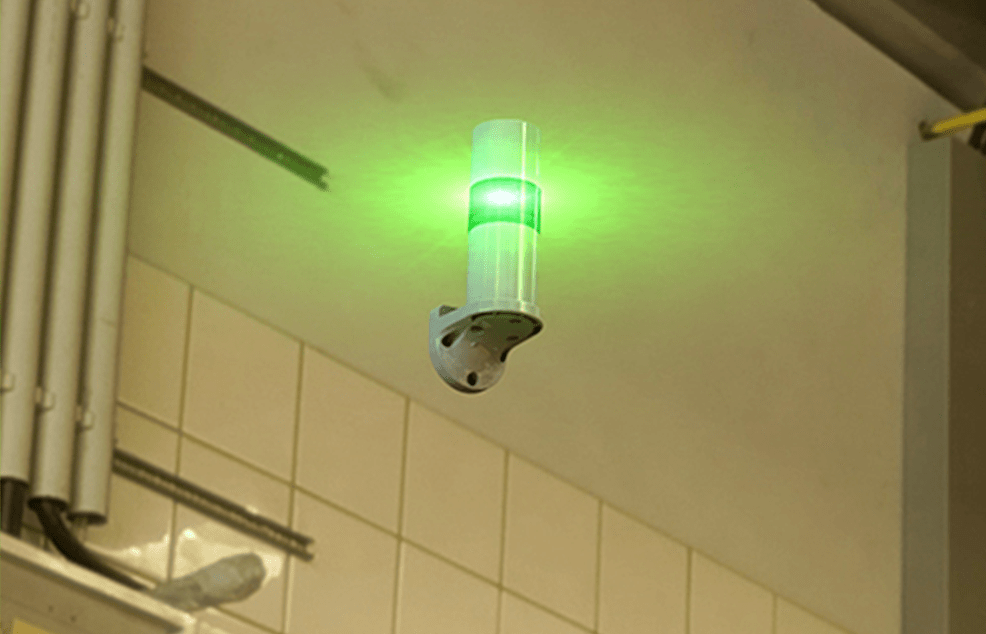

LR6、LR7シリーズ用壁面取付ブラケット

SZK-004W

よくあるご質問

• SK・SF・SLシリーズ共通
  SK・SF・SLシリーズで使用できるブラケットはどれですか？

  SK・SF・SLシリーズでは、壁、天井、ポールに取り付けられるブラケットと、防水防塵性を
  高めるマウントラバーをご用意しております。

  また、これまでに販売している壁面取付けブラケットの内、一部の型式も使用できます。
  取付け方法によりIP値が異なりますので、取付環境に合わせてブラケットを選定ください。

  詳しくは取付けイメージ（写真）を掲載した、SK・SF・SLシリーズ　ブラケット適合表を
  ご参照ください。

  ＜SK・SF・SLシリーズ　ブラケット適合表に掲載のブラケット一覧＞

  ・SZK-101型　壁面取付ブラケット（防水）[Φ80mm用、Φ100mm用]
  　SZK-101型の製品ページはこちらをご参照ください。

  ・SZK-102型　壁面取付ブラケット[Φ80mm用、Φ100mm用]　SZK-104（SZK-102用カバー）
  　SZK-102型の製品ページはこちらをご参照ください。
  　SZK-104型の製品ページはこちらをご参照ください。

  ・SZK-103型　壁面取付ブラケット[Φ150mm用]　SZK-105型（SZK-103用カバー）
  　SZK-103型の製品ページはこちらをご参照ください。
  　SZK-105型の製品ページはこちらをご参照ください。

  ・SZ-007型　壁面取付ブラケット[Φ80mm用、Φ100mm用]
  　SZ-007型の製品ページはこちらをご参照ください。

  ・SZ-008型　壁面取付ブラケット[Φ80mm用、Φ100mm用、Φ150mm用]
  　SZ-008型の製品ページはこちらをご参照ください。

  ・SZ-023型　壁面取付ブラケット[Φ80mm用、Φ100mm用、Φ150mm用]（カバー付属）
  　SZ-023型の製品ページはこちらをご参照ください。

  ・SZP-101型　ポールブラケット[Φ100mm用]
  　SZP-101型の製品ページはこちらをご参照ください。

  ・SZW-101型　天井取付ブラケット[Φ100mm用]
  　SZW-101型の製品ページはこちらをご参照ください。


  SKシリーズ回転灯の製品ページはこちらをご参照ください。

  SFシリーズ回転灯の製品ページはこちらをご参照ください。

  SLシリーズ表示灯の製品ページはこちらをご参照ください。

  > 詳しくみる

• LRシリーズ用 SZK-001U型・SZK-002W型・SZK-003W型・SZL-001型・SZP-001W型・SZP-002U型・SZP-003W型・SZQ-001W型・SZW-001W型
  LRシリーズ用オプションブラケットはRoHS指令に対応していますか？

  LRシリーズ用オプションブラケットは、RoHS指令の閾値(シキイチ）を超える規制物質は
  ございません。(電気機器ではないため、RoHS指令対象外品です) > 詳しくみる

• 回転灯・表示灯全般
  回転灯や表示灯を電柱やポールに取付けたいのですが、取付けるための
  オプションはありますか？

  回転灯や表示灯を、電柱やポールに直接取付け可能なブラケットや金具などの
  オプションは当社では用意がございません。

  回転灯や表示灯は、適合する当社製の壁面取付ブラケットに取付けてから、市販品の
  電柱・ポール取付用金具（サドル金具、ステンレスバンド）など、汎用の金具と組み合わせて、
  電柱やポールに取付けてください。

  その際、当社製の壁面取付ブラケット、もしくは市販品のサドルなどに追加の穴加工や
  ボルト、ナットなどの用意が必要になる場合があります。
  追加の穴加工やボルト、ナットなどの用意につきましてはお客様にてお願いいたします。

  単管パイプに取付ける際は市販品の汎用の単管パイプ用のオプション金具などをご使用ください。
  その際、追加の穴加工やボルト、ナットなどの用意が必要になる場合があります。
  追加の穴加工やボルト、ナットなどの用意につきましてはお客様にてお願いいたします。



  当社製の壁面取付ブラケットについては次の＜回転灯・表示灯用取付ブラケット一覧＞を
  ご参照ください。

  ＜回転灯・表示灯用取付ブラケット一覧＞

  ・SZK-101型　壁面取付ブラケット
  　＜対応製品＞　SKS型、SKH型、SF08型、SF10型、SL08型、SL10型
  　　　　　　　　※電柱・パイプ取付用金具などと組み合わせて使用される場合、
  　　　　　　　　　保護等級はIP23となります。

  　　　SZK-101型の製品ページはこちらをご参照ください。









  ---


  ・SZK-102型　壁面取付ブラケット　
  　＜対応製品＞　SKS型、SKH型、SF08型、SF10型、SL08型、SL10型

  　　　SZK-102型の製品ページはこちらをご参照ください。





  ・SZK-104型（SZK-102型用カバー）

  　　　　SZK-104型の製品ページはこちらをご参照ください。










  ---


  ・SZK-103型　壁面取付ブラケット　SZK-105型（SZK-103型用カバー）
  　＜対応製品＞　SKP型、SL15型

  　　　SZK-103型の製品ページはこちらをご参照ください。






  ・SZK-105型（SZK-103型用カバー）

  　　　　SZK-105型の製品ページはこちらをご参照ください。










  ---


  ・SZ-007型　壁面取付ブラケット
  対応製品＞　SKS-M1型、SKH-M1型、SF08-M1J型、SF10-M1J型、SL08-M1J型、SL10-M1J型
  　　　　　　　　取付ピッチΦ50、Φ70のタイプ

  　　　SZ-007型の製品ページはこちらをご参照ください。










  ---


  ・SZ-008型　壁面取付ブラケット
  　＜対応製品＞　SKS-M1型、SKH-M1型、SKP-M1型、SF08-M1J型、SF10-M1J型、
  　　　　　　　　SL08-M1J型、SL10-M1J型、SL15-M1J型、取付ピッチΦ50、Φ70、Φ120、
  　　　　　　　　Φ140および、取付寸法□74のタイプ

  　　　SZ-008型の製品ページはこちらをご参照ください。










  ---


  ・SZ-023型　壁面取付ブラケット（カバー付属）
  　＜対応製品＞　SKS型、SKH型、SKP型、SF08-J型、SF10-J型、SL08-J型、
  　　　　　　　　SL10-J型、SL15-J型、取付ピッチΦ50、Φ70、Φ120、Φ140、
  　　　　　　　　および、取付寸法□74のタイプ

  　　　SZ-023型の製品ページはこちらをご参照ください。








  このページのトップに戻る

  > 詳しくみる

• SZシリーズ
  壁面取付ブラケット　SZK-003W型、SZK-003A型とSZK-004W型の違いを
  教えてください。

  ケーブルの取り出し方法が違います。
  SZK-003W型とSZK-003A型はコードを取付壁面から取り出すタイプです。
  SZK-004W型はケーブルグランドを使用して、コードを真っすぐ下に取り出すタイプです｡

  ■SZK-003W型（材質:PC）/SZK-003A型（材質:ABS）

  　SZK-003W・SZK-003A型の製品ページをご参照ください。

  　対応製品　SZK-003W型：LR6-WJ型、LR7-WJ・WT型、WDB型、PWS-TT・TH・RT・RH型
  　　　　　　SZK-003A型：LR6-WJA型



  ■SZK-004W型（材質:PC）

  　SZK-004W型の製品ページをご参照ください。

  　対応製品：LR6-WJ型、LR7-WJ・WT型 > 詳しくみる

• LRシリーズ・SZ-007型
  LR6型とLR7型について、LR6-302WJNW-RYG型などの直取付け方式(WJ型)の機種を壁面取付けブラケット「SZ-007型」に取付けて使用できますか。

  壁面取付けブラケット「SZ-007型」にはФ40mmの他にも孔が加工されており、製品本体の保護等級が確保できなくなるため推奨しておりません。
  LRシリーズ専用のオプションパーツ（壁面取付ブラケット SZK-003W型など）をご使用ください。 > 詳しくみる
