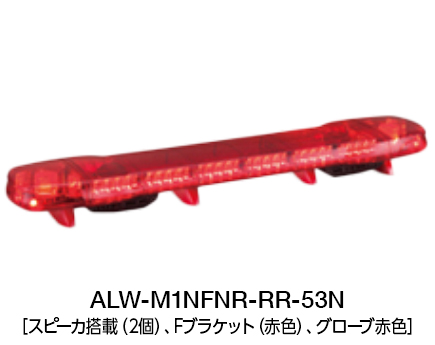

散光式警光灯 ALシリーズ(パトリンク ビークル対応 )

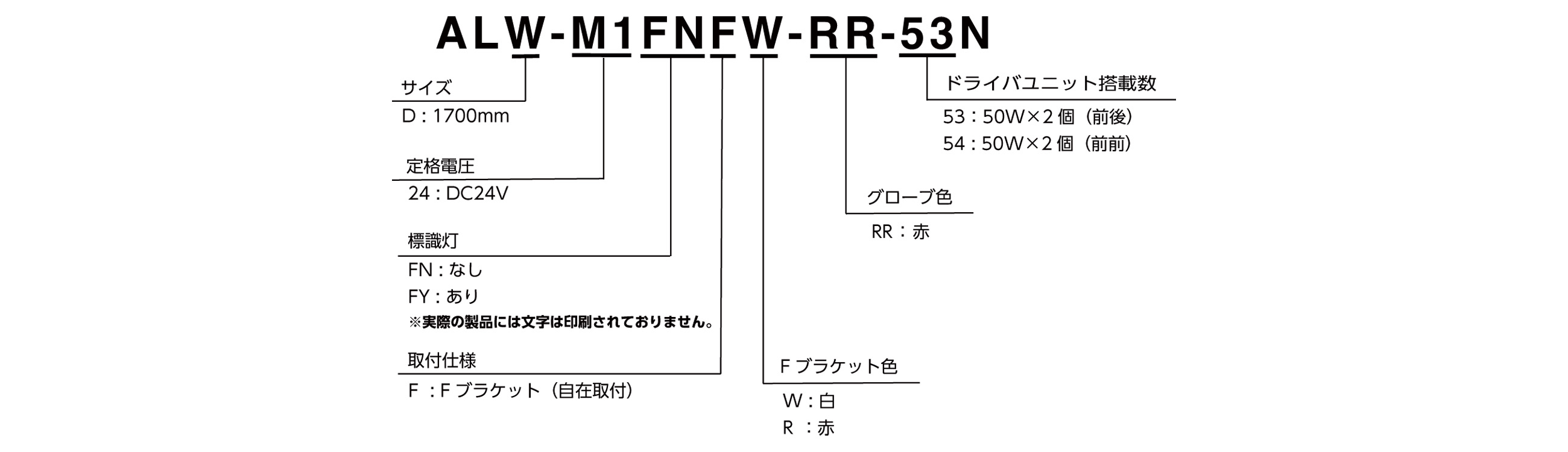

ALW series

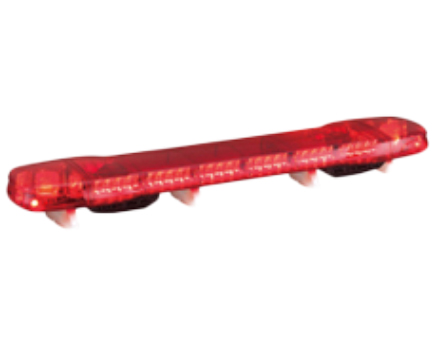

《全長1,700mm》 パトリンクビークル対応 LED散光式警光灯。 大型クラスにフィットするサイズです。
- 散光式警光灯
- 全長:1700/高さ:188
- 光源:LED
- LED:14灯
- LED標識灯付:ALW-FY
- スピーカ:2個搭載
- 赤
特長
製品を360°全方位からご覧頂けます(ALEシリーズ)
ネットワーク化された散光式警光灯で新たな点滅パターンの表現を可能にしました。
また全高を抑えた薄型設計とキャラクターラインにより車両との一体感のあるデザインになりました。
■全高を抑えた薄型新デザイン 全高を抑えた(NZシリーズ比/53mmダウン)薄型設計とウィング状のキャラクターラインにより 車両と一体感のあるデザインになりました。
■視認性抜群のオールライティング スピーカーと標識灯を本体下部に配置。 全面発光のオールライティングを実現し抜群の視認性を確保しました。
■新反射鏡(パルテノンユニット) 上下二面の反射鏡構造で遠近両面からの視認性向上。
また反射鏡の表面を多面化し側方の視認性向上し、前面の柱に光が反射する事で横方向からの視認性も向上。
■サイドフラッシュ機能の搭載 散光式警光灯の最両端に設置、前方を走行する車両のドアミラー付近と対向車をスポット的に照射し緊急車両の接近を報知。
また横方向へも照射し交差点での注意喚起を行ないます。
■点滅灯 新型のフレネルレンズが360°全周に強烈な閃光を放ちます。 またパトリンクビークルの連動動作にあわせた点滅で注意喚起を行います。
■標識パネルの入替えが可能 黄、緑、白色の標識パネルをラインアップ。 また架装段階でのパネル変更が可能になり、標準色以外のパネル色へ変更も可能。
■新型スピーカー 新開発のホーンは小型でありながら効率よく音を発生させます。
ホーンの向きも前後だけではなく、前前、後後などへの対応も可能(防雪カバーもご用意しております)
■調整可能なブラケット 新開発のシャシ構造により、取付足と配線の両方のスライドが可能となりました。
またシャシに目盛りを刻むことにより取付時の工数の低減を目指しました。
WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
補修パーツ

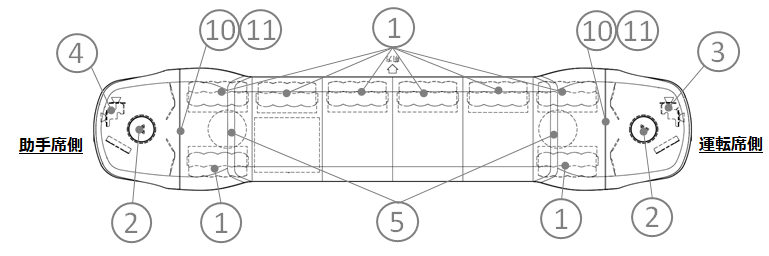

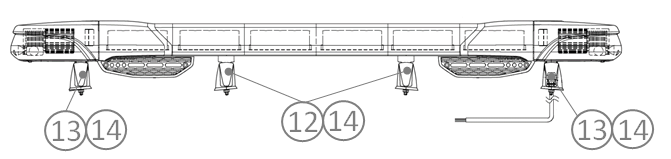

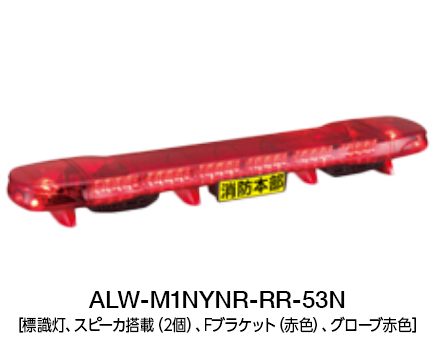

ALW-24FNFR-RR ALW-24FNFW-RR
ALW-24FNFR-RR
ALW-24FNFW-RR
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
注)品番の☐は、型式により品番が異なります。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | すべてのLEDユニットが同時に点滅しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | - |
光 | 一部のLEDユニットが点滅しなくなった。 | 点滅灯組立のLED故障または寿命。 | 点滅灯組立を交換してください。 | ① |
光 | フレネル灯組立部分が点滅しなくなった。 | フレネル灯組立の故障または寿命。 | フレネル灯組立を交換してください。 | ② |
光 | サイドフラッシャ組立が点滅しなくなった。 | サイドフラッシャ組立の故障または寿命。 | サイドフラッシャ組立を交換してください。 | ③④ |
音 | サイレン音、マイク拡声ができない。 | ドライバーユニットの断線。 | ドライバーユニットを交換してください。 | ⑤ |

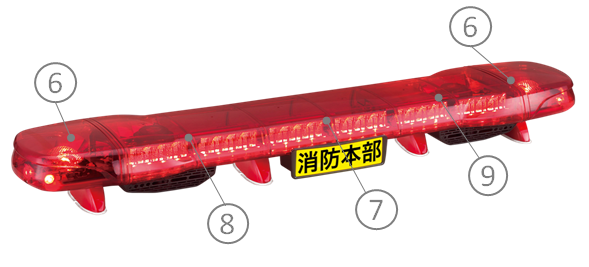

外観 | グローブのキズや破損。 | - | キズ、破損箇所のグローブを交換してください。 | ⑥⑦⑧⑨⑩⑪ |
外観 | Fブラケットを交換したい。 | - | 10mmのラチェットをご使用してください。 | ⑫⑬ |
外観 | Fブラケットキャップを紛失もしくは破損した。 | - | キャップを交換してください。 | ⑭ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
W72100007-1F1 | 8 |
赤色 |
5年10万キロ |
光 | ② |
|
W72100010-1F1 | 2 | 赤色 | 5年10万キロ |
光 | ③ |
|
W72100009-F1 | 1 | 赤色 運転席側 | 5年10万キロ |
光 | ④ |
|
W72100008-F1 | 1 | 赤色 助手席側 | 5年10万キロ |
音 | ⑤ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑥ |
|
W33100094-1F8 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑦ |
|

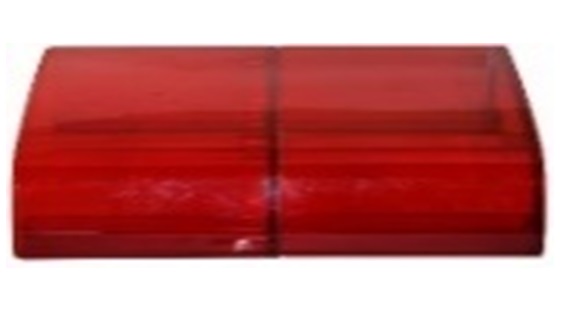

W33100093-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑧ |
|
W33100092-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑨ |
|
W33100091-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑩ |
|
W24400080-1F1 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑪ |
|
W24400081-1F1 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑫ |
|
W83100090-1F4 | 2 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑬ |
|
W83100090-1F5 | 2 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑭ |
|
W83140013-1F1 | 8 |
赤色 |
キズや破損時に交換してください。 |
外観 | ⑫ |
|
W83100090-7F4 | 2 | 白色 | キズや破損時に交換してください。 |
外観 | ⑬ |
|
W83100090-7F5 | 2 | 白色 | キズや破損時に交換してください。 |
外観 | ⑭ |
|
W83140013-7F1 | 8 |
白色 |
キズや破損時に交換してください。 |

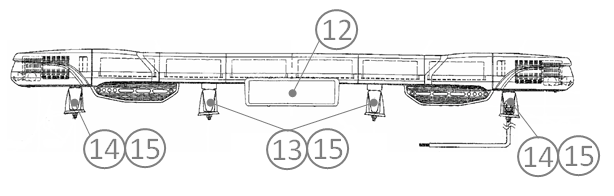

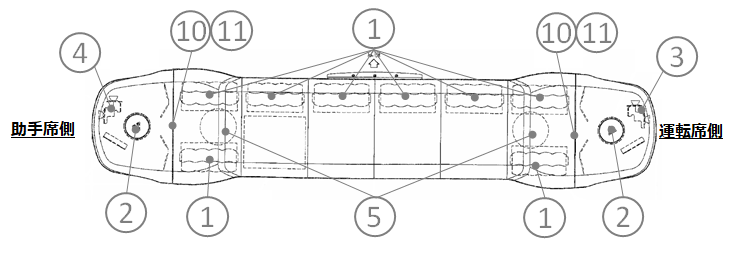

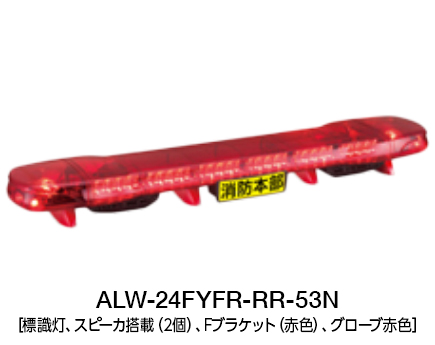

ALW-24FYFR-RR
ALW-24FYFR-RR
※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
注)品番の☐は、型式により品番が異なります。
解決NAVI
区分 | 故障内容/症状 | 考えられる要因 | 処置 | 部品番号 |
---|---|---|---|---|
光 | すべてのLEDユニットが同時に点滅しなくなった。 | 断線やコネクタ部の端子接触など。 | 車両~製品間 の配線をご確認ください。 | - |
光 | 一部のLEDユニットが点滅しなくなった。 | 点滅灯組立のLED故障または寿命。 | 点滅灯組立を交換してください。 | ① |
光 | フレネル灯組立部分が点滅しなくなった。 | フレネル灯組立の故障または寿命。 | フレネル灯組立を交換してください。 | ② |
光 | サイドフラッシャ組立が点滅しなくなった。 | サイドフラッシャ組立の故障または寿命。 | サイドフラッシャ組立を交換してください。 | ③④ |
音 | サイレン音、マイク拡声ができない。 | ドライバーユニットの断線。 | ドライバーユニットを交換してください。 | ⑤ |
外観 | 黄色パネルが割れた。 | - | 文字パネルを交換してください。 | ⑫ |
外観 | グローブのキズや破損。 | - | キズ、破損箇所のグローブを交換してください。 | ⑥⑦⑧⑨⑩⑪ |
外観 | Fブラケットを交換したい。 | - | 10mmのラチェットをご使用してください。 | ⑬⑭ |
外観 | Fブラケットキャップを紛失もしくは破損した。 | - | キャップを交換してください。 | ⑮ |
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
光 | ① |
|
W72100007-1F1 | 8 |
赤色 |
5年10万キロ |
光 | ② |
|
W72100010-1F1 | 2 | 赤色 | 5年10万キロ |
光 | ③ |
|
W72100009-F1 | 1 | 赤色 運転席側 | 5年10万キロ |
光 | ④ |
|
W72100008-F1 | 1 | 赤色 助手席側 | 5年10万キロ |
音 | ⑤ |
|
Z65352217-3F1 | 2 |
50W |
3年6万キロ |
外観 | ⑥ |
|
W33100094-1F8 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑦ |
|
W33100093-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑧ |
|
W33100092-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑨ |
|
W33100091-1F1 | 1 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑩ |
|
W24400080-1F1 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑪ |
|
W24400081-1F1 | 2 | 赤色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑫ |
|
W24110101-2F1 | 1 | 黄色 | 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。 |
外観 | ⑬ |
|
W83100090-1F4 | 2 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑭ |
|
W83100090-1F5 | 2 | 赤色 | キズや破損時に交換してください。 |
外観 | ⑮ |
|
W83140013-1F1 | 8 |
赤色 |
キズや破損時に交換してください。 |
ダウンロードサービスについて
ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。
1.権利の帰属
本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。
2.データの利用
パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。
3.目的
本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。
- メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
- 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。
4.禁止行為
- 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
- ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
- ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。
5. 「公開データ」および「ダウンロードデータ」に関しての注意事項
「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。
- 「公開データ」に、当社が発売したすべての機種を含めていないこと。
- 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
- 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
- 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
- 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
- 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
- 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
- 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
- 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。
6.「CADデータ」について
- 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
- 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
- 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
A.IGES形式データ
B.STEP形式データ
C.PARASOLID形式データ
7.「製品仕様書データ」について
製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。
8.「宣言書/証明書データ」について
「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。
9.ダウンロードサービスの中止・変更
本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。
10.利用契約の解約
利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。
11.免責
本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。
