散光式警光灯 ALシリーズ(パトリンク ビークル対応 )
ALS series

《全長1,100mm》 パトリンクビークル対応 LED散光式警光灯。 乗用車クラスにフィットするサイズです。

  • 散光式警光灯
  • 全長:1100/高さ:200
  • 光源:LED
  • LED:11灯
  • スピーカ:2個搭載
  • 散光式警光灯 ALシリーズ(パトリンク ビークル対応 ) ALS series
  • 散光式警光灯 ALシリーズ(パトリンク ビークル対応 ) ALS series
  • 散光式警光灯 ALシリーズ(パトリンク ビークル対応 ) ALS series
  • 散光式警光灯 ALシリーズ(パトリンク ビークル対応 ) ALS series

製品を360°全方位からご覧頂けます(ALEシリーズ)
ネットワーク化された散光式警光灯で新たな点滅パターンの表現を可能にしました。
また全高を抑えた薄型設計とキャラクターラインにより車両との一体感のあるデザインになりました。
■全高を抑えた薄型新デザイン 全高を抑えた(NZシリーズ比/53mmダウン)薄型設計とウィング状のキャラクターラインにより 車両と一体感のあるデザインになりました。
■視認性抜群のオールライティング スピーカーと標識灯を本体下部に配置。
 全面発光のオールライティングを実現し抜群の視認性を確保しました。
■新反射鏡(パルテノンユニット) 上下二面の反射鏡構造で遠近両面からの視認性向上。
 また反射鏡の表面を多面化し側方の視認性向上し、前面の柱に光が反射する事で横方向からの視認性も向上。
■サイドフラッシュ機能の搭載 散光式警光灯の最両端に設置、前方を走行する車両のドアミラー付近と対向車をスポット的に照射し緊急車両の接近を報知。
 また横方向へも照射し交差点での注意喚起を行ないます。
■点滅灯 新型のフレネルレンズが360°全周に強烈な閃光を放ちます。 またパトリンクビークルの連動動作にあわせた点滅で注意喚起を行います。
■標識パネルの入替えが可能 黄、緑、白色の標識パネルをラインアップ。
 また架装段階でのパネル変更が可能になり、標準色以外のパネル色へ変更も可能。
■新型スピーカー 新開発のホーンは小型でありながら効率よく音を発生させます。
 ホーンの向きも前後だけではなく、前前、後後などへの対応も可能(防雪カバーもご用意しております)
■調整可能なブラケット 新開発のシャシ構造により、取付足と配線の両方のスライドが可能となりました。
 またシャシに目盛りを刻むことにより取付時の工数の低減を目指しました。

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

製品仕様書(※)

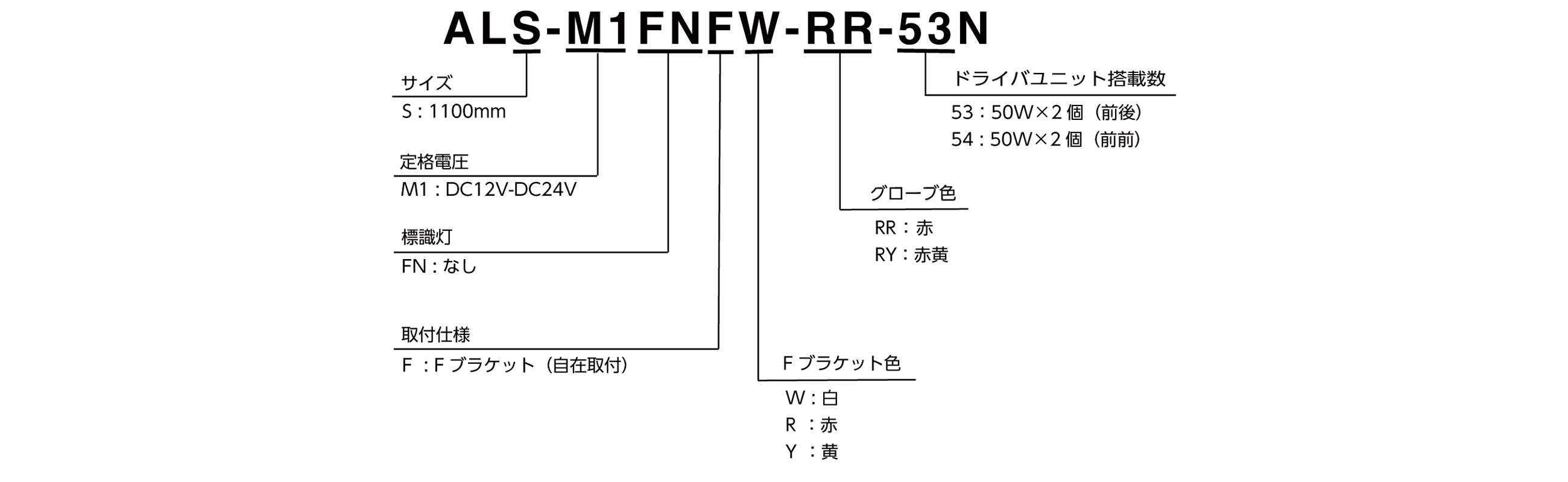

ALS-M1FNFR-RR   ALS-M1FNFW-RR   ALS-M1FNFY-RY  

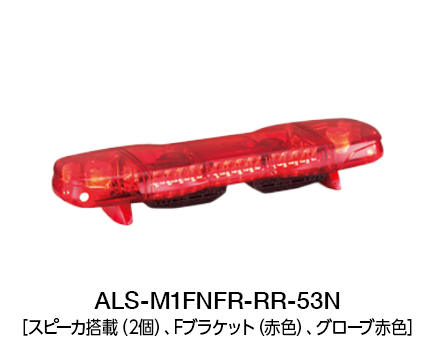

ALS-M1FNFR-RR  

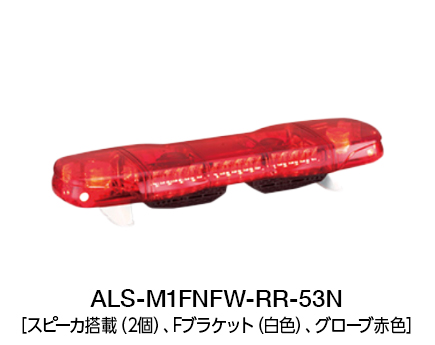

ALS-M1FNFW-RR  

ALS-M1FNFY-RY  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

注)品番の☐は、型式により品番が異なります。

解決NAVI

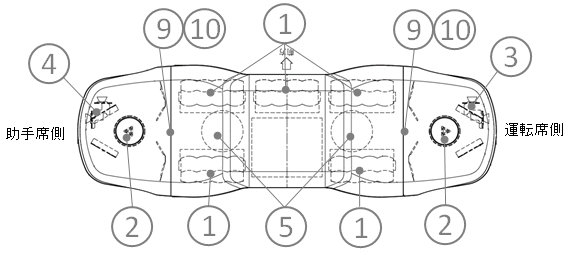

区分 故障内容/症状 考えられる要因 処置 部品番号
すべてのLEDユニットが同時に点滅しなくなった。 断線やコネクタ部の端子接触など。 車両~製品間 の配線をご確認ください。 -
一部のLEDユニットが点滅しなくなった。 点滅灯組立のLED故障または寿命。 点滅灯組立を交換してください。
フレネル灯組立部分が点滅しなくなった。 フレネル灯組立の故障または寿命。 フレネル灯組立を交換してください。
サイドフラッシャ組立が点滅しなくなった。 サイドフラッシャ組立の故障または寿命。 サイドフラッシャ組立を交換してください。 ③④
サイレン音、マイク拡声ができない。 ドライバーユニットの断線。 ドライバーユニットを交換してください。

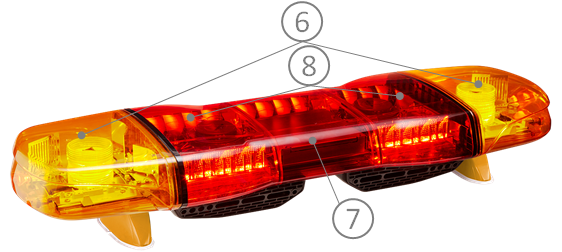

外観 グローブのキズや破損。 - キズ、破損箇所のグローブを交換してください。 ⑥⑦⑧⑨⑩

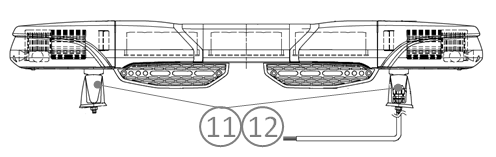

外観 Fブラケットを交換したい。 - 10mmのラチェットをご使用してください。
外観 Fブラケットキャップを紛失もしくは破損した。 - キャップを交換してください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
点滅灯組立 赤
W72100007-1F1 5

赤色

5年10万キロ

フレネル灯組立 赤
W72100010-1F1 2 赤色  5年10万キロ
フレネル灯組立 白
W72100010-7F1 2 白色  5年10万キロ
サイドフラッシュ組立 R
W72100009-F1 1 赤色 運転席側  5年10万キロ
サイドフラッシュ組立 L
W72100008-F1 1 赤色 助手席側  5年10万キロ
ドライバユニットSPS-50N
Z65352217-3F1 2

50W

3年6万キロ

外観
メイングローブ組立 赤
W33100094-1F8 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

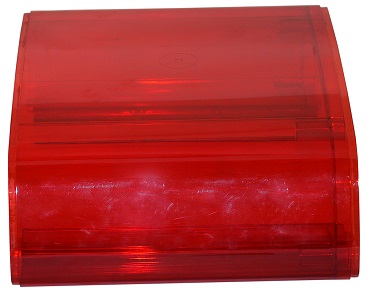

中間グローブA1 赤
W33110071-1F1 1 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

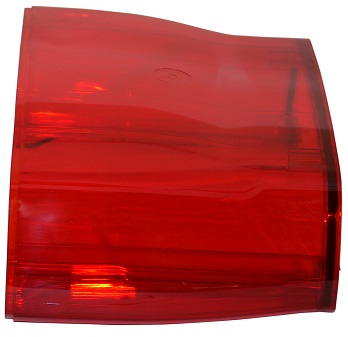

中間グローブB組立 赤
W33100088-1F1 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
中間ジョイントプレート組立 赤
W24400080-1F1 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
メインジョイントプレート組立 赤
W24400081-1F1 2 赤色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
メイングローブ組立 黄
GA0001737-F2 2 黄色 従来製品より色調を変更しています。必要に応じて、2個合わせての交換をご検討ください。 ※併用してもご利用に支障はございません。 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観

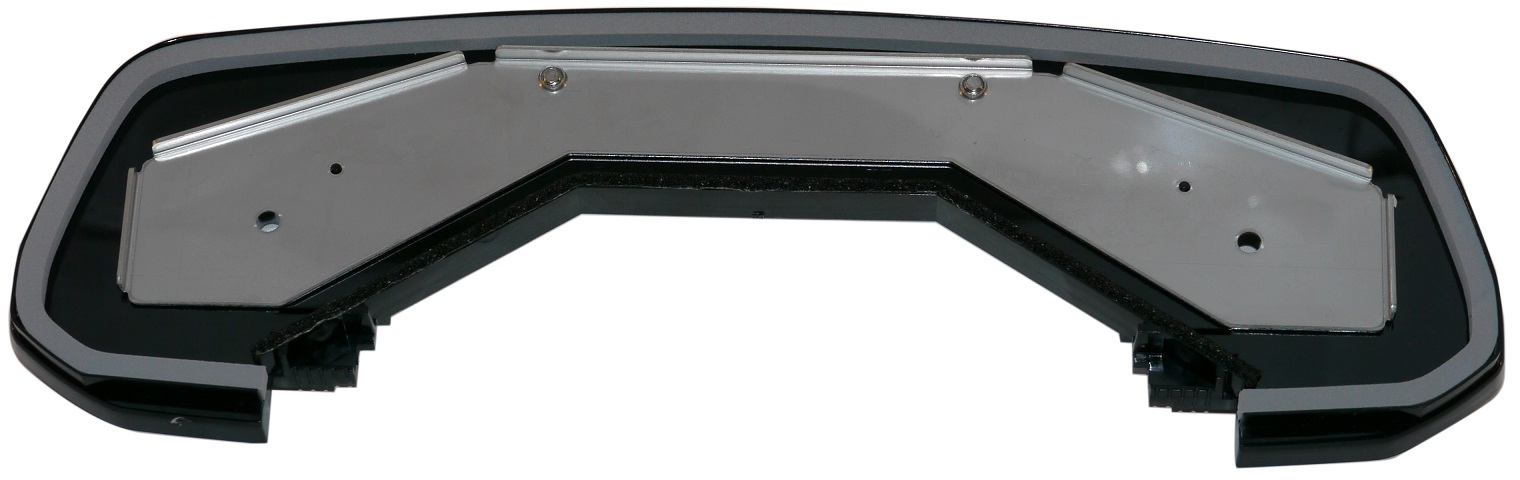

中間ジョイントプレート組立 黒
W24400080-9F1 2 黄色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
外観
Fブラケット組立 赤
W83100090-1F3 2 赤色 キズや破損時に交換してください。
外観
Fブラキャップ 赤
W83140013-1F1 4 赤色 キズや破損時に交換してください。
外観
Fブラケット組立 白
W83100090-7F3 2 白色 キズや破損時に交換してください。
外観
Fブラキャップ 白
W83140013-7F1 4 白色 キズや破損時に交換してください。
外観
Fブラケット組立 黄
W83100090-2F3 2 黄色 キズや破損時に交換してください。
外観
Fブラキャップ 黄
W83140013-2F1 4 黄色 キズや破損時に交換してください。
外観
メインジョイントプレート組立 黄
GA0001738-F1 2 黄色 異常の有無に関わらず、2年毎の交換 をおすすめいたします。 くすみやキズなど異常があれば 交換してください。
