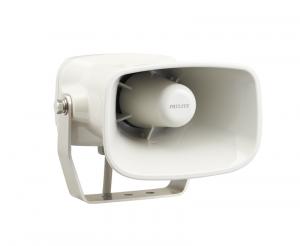

ホーン型報知器(電子音)
EHS

《電子音》 110dB 32音内蔵

  • 接点制御
  • アラーム/メロディ
  • 音・音声合成報知器
  • 110dB
  • 屋内/屋外
  • IP65(正方向)
  • ホーン型報知器(電子音) EHS

製品の特徴

  • 業界最高レベル最大音圧110dB(at 1m)の大音量(本体内蔵音再生時)
  • シーンに合わせた2種類の音特性
    • 騒音下でも聞き取りやすい「シグナルモード
    • 聞き心地のよい「インフォメーションモード
  • 優れた耐振動性
  • 3段階のレベル設定ができる減音機能を搭載
  • キャブタイヤコード仕様端子台仕様をラインアップ
  • M1仕様は、NPNオープンコレクタだけでなく、PNP出力にも対応

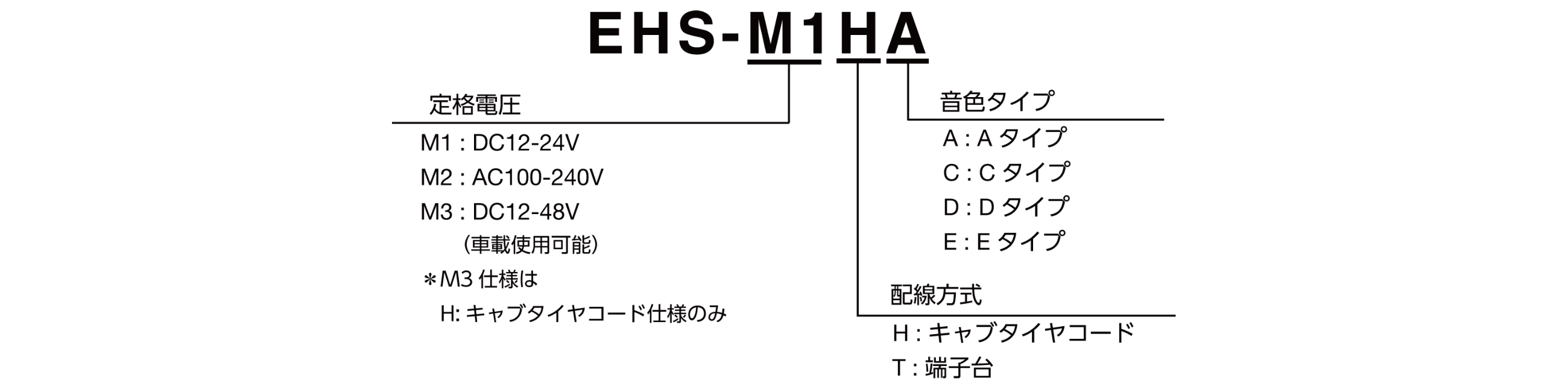

モデルコード

製品リスト

型式 定格電圧 配線 音色タイプ
EHS-M1HA DC12-24V キャブタイヤコード Aタイプ
EHS-M1HC DC12-24V キャブタイヤコード Cタイプ
EHS-M1HD DC12-24V キャブタイヤコード Dタイプ
EHS-M1HE DC12-24V キャブタイヤコード Eタイプ
EHS-M1TA DC12-24V 端子台 Aタイプ
EHS-M1TC DC12-24V 端子台 Cタイプ
EHS-M1TD DC12-24V 端子台 Dタイプ
EHS-M1TE DC12-24V 端子台 Eタイプ
EHS-M2HA AC100-240V キャブタイヤコード Aタイプ
EHS-M2HC AC100-240V キャブタイヤコード Cタイプ
EHS-M2HD AC100-240V キャブタイヤコード Dタイプ
EHS-M2HE AC100-240V キャブタイヤコード Eタイプ
EHS-M2TA AC100-240V 端子台 Aタイプ
EHS-M2TC AC100-240V 端子台 Cタイプ
EHS-M2TD AC100-240V 端子台 Dタイプ
EHS-M2TE AC100-240V 端子台 Eタイプ
EHS-M3HA DC12-48V キャブタイヤコード Aタイプ
EHS-M3HC DC12-48V キャブタイヤコード Cタイプ
EHS-M3HD DC12-48V キャブタイヤコード Dタイプ
EHS-M3HE DC12-48V キャブタイヤコード Eタイプ

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

EHS  

EHS  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
キャブタイヤコード
V13100076-F1 1
カバー
V21100522-F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • <技術豆知識>
    音圧と、距離による音圧の減衰について教えてください。

    音圧とは音の大きさを表す数値で騒音計で測定します。単位はデシベル(dB)です。

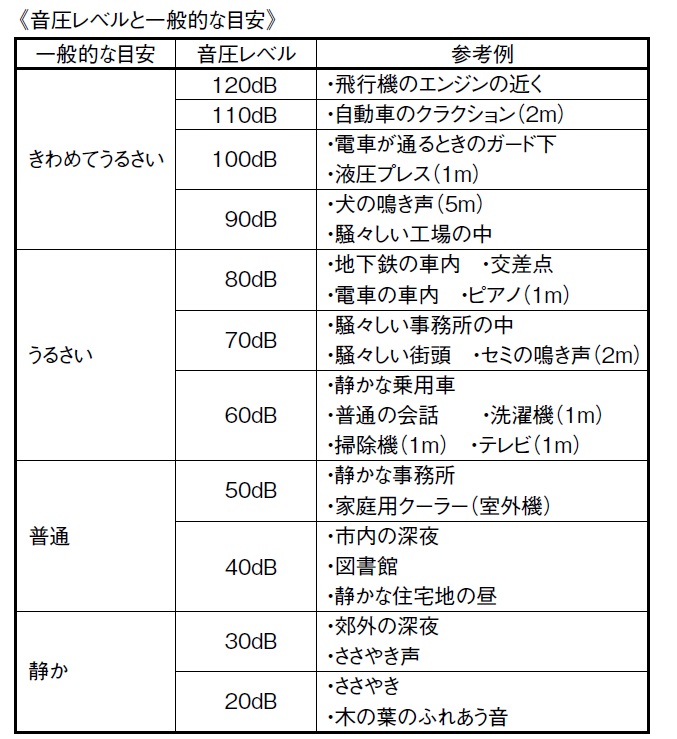

    下表《音圧レベルと一般的な目安》に音圧レベル(dB)とその一般的な目安を示します。

    <ブザー付き表示灯、電子音報知器、MP3音声合成報知器、サイレンアンプなどの製品選定
    に際して>

    人間は周囲騒音に比べて3dB~10dBの音圧差があると、その音を識別可能と言われています。

    また、音の大きさは距離の対数に比例して小さくなっていきます。(距離×2倍で−6dB)

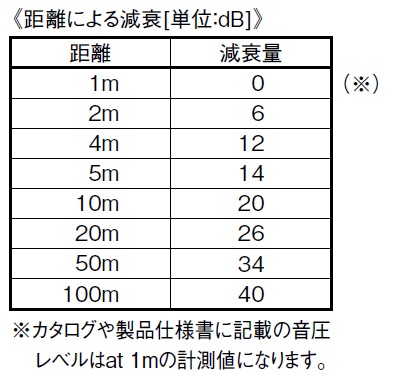

    下表《音圧レベルと一般的な目安》と《距離による減衰》を参考に、製品を設置される場所までの
