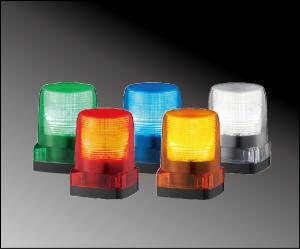

フラッシュ表示灯
LFH
最高の視認性と絶対の信頼性 3年間の無償修理対応。品質に絶対の自信を持った メンテナンスフリー設計。
- 電源制御
- Φ100
- 表示灯
- フラッシュ(トリプル)
- 屋内/屋外
- IP66(正方向時)
- 赤
- 黄
- 緑
- 青
- 白
特長
コンパクトで洗練されたデザインのフラッシュ表示灯 トリプルフラッシュ方式の採用で、鮮烈な光を放ち 遠方からも高い視認性を誇ります。
●屋外・遠距離からの視認性の高さを誇る超高輝度LEDフラッシュ表示灯。
●警報灯の規格などあらゆる条件でご使用いただける仕様をラインアップしました。
●脚部にスクエア形状を採用することで取付け場所を選ばず、耐振動性、防塵防水性能を実現しました。
●常に振動のある場所への設置でも高い耐振動性能で、安定して点灯します。
●出荷後、3年間の無償修理対応。品質に絶対の自信を持ったメンテナンスフリー設計。
●使用シーンに応じて眩惑対策をとれる減光機能を標準搭載。
●従来品の切替えにも安心の取付けピッチ互換。

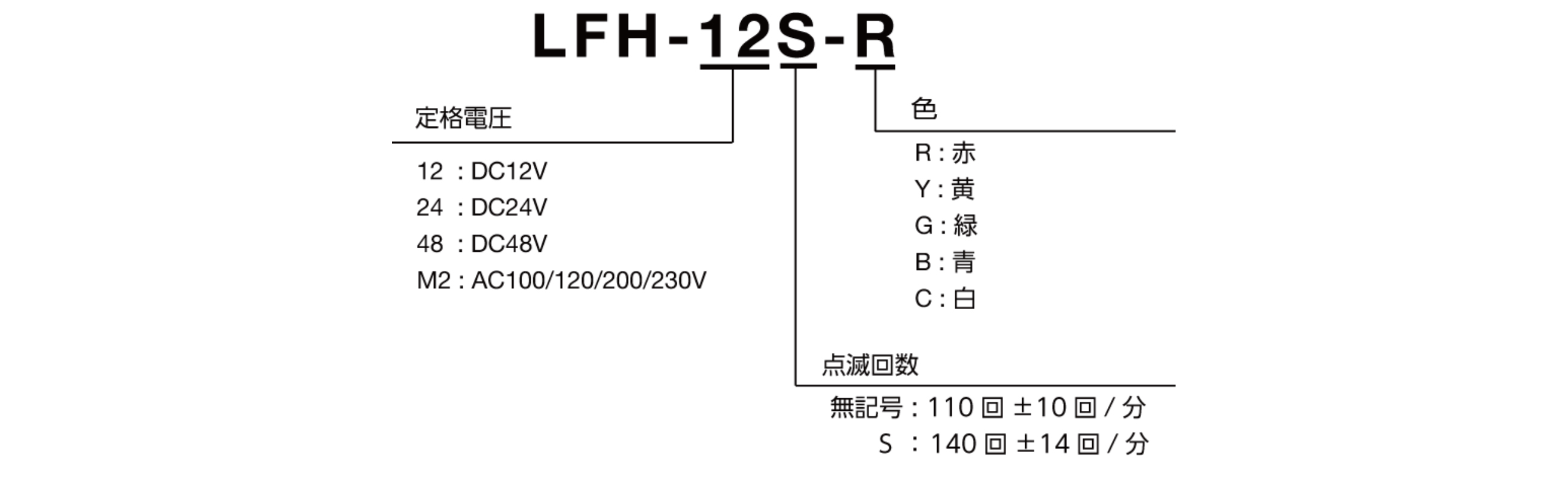

モデルコード
モデルコード
製品リスト
型式 | 定格電圧 | 点滅回数 | 色 |
---|---|---|---|
LFH-12-R/Y/G/B/C | DC12V | 110回/分 | 赤/黄/緑/青/白 |
LFH-24-R/Y/G/B/C | DC24V | 110回/分 | 赤/黄/緑/青/白 |
LFH-48-R/Y/G/B/C | DC48V | 110回/分 | 赤/黄/緑/青/白 |
LFH-M2-R/Y/G/B/C | AC100/120/200/230V | 110回/分 | 赤/黄/緑/青/白 |
LFH-12S-R/Y/G/B/C | DC12V | 140回/分 | 赤/黄/緑/青/白 |
LFH-24S-R/Y/G/B/C | DC24V | 140回/分 | 赤/黄/緑/青/白 |
LFH-48S-R/Y/G/B/C | DC48V | 140回/分 | 赤/黄/緑/青/白 |
