LEDワークライト
CLK

明るさ、驚異の2,100lx。 防水、耐油/高耐食型LED照明。
【CLK-CL(M12コネクタ配線リンク仕様)は、2016年3月生産終了】
【CLK2S-24AG-CN/CLK6C-24AG-CN/CLK6S-24AG-CN:2016年3月生産終了】
※2019年11月より CLK□S-24AG型(ケーブル取出し)の品目は、CLK□S-24AAG型へ変更となりました。

  • 電源制御
  • 200/300/600
  • 点灯
  • LED照明
  • 屋内
  • IP66/IP67/IP69K
  • 昼光色
  • 昼白色
  • LEDワークライト CLK

●防水性能において、食肉/食品加工/製薬/飲料業など高圧温水80℃洗浄を行う現場で要求される3種の保護等級IP66/67G(JISC0920:2003)、IP69K(DIN 40050 part9)に対応。
●3サイズ(200~600mm)、2色(昼光、昼白)、本体材質、ケーブル接続方法の違いで4タイプをラインナップ。
 様々なシーンでご採用が可能です。
●使用温度範囲が-40~+60℃で冷凍倉庫など極低温環境にも設置が可能。
●欧州RoHS指令に対応しています。
●CEマーキング適合 ※旧モデル(CLK□S-AG)の製品仕様書はこちら

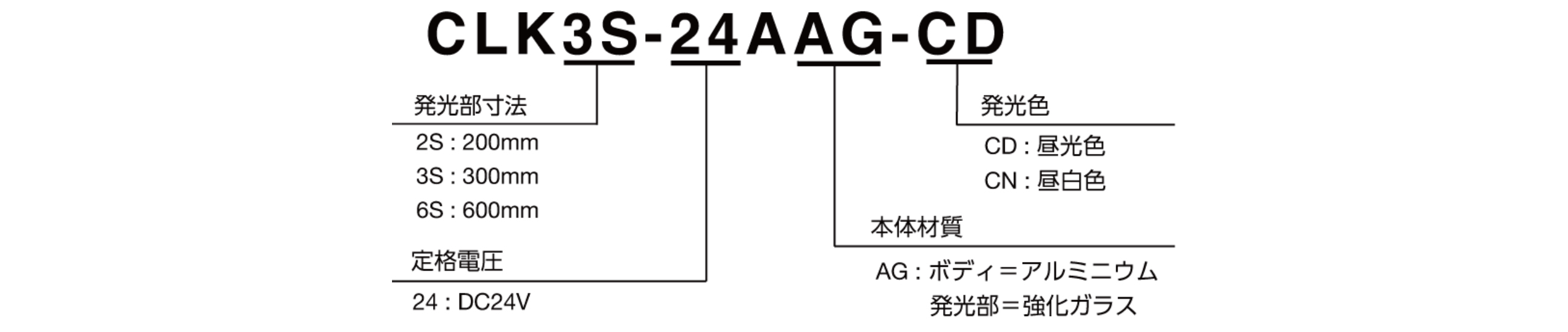

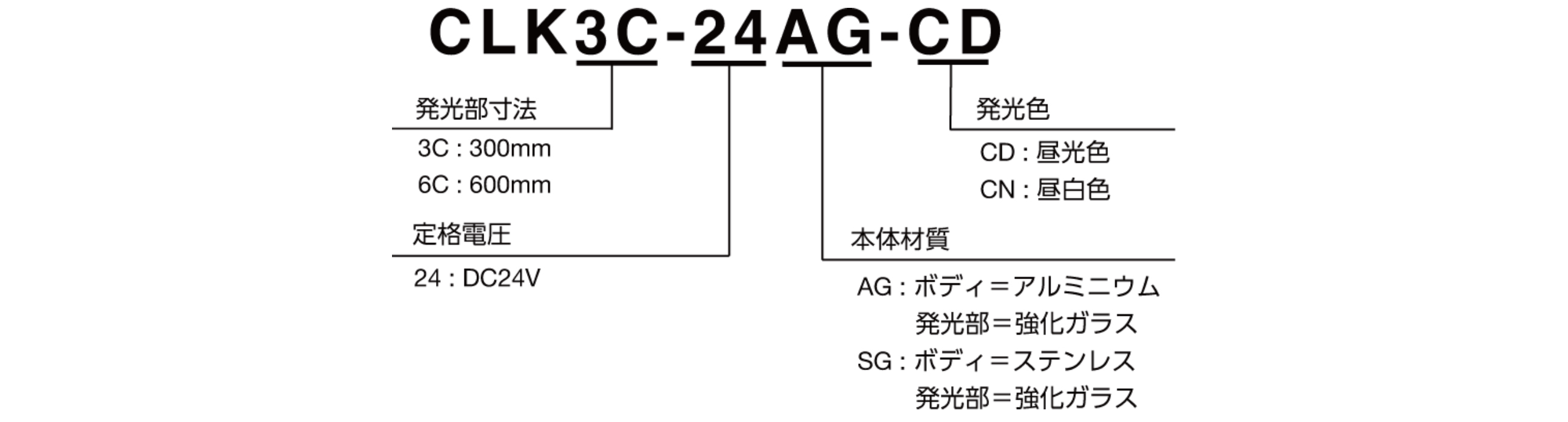

モデルコード

C:M12コネクタ接続仕様

S:ケーブル取出し仕様

製品リスト

C:M12コネクタ接続仕様

型式 発光部寸法 定格電圧 ボディ材質 ケーブル長 発光色
CLK3C-24AG-CD 300mm DC24V アルミニウム   M12コネクタ    昼光色
CLK3C-24AG-CN 300mm DC24V アルミニウム   M12コネクタ    昼白色
CLK3C-24SG-CD 300mm DC24V ステンレス   M12コネクタ    昼光色
CLK3C-24SG-CN 300mm DC24V ステンレス   M12コネクタ    昼白色
CLK6C-24AG-CD 600mm DC24V アルミニウム   M12コネクタ    昼光色

※CN(昼白色)仕様は、CLK3C(300mm)のみとなります。

S:ケーブル取出し仕様

型式 発光部寸法 定格電圧 ボディ材質 ケーブル長 発光色
CLK2S-24AAG-CD 200mm DC24V アルミニウム 0.5mケーブル取出し 昼光色
CLK3S-24AAG-CD 300mm DC24V アルミニウム 0.5mケーブル取出し 昼光色
CLK3S-24AAG-CN 300mm DC24V アルミニウム 0.5mケーブル取出し 昼白色
CLK6S-24AAG-CD 600mm DC24V アルミニウム 0.5mケーブル取出し 昼光色

※CN(昼白色)仕様は、CLK3S(300mm)のみとなります。
