LEDワークライト
CLN
業界最薄!! 厚さ22mm 明るさ820lx!! (※1 2012年11月現在、パトライト調べ/※2 CD(昼光色)の中心照度を測定) 【CLN-24-CL-T/PT:2016年3月生産終了】 ※2019年11月より CLN-24A型へ変更となりました。
- 電源制御
- □85
- 点灯
- LED照明
- 屋内
- IP66/IP67/IP69K
- 昼光色
特長
■ 厚さ22.2mmの薄型設計 機械のさらなる省スペース化に合わせ、『薄く・低く・自在で邪魔にならない』をコンセプトにデザインしました。
■ 明るさ 820lx 全体光量は従来品の7倍で電球40W以上を確保しました。自然な配光特性を持たせ、ワーク部周辺も照らします。
■ 取付け自在! フレキシブルアングル!
●T型 /チルト機構(上下)全角180°
●PT型/パン機構(左右)全角120°チルト機構(上下)全角180°
■ 防水/耐油のIP67G準拠 防水と共に加工機械で使用されるクーラントにも対応しました。
フレキシブルアングルはステンレスを採用しサビから守ります。
※旧モデル(CLN-24)の製品仕様書はこちら

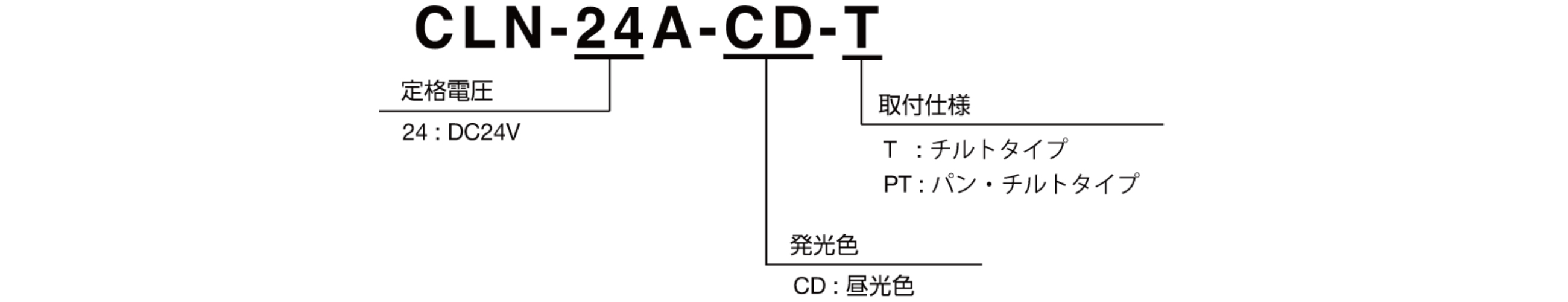

モデルコード
モデルコード
製品リスト
型式 | 定格電圧 | 発光色 | 取付仕様 |
---|---|---|---|
CLN-24A-CD-T | DC24V | 昼光色 | チルトタイプ |
CLN-24A-CD-PT | DC24V | 昼光色 | パン・チルトタイプ |
WEBカタログ
>>WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
