回転灯
RLR

LED光源採用で過酷な使用状況に対応した、 メンテナンスフリーの大型回転灯の登場です!

  • 電源制御
  • Φ162
  • 回転灯
  • 回転
  • 屋内/屋外
  • IP66
  • 回転灯 RLR

■長寿命
  LED光源+ブラシレスモータ+ベアリング採用ギア方式で
■耐振性能

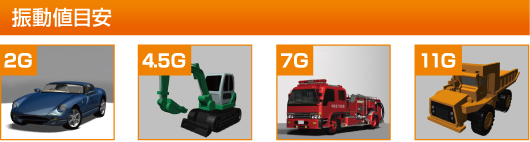

  11.2Gの振動に耐える  ※RLR-M2は除く

■高視認性
  上下2点のハイパワーLED光源&新リフレクター
■ISO規格12509規定の閃光数に準拠した141回/分仕様のRLR-M1-C-Yもご用意。
  建設機械で安心してご使用いただけます。 あらゆる方向からの暴噴流にも侵水しない
■耐塵防水構造『保護等級 (IP66)』
  □IP6X:塵埃の浸入を完全に防止します。
  □IPX6:いかなる方向からの水の強い直接噴流によっても有害な影響を受けません。
■性能評価テスト内容
  □IPX6:直径12.5mm放水ノズルで2.5m~3mの距離から毎分100ℓの水を360°全方向より最低3分以上噴射させる。
  □IP6X:製品内部を負圧状態にし、製品をダストチャンバー入れ塵埃を8時間浮遊させる。
以上の試験をクリアした安心の耐塵防浸構造です。



型式・仕様

サイズ Φ162mm
本体色 ダークグレー
グローブ材質 PC
光源 LED
材質 ABS
質量 1.00kg(RLR-M1-□、RLR-M1-P-□、RLR-04-□、RLR-04-P-□)
1.01kg(RLR-M1-C-Y)
1.06kg(RLR-M2-□、RLR-M2-P-□)
適合規格 CEマーキング適合(RLR-M1-□、RLR-M1-P-□、RLR-04-□、RLR-04-P-□のみ)
保護等級 IP66

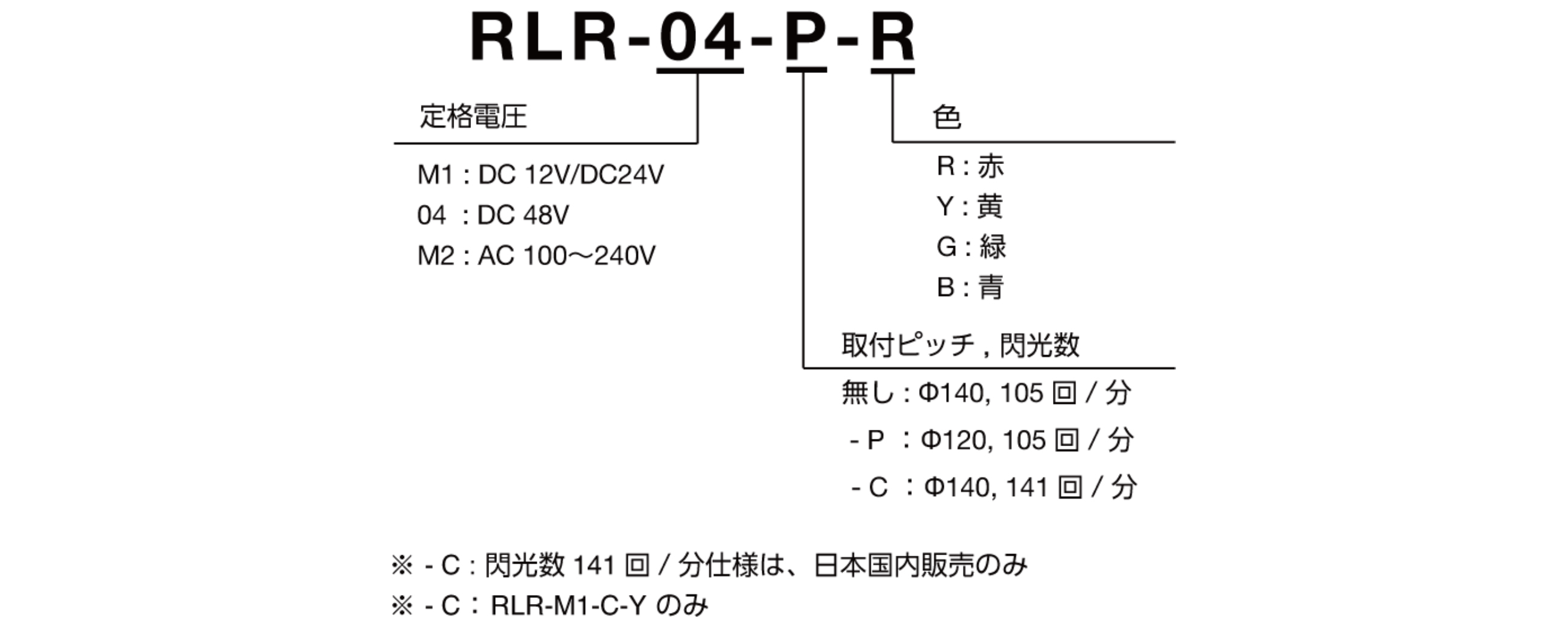

モデルコード

製品リスト

型式 定格電圧 取付ピッチ 閃光数
RLR-M1-R/Y/G/B DC12V/24V Φ140 105回/分 赤/黄/緑/青
RLR-04-R/Y/G/B DC48V Φ140 105回/分 赤/黄/緑/青
RLR-M2-R/Y/G/B AC100-240V Φ140 105回/分 赤/黄/緑/青
RLR-M1-C-Y DC12V/24V Φ140 141回/分
RLR-M1-P-R/Y/G/B DC12V/24V Φ120 105回/分 赤/黄/緑/青
RLR-04-P-R/Y/G/B DC48V Φ120 105回/分 赤/黄/緑/青
RLR-M2-P-R/Y/G/B AC100-240V Φ120 105回/分 赤/黄/緑/青
