壁面取付け 積層信号灯 シグナル・タワー(R)
WEP
新開発のLED照射構造で側面からの視認性を高めました。 装置との一体化を追求した薄型タイプ。
- 接点制御
- W90×D37.5
- 信号灯
- 点灯/点滅
- ブザー
- 90dB(FB仕様)
- 屋内専用
- 壁取付
- IP65
- IP54(FB仕様/正方向取付時)
- 赤
- 黄
- 緑
- 青
- 白
特長
■カラー・・・・・赤 黄 緑 青 白
■グローブ・・・耐衝撃性、耐熱性に優れたポリカーボネートレンズ使用
●LEDの照射方向の設定で、側面の輝度を確保できる照射構造で側面方向からの視認性を高めました。
●薄型化の追求で37.5mmの奥行きに抑え、機器との一体感が抜群に向上しました。
光源にLEDを採用していますので、設置後は電球交換などのメンテナンスも不要でランニングコストも低減できます。
●FB型は騒音の激しい工場などでも聞き取れる90dB(at 1m)の大音量2音ブザーを内蔵。
●防塵・防噴流IP65構造(FB型はIP54)です。(FB型はブザー開口部が下向きになるように設置してください)
●オープンコレクタ対応で、PLC等での直接駆動が可能です。(DC24Vのみ)
●CEマーキング対応品です。(EN/IEC規格適合品)
※クロムメッキ仕様については、クロムメッキ仕様(WE)ページをご覧ください。
→クロムメッキ仕様(WE)へ

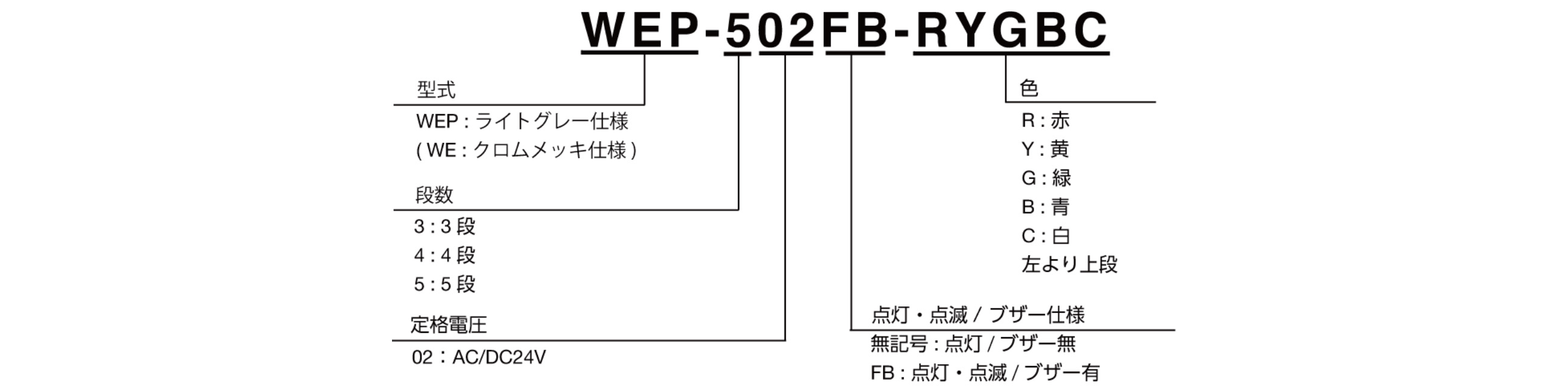

モデルコード
モデルコード
製品リスト
型式 | カバー仕様 | 段数 | 定格電圧 | 動作仕様 | ブザー | LEDユニット色 |
---|---|---|---|---|---|---|
WEP-302-RYG | ライトグレー | 3 | AC/DC24V | 点灯 | なし | 赤・黄・緑 |
WEP-302-RYB | ライトグレー | 3 | AC/DC24V | 点灯 | なし | 赤・黄・青 |
WEP-302-RYC | ライトグレー | 3 | AC/DC24V | 点灯 | なし | 赤・黄・白 |
WEP-302FB-RYG | ライトグレー | 3 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・緑 |
WEP-302FB-RYB | ライトグレー | 3 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・青 |
WEP-302FB-RYC | ライトグレー | 3 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・白 |
WEP-402-RYGB | ライトグレー | 4 | AC/DC24V | 点灯 | なし | 赤・黄・緑・青 |
WEP-402-RYGC | ライトグレー | 4 | AC/DC24V | 点灯 | なし | 赤・黄・緑・白 |
WEP-402FB-RYGB | ライトグレー | 4 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・緑・青 |
WEP-402FB-RYGC | ライトグレー | 4 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・緑・白 |
WEP-502-RYGBC | ライトグレー | 5 | AC/DC24V | 点灯 | なし | 赤・黄・緑・青・白 |
WEP-502FB-RYGBC | ライトグレー | 5 | AC/DC24V | 点灯・点滅 | あり | 赤・黄・緑・青・白 |
WEBカタログ
>>WEBカタログ
取扱説明書/仕様/外観図
こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
カタログ/CAD/ソフト/ファーム/輸出該非・EAR
(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。
取扱説明書
2D CAD / 3D CAD(※)
製品仕様書(※)
補修パーツ
WEP-302(FB)
WEP-302(FB)
「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
|
B32310021-21F1 | 1 | ||||
|
B32310021-21F11 | 1 |
2022年7月以降生産分 |
|||
|
B32310021-21F2 | 1 | ||||
|
B32310021-21F12 | 1 |
2022年7月以降生産分 |
WEP-402(FB)
WEP-402(FB)
「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
|
B32310021-31F2 | 1 | ||||
|
B32310021-31F11 | 1 |
2022年7月以降生産分 |
|||
|
B32310021-31F1 | 1 | ||||
|
B32310021-31F12 | 1 |
2022年7月以降生産分 |
WEP-502(FB)
WEP-502(FB)
「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。
補修パーツ
区分 | 番号 | 品名 | 品番 | 所要数 | 仕様 | 交換時期の目安 |
---|---|---|---|---|---|---|
|
B32310021-11F1 | 1 | ||||
|
B32310021-11F11 | 1 |
2022年7月以降生産分 |
|||
|
B32310021-11F2 | 1 | ||||
|
B32310021-11F12 | 1 |
2022年7月以降生産分 |
