回転灯
SKH-EA

幅広い用途に対応、ベストセラーを誇る小型回転灯です。

  • 電源制御
  • Φ100
  • 回転灯
  • 回転
  • 屋内/屋外(正方向のみ)
  • IP23(正方向のみ)
  • 回転灯 SKH-EA

■カラー・・・・・赤 黄 緑* 青*
■グローブ・・・耐候性、透光性に優れたアクリル樹脂
●幅広い用途に使用されている、ベストセラーの回転灯です。
●電球は入手しやすく、振動に強い自動車用電球を使用しています。
●長寿命、高耐久性、省エネルギーを実現した、小型モータを採用。

*2015年4月以降、ボディカラー、ベージュに変更。

モデルコード

製品リスト

型式 定格電圧 電球
SKH-12EA-R/Y/G/B DC12V 12V 10W 赤/黄/緑/青
SKH-24EA-R/Y/G/B DC24V 24V 10W 赤/黄/緑/青
SKH-100EA-R/Y/G/B AC100V 12V 5W 赤/黄/緑/青
SKH-200EA-R/Y/G/B AC200V 12V 5W 赤/黄/緑/青

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

SKH-12EA  

SKH-12EA  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 12V10W 1箱 10個入
D01201003A-F1 1

電球形状:G18/BA15S

グローブ 赤
A31110001-1F1 1
グローブ 黄
A31110001-2F1 1
グローブ 緑
A31110001-3F1 1

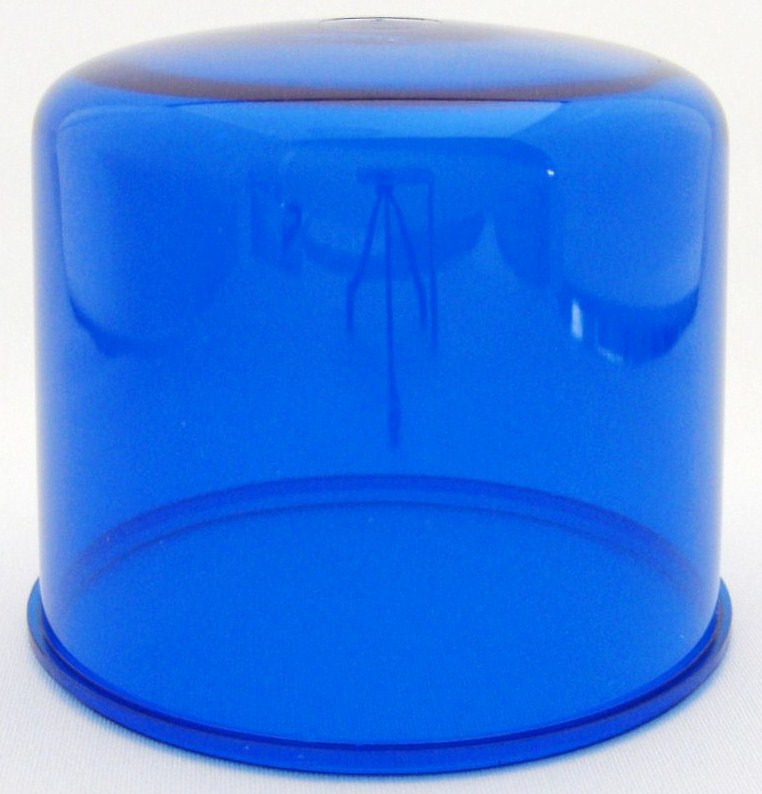

グローブ 青
A31110001-4F1 1
グローブパッキン
A33410012-F1 1

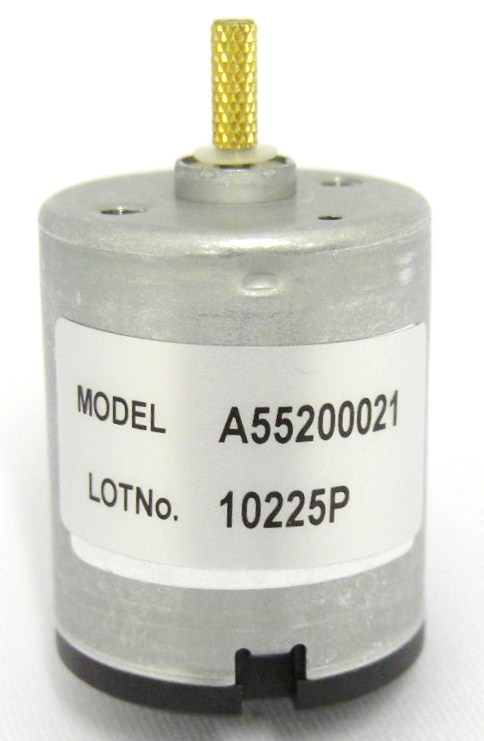

モータ組立 A55200021プーリ
A55200021-F2 1

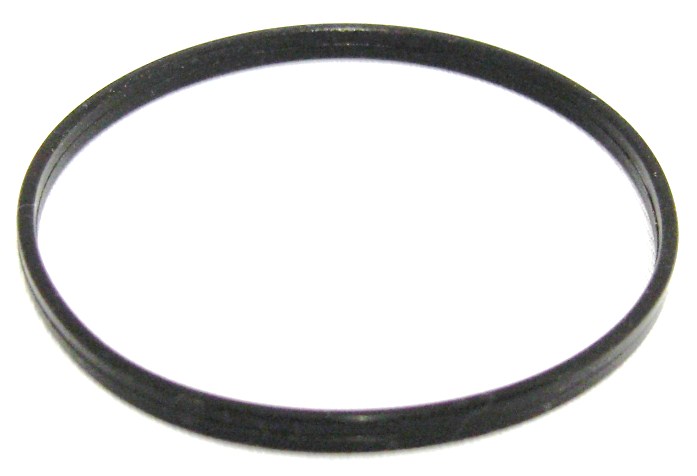

ロータゴム
A51120010-F1 1
反射鏡
A41110004-F1 1

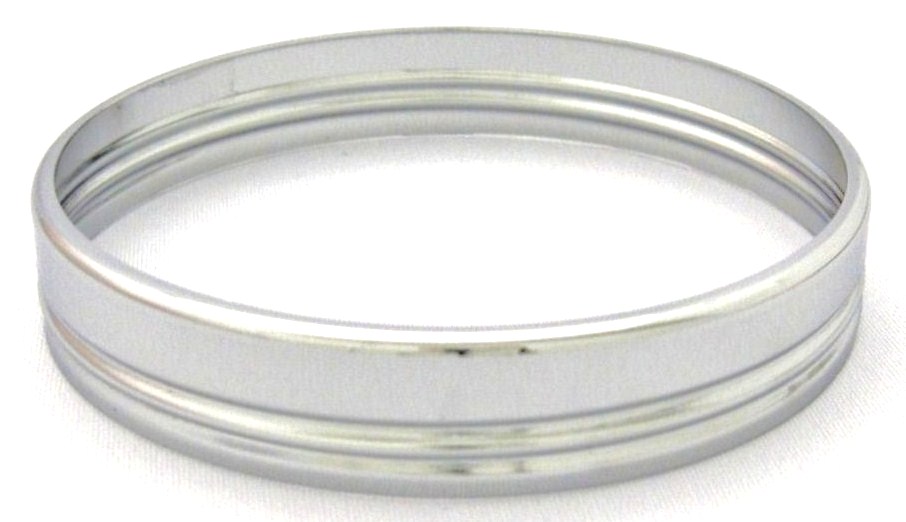

フランジ
A21410005-F1 1
SKH-24EA  

SKH-24EA  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 24V10W 1箱 10個入
D02401003A-F1 1

電球形状:G18/BA15S

グローブ 赤
A31110001-1F1 1
グローブ 黄
A31110001-2F1 1
グローブ 緑
A31110001-3F1 1
グローブ 青
A31110001-4F1 1
グローブパッキン
A33410012-F1 1
モータ組立 A55200021プーリ
A55200021-F2 1
ロータゴム
A51120010-F1 1
反射鏡
A41110004-F1 1
フランジ
A21410005-F1 1
SKH-100EA   SKH-200EA  

SKH-100EA  

SKH-200EA  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。



補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 12V5W 1箱 10個入
D01200503A-F1 1

電球形状:G18/BA15S

グローブ 赤
A31110001-1F1 1
グローブ 黄
A31110001-2F1 1
グローブ 緑
A31110001-3F1 1
グローブ 青
A31110001-4F1 1
グローブパッキン
A33410012-F1 1
モータ組立 A55200021プーリ
A55200021-F2 1
ロータゴム
A51120010-F1 1
反射鏡
A41110004-F1 1
フランジ
A21410005-F1 1

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 回転灯全般
    モータの寿命はどれくらいですか?(車両用製品を除く)
    参考値は以下の通りです。 (※保証値ではございません。)

    電圧の変動、振動、ご使用方法、設置環境などにより変動いたしますのであくまで目安と
    お考えください。

    <モータ寿命の参考値>
    【ブラシレスモータ使用機種】
      RLR型、SKH-M1、M2型

      →約20,000時間

      KES(B)型

      →約5,000時間

    【ブラシ付きモータ使用機種】
      KG型、KJ(B)型、KJS(B)型、RH(B)型、RHE(B)型、RLE型、RS型、RU型、RUP型、RV型、RWM型、
      SKC型、SKH-A型、 SKHB-A型、SKH-EA型、SKHE型、SKL-A型、SKLB-A型、SKLS-A型、SKP-A型、
      SKR-A型、SKV-A型、WH(B)-A型

      →約4,000時間 > 詳しくみる
  • 積層灯全般
    積層タイプの信号灯や回転灯は、色の並びや組み合わせを変更したり、
    増段や減段ができますか?

    機種により異なります。詳しくは添付のリストをご参照ください。
    下のリストはpdfでもご覧になれます。
    下記をクリックお願いいたします。
    pdfでご覧になりたい方はこちら

    > 詳しくみる
  • 回転灯・表示灯・信号灯・照明全般(白熱電球・ハロゲン電球仕様)
    電球がよく切れるのですが?

    セットアップが正しく行われていない、もしくはプログラムが壊れていることが考えられる。
    →処置として再度セットアップをやり直してください。 > 詳しくみる
