積層回転灯 パトライト(R) キュービックタワー(R)
KJ/KJB

様々な機器にマッチする、ベストセラーの積層回転灯です。
【2023年8月 生産終了】

  • 電源制御(KJ-110/120のみ)
  • 接点制御
  • □116
  • 回転灯
  • 回転
  • ブザー(KJB)
  • 85dB
  • 屋内/屋外(屋内外ともに正方向のみ)
  • IP23(正方向取付時)
  • 積層回転灯 パトライト(R) キュービックタワー(R)  KJ/KJB
※代替推奨品:LR10型
LR10型はこちら
 KJ/KJB型 代替推奨品リストはこちら
 ※詳細は必ず製品仕様書等でご確認ください。
■カラー・・・・・赤 黄 緑 青(写真の組合せが標準品ですが、その他の配列はご相談ください。)
■グローブ・・・耐候性、透光性に優れたアクリル樹脂
■音 量・・・・・最大85dB (at 1m)(音調調整範囲 70~85dB(at 1m))
●カラーグローブの組替えは、容易におこなえます。
●複数(1~4)の外部信号により、各種の情報を色別に表示できます。
●当社独自の長寿命耐振型電球を使用しています。
●回転閃光と同時に電子ブザーの断続音を発信、ブザーは1段~全段に連動できます。(KJB型)
●ブザー音・・・ピィーピィー断続音(KJB型)

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

取扱説明書

KJ(B)-□02  

KJ(B)-□02  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。備考項目をご覧ください。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 24V10W 1箱 10個入
D02401003A-F1 2~5  段数により異なります。

電球形状:G18/BA15S

ヘッドカバー組立
A31300001-F1 1

取付用小ねじ付き。

グローブ 赤
A31120001-1F1 1~4  段数により異なります。
グローブ 黄
A31120001-2F1 1~4  段数により異なります。

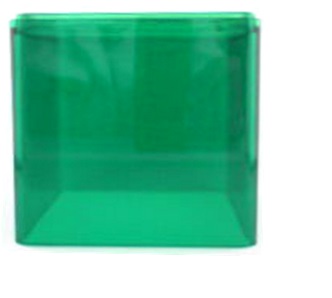

グローブ 緑
A31120001-3F1 1~4  段数により異なります。

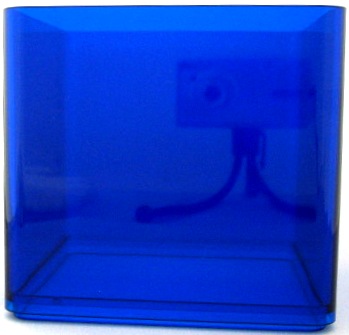

グローブ 青
A31120001-4F1 1~4  段数により異なります。
グローブパッキン
A33410003-F1 2~5  段数により異なります。
モータ組立 10AB2Kプーリ
M02201022-112F1 1~4  段数により異なります。
ロータゴム
A51120008-F1 1~4  段数により異なります。

外径Ф70mm 高さ3mm

KJ(B)-□10   KJ(B)-□20  

KJ(B)-□10  

KJ(B)-□20  

※ 「所要数」は、1台あたりに必要な数量を表します。
※ 各種補修パーツは“1”単位からご購入いただけます。(一部を除く)
※ 各「白熱電球」は発注単位が“10”となります。備考項目をご覧ください。
※ 写真と実物は、見た目の色に多少違いがありますので、ご了承ください。

補修パーツ

区分 番号 品名 品番 所要数 仕様 交換時期の目安
白熱電球 12V5W 1箱 10個入
D01200503A-F1 2~5  段数により異なります。

電球形状:G18/BA15S

ヘッドカバー組立
A31300001-F1 1

取付用小ねじ付き。

グローブ 赤
A31120001-1F1 1~4  段数により異なります。
グローブ 黄
A31120001-2F1 1~4  段数により異なります。
グローブ 緑
A31120001-3F1 1~4  段数により異なります。
グローブ 青
A31120001-4F1 1~4  段数により異なります。
グローブパッキン
A33410003-F1 2~5  段数により異なります。
モータ組立 10AB2Kプーリ
M02201022-112F1 1~4  段数により異なります。
ロータゴム
A51120008-F1 1~4  段数により異なります。

外径Ф70mm 高さ3mm
