LED照射ライト(広角タイプ / 狭角タイプ)
CLE

設備周辺や作業エリアの照明に適したDC24V対応のLED照射ライト。
広角タイプと狭角タイプを用意し、1.3Wの省エネ設計、IP65f準拠、強化ガラスレンズで屋内外の過酷な環境でも安定使用が可能です。

  • 電源制御
  • Φ82
  • 点灯
  • LED照明
  • 屋内/屋外
  • IP65
  • LED照射ライト(広角タイプ / 狭角タイプ) CLE

主な特長

用途に合わせて選べる2タイプ展開

遠距離・スポット照射に適した狭角タイプ(CLE-24N)と、広範囲を均一に照らす広角タイプ(CLE-24)の2タイプをラインアップ。CLE-24Nは光軸光度160cd以上(クリアガラス)、CLE-24は25cd以上(スモークガラス)で、0.5m離れた地点で直径約300mmの照射エリアをカバーします。

消費電力1.3Wの省エネ設計・メンテナンスフリー

高輝度LED(白色)24個を搭載しながら消費電力はわずか1.3Wの省エネ設計。LED光源のため電球交換が不要でランニングコストを低減できます。

強化ガラスレンズで衝撃に強く経年劣化を抑制

表面レンズ部に強化ガラスを採用することで、衝撃に対して高い耐久性を発揮します。樹脂レンズと比較して透明度の経年劣化が抑えられ、長期にわたり安定した照射性能を維持します。

熱・ノイズを発生しにくいLED光源

LED光源のため、白熱電球に比べて発熱が少なく、電磁ノイズも発生しにくい設計です。精密機器の周辺や温度管理が必要な環境にも適しています。

IP65f準拠・過酷な環境でも安定動作

保護等級IP65f準拠により、水・油・ほこりの多い環境でも安定して使用できます。使用周囲温度−25℃〜+60℃に対応し、屋内・屋外を問わず設置が可能です。

4方向取付対応・ステンレスネジ採用で耐食性に優れる

正・横・逆・縦方向への取付が可能で、設置場所の自由度が高くなっています。ネジ類にはステンレスを採用しており、さびにくく長期にわたり安定した固定が維持できます。ボディはアルマイト処理アルミニウム製です。

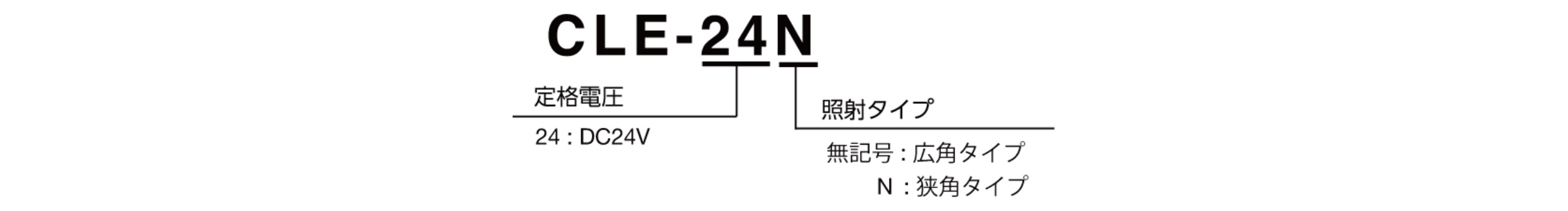

モデルコード

モデルコード

製品リスト

型式 定格電圧 照射タイプ 表面ガラス
CLE-24 DC24V 広角タイプ スモーク
CLE-24N DC24V 狭角タイプ クリア

こちらのページでは閲覧のみです。ダウンロードご希望の方は右のダウンロードサービスのタブからお願い致します。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

(※)マイページ新規登録が必要です。 本サイトによるデータのダウンロードサービスは、以下の『』にご同意頂いたものとみなします。

ダウンロードサービスについて

ご利用の前に必ずお読み下さい。
本サイトによるデータのダウンロードサービスは、以下の『ご利用の条件』にご同意頂いた上でご利用ください。

1.権利の帰属

本サイト内からダウンロード可能なデータの著作権その他の知的財産権は、株式会社パトライト(以下、「当社」といいます。)および/または当社が利用に必要な権利の許諾を受けている権利者に帰属します。

2.データの利用

パトライトwebメンバーの登録者である本サイトの利用者(以下、「利用者」という。)は、本サイトからダウンロードしたデータ(以下、「ダウンロードデータ」という。)を、『データのダウンロードご利用の条件』(以下、「本規約」といいます。)に従ってのみ、非独占的に、無料で利用できます。

3.目的

本サイトに公開されておりますデータ(以下、「公開データ」という。)および「ダウンロードデータ」は、以下の利用目的のみに限り使用することができます。

  1. メッセージ・メロディ・アラーム等の音声データ(以下、「音声データ」といいます。)またはソフトウェアのデータ(以下、「ソフトウェアデータ」といいます。) は、当社製品の使用者である利用者が、当社製品へデータ転送し、および/または当社製品上でのみ「音声データ」および/または「ソフトウェアデータ」を使用すること。
  2. 当社のCADのデータ(以下、「CADデータ」といいます。)または当社の製品仕様書のデータ(以下、「製品仕様書データ」)といいます。)、当社製品のCEやULなどの規格宣言書/証明書データ(以下、「宣言書/証明書データ」といいます。)は、 当社製品の使用者である利用者が、当社製品の修理・改修時の参考にすること、および/または当社製品の購入を希望する利用者が、購入検討のために使用すること。

4.禁止行為

  1. 「ダウンロードデータ」の内容の一部、または全部を複製、改変、改ざん、解析、公開、転載、譲渡、貸与等することはできません。
  2. ダウンロードした「音声データ」は、上記「3.目的」に従う場合を除き、他社製品上で利用することはできません。
  3. ダウンロードした「ソフトウェアデータ」は、上記「3.目的」に従う場合を除き、他社製品上で使用および/または他社製品を使用するために利用することはできません。

5. 「公開データ」および「ダウンロードデータ」に関しての注意事項

「公開データ」および「ダウンロードデータ」の利用にあたっては、下記事項の内容につき、予めご了承ください。

  1. 「公開データ」に、当社が発売したすべての機種を含めていないこと。
  2. 「公開データ」に関連した製品が生産終了、その他理由でご購入できない場合があること。
  3. 「公開データ」は、原則として当初の製品発売時点のものを掲載していること。
  4. 「公開データ」の種類、内容、公開期間等は、当社が決定すること。
  5. 「ソフトウェアデータ」は、当社製品の使用者である利用者の端末の環境によっては読み込みが不完全、もしくは読み込めないことがあること。
  6. 「CADデータ」は、当社製品の仕様および/または性能を保証しないこと。
  7. 「CADデータ」の図面要素から抽出される値について、実際の製品と一致することを保証しないこと。
  8. 「CADデータ」は、CADデータ交換用中間ファイルで提供され、データ形式上、データ互換が完全でなく、当社製品の使用者である利用者のCADソフトによっては読み込みが不完全、もしくは読み込めないことがあること。
  9. 「ダウンロードデータ」を直接または間接的に輸出、日本国外への持ち出し、日本非居住者への提供に該当する取扱いをする場合には、利用者は日本国の外国為替および外国貿易法、米国輸出管理法およびその他「ダウンロードデータ」を使用する国の輸出入関連法規を遵守し、必要な一切の手続きを取るものとすること。

6.「CADデータ」について

  1. 「CADデータ」の図面要素から抽出される値については、実際の製品と一致することを保証するものではありません。製品の仕様、寸法等につきましては、「製品仕様書データ」をご確認ください。
  2. 「CADデータ」のうち、二次元データは、DXF形式(Ver.R12/LT2)でご提供いたします。
  3. 「CADデータ」のうち、三次元データは、以下の3種類のデータ形式でご提供いたします。
    A.IGES形式データ
    B.STEP形式データ
    C.PARASOLID形式データ

7.「製品仕様書データ」について

製品ご使用時の『安全上のご注意』については、「製品仕様書データ」に記載または製品に同梱の別紙にてご提供しております。本サイトでは「製品仕様書データ」のみを公開しており、製品に同梱の別紙にて提供している情報は公開しておりません。「製品仕様書データ」に記載されている『安全上のご注意』は、当初の製品発売時点での法的基準に応じた内容になっております。法的基準の変化およびその他理由による変更されることがあり、最新の内容ではない場合があります。「製品仕様書データ」に記載の『安全上のご注意』についてのご質問は、当社お問合せ窓口へお問合せください。

8.「宣言書/証明書データ」について

「宣言書/証明書データ」の最新版は、ダウンロードした日といたします。 ダウンロードした「宣言書/証明書データ」を再利用しないで、必要な都度ダウンロードすること。

9.ダウンロードサービスの中止・変更

本サイトのサービスは予告なく中止、または内容や条件の変更をする場合があります。あらかじめご了承ください。また、本規約は予告なく変更をする場合があります。当社が本規約を変更した場合、本サイトのサービスの利用のすべてについて、変更後の規約を当社が本サイトに公開した時点から変更後の規約が適用されるものとします。

10.利用契約の解約

利用者が、本サイトのサービスの利用に際して本規約の定めに違反した場合、または本サイトのサービスの利用に関連して公序良俗違反、法令違反等となる行為、当社の名誉、信用等を毀損する行為、もしくはその他当社に損害を与える行為を行った/行うおそれがあると当社が認めた場合、当社は利用者の本規約に基づく利用契約を解約することがあります。その場合、利用者は、すべての「ダウンロードデータ」の使用を直ちに中止し、削除するものとします。また、利用者が、「パトライトWebメンバー」の資格を失った場合も同様とします。

11.免責

本サイトのサービスの利用、または利用できなかったことにより利用者に損害(データの破損・業務の中断・営業情報の損失などによる直接及び間接の損害を含む)が生じた場合は、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、当社は一切責任を負いません。


よくあるご質問

  • 全製品共通
    製品に使用しているLEDの寿命時間を教えてください。

    LEDには、電球のようなフィラメントが無いので、突然切れて光らなくなることはありませんが、
    明るさが徐々に落ちて暗くなっていきます。

    明るさは、約30,000時間から約50,000時間で初期の半分程度になるといわれており、
    この「明るさが初期の半分程度」の状態をもって寿命の目安としています。
    この時間は製品機種によって異なり、また、使用電圧や周囲温度など、ご使用の環境や
    条件によって影響を受けるため、「目安」であり、寿命として保証するものではありません。 > 詳しくみる
  • CLEシリーズ
    各部品の寿命はどのくらいですか。

    LED:約3万~5万時間です。
    この値は、保証値ではなく、使用環境やLEDによって寿命が異なります。 > 詳しくみる
  • LED照明シリーズ
    LED照明シリーズ CLA・CLN・CLK型の後継機種「-A」型について、従来品
    からの変更点を教えてください。

    LED照明シリーズ CLA・CLN・CLK型の後継機種「-A」型の従来品からの変更点は下表を
    参照ください。

    1、CLA型からCLA-A型への変更点



    2、CLN型からCLN-A型への変更点



    このページのトップに戻る

    3、CLK□S-24型からCLK□S-24A型の変更点



    このページのトップに戻る

    > 詳しくみる
  • CLEシリーズ
    突入電流はどれくらいですか。

    発生しません。 > 詳しくみる
